Présentation de la façade avant
Composants de la façade avant

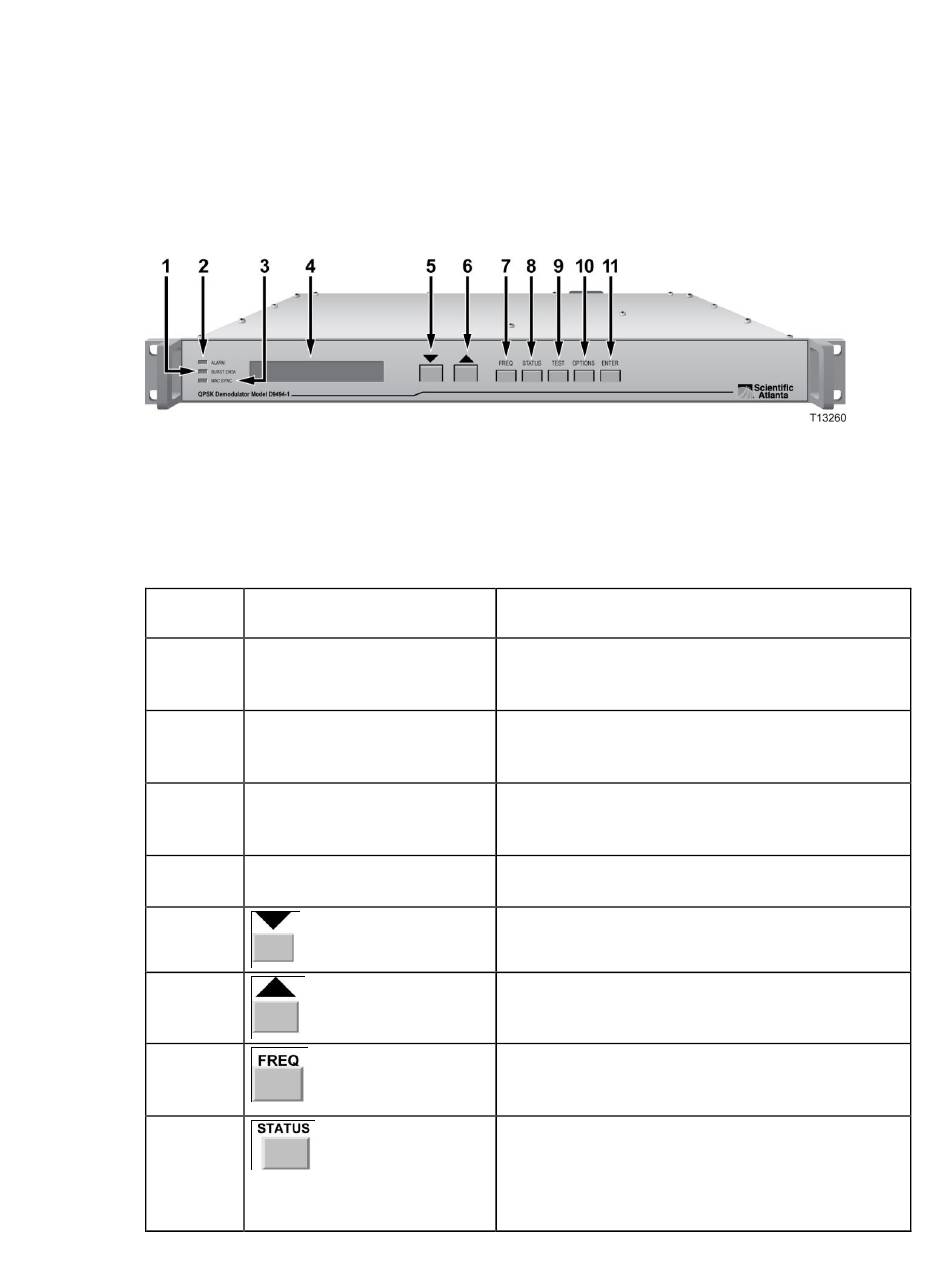

L'illustration suivante présente les composants de la façade avant du démodulateur
QPSK. Le tableau suivant décrit les zones indiquées.
Description des composants
Le tableau suivant contient des descriptions des alarmes et des composants
de la façade avant dont le numéro figure sur le schéma de la façade avant du
démodulateur QPSK.
Élément
1
2
3
4
5
6
7
8
4040715 Rév. A
Composant
Indicateur BURST DATA
(jaune)
Indicateur ALARM (rouge)
Indicateur MAC SYNC
(vert)
Écran LCD alphanumérique
Présentation de la façade avant
Description
S'allume lors des transferts de données entre la
carte IF, l'interface numérique et le panneau de
commande
s'allume en cas d'alarme. Reportez-vous à la
section Résolution des alarmes (page 45) pour
obtenir des informations supplémentaires.
S'allume durant la réception de la
synchronisation des trames et de l'horloge de
référence à partir du modulateur QPSK
Affiche des informations et les menus
correspondant aux touches de la façade avant.
Permet de faire défiler les différents menus vers
le bas.
Permet de faire défiler les différents menus vers
le haut.
Permet de régler la fréquence d'entrée du
récepteur. La plage est comprise entre 5
et 42 MHz par incréments de 0,250 MHz.
Permet d'obtenir l'état de fonctionnement de
l'unité. Notamment, les niveaux de révision de
logiciel et de microprogramme, la fréquence
d'entrée RF, le taux d'erreur binaire des
messages, l'utilisation du CPU et l'état de RSSI.
7
