Chapitre 1 Présentation du démodulateur DAVIC QPSK
Le démodulateur QPSK et le modulateur QPSK
Introduction
Cette section décrit comment le démodulateur QPSK et le modulateur QPSK
reçoivent et transfèrent des données. Le tableau et l'illustration suivantes décrivent
ce processus.
Chemin d'accès des communications
Le démodulateur QPSK et le modulateur QPSK s'associent pour créer un
concentrateur de signalisation QPSK de tête de réseau conforme au DAVIC.
Le tableau suivant illustre ce processus.
De
Démodulateur QPSK
Modulateur QPSK
Schéma de communication

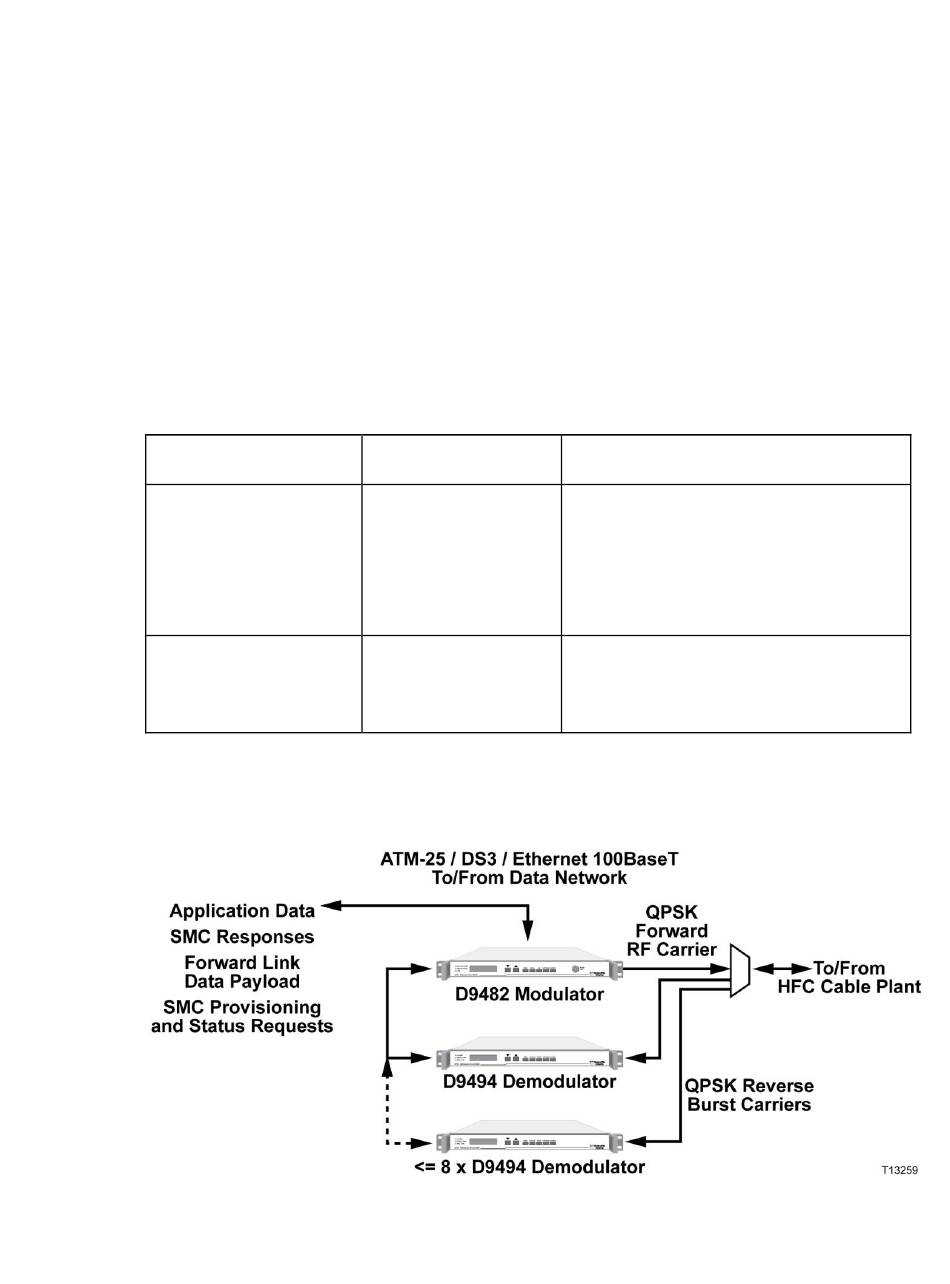

Le schéma suivant illustre le chemin d'accès des communications QPSK.
6
Vers
Modulateur QPSK
Démodulateur QPSK
Données

Réponses SMC (Status Monitoring
and Control)

Données d'application

Données d'état MAC

Requêtes d'étalonnage MAC

Référence intégrée de 3 ms

Données de mise en service SMC

Demandes d'état SMC
4040715 Rév. A
