Option contrôleur cascade étendu

3. Configuration prise en charge

3.1.1. Introduction

Le contrôleur de cascade étendu prend en charge différentes pompes et configurations de varia-
teurs. Toutes ces configurations doivent comporter au moins une pompe à vitesse variable
commandée par un variateur VLT AQUA, avec la carte d'option de contrôleur de cascade étendu
installée. Elles doivent également comporter entre une et cinq pompes supplémentaires raccor-
dées à un variateur VLT Danfoss ou au secteur via un contacteur ou un démarreur progressif.
3.1.2. Configuration de pompes à vitesse fixe
Dans cette configuration, un variateur unique commande une pompe à vitesse variable et jusqu'à
cinq pompes à vitesse fixe. Les pompes à vitesse fixe sont démarrées et arrêtées si nécessaire via
des contacteurs directement en ligne. La pompe unique raccordée au variateur offre le niveau de
contrôle le plus précis nécessaire entre les étapes.

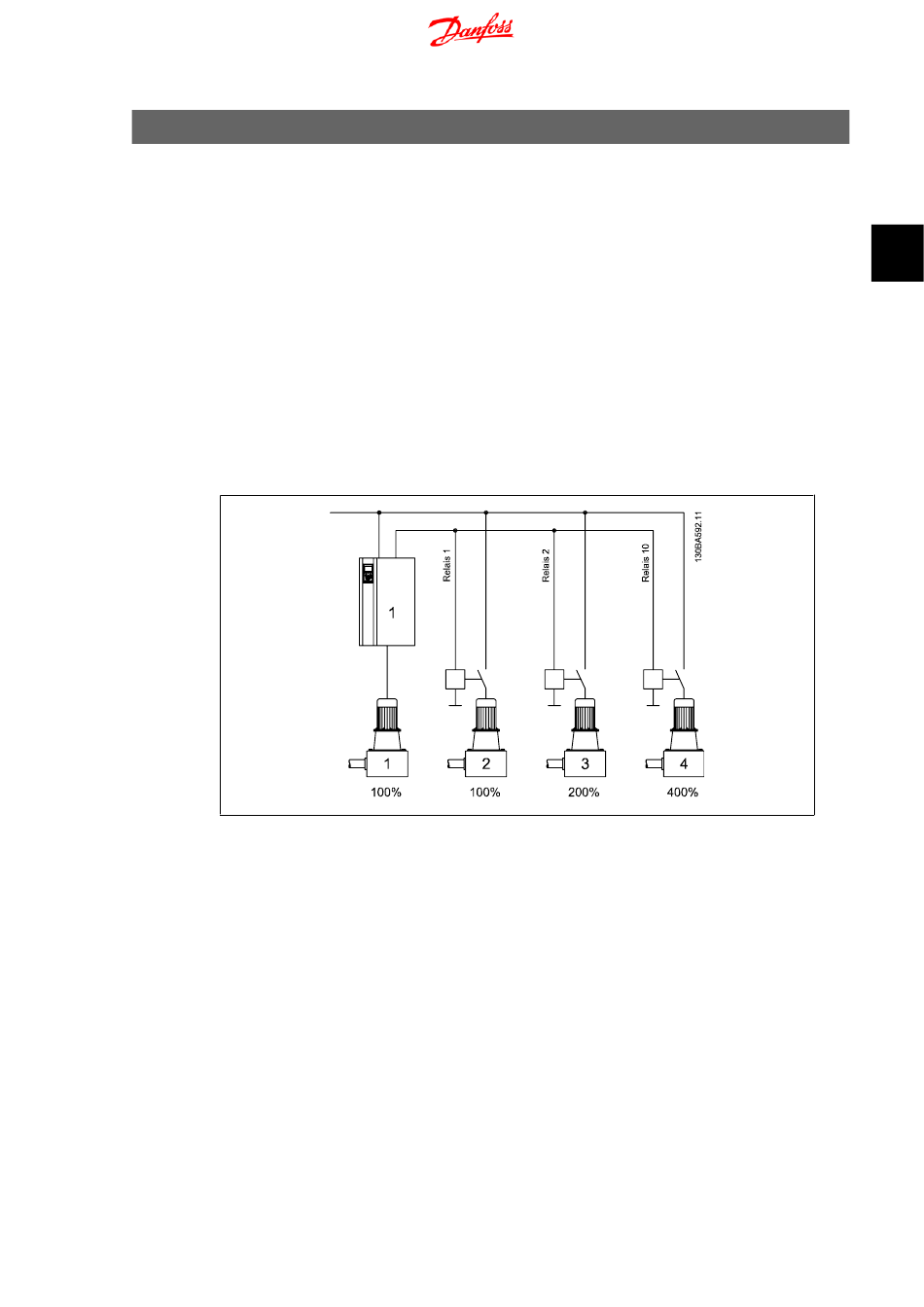

Illustration 3.1: Exemple
Pour cette configuration, le choix des relais dans le groupe 27-7* Connexions est le
suivant :
La configuration de pompes à vitesse fixe offre une méthode rentable pour commander jusqu'à 6
pompes. Elle permet de contrôler le débit du système en définissant le nombre de pompes en
fonctionnement ainsi que la vitesse de la pompe unique à vitesse variable. Elle entraîne toutefois
des fluctuations de pression plus importantes pendant les transitions démarrage/arrêt et peut
s'avérer moins économique que les configurations maître/suiveur d'un point de vue énergétique.
27-70 RELAIS 1 → [73] Pompe 2 sur secteur
27-71 RELAIS 2 → [74] Pompe 3 sur secteur
27-72 RELAIS 10 → [75] Pompe 4 sur secteur
27-73 RELAIS 11→ [0] Relais standard
27-74 RELAIS 12→ [0] Relais standard
®
