TurbiMax W CUS 31
Montage sur une conduite
Montage dans une
chambre de passage
Endress+Hauser

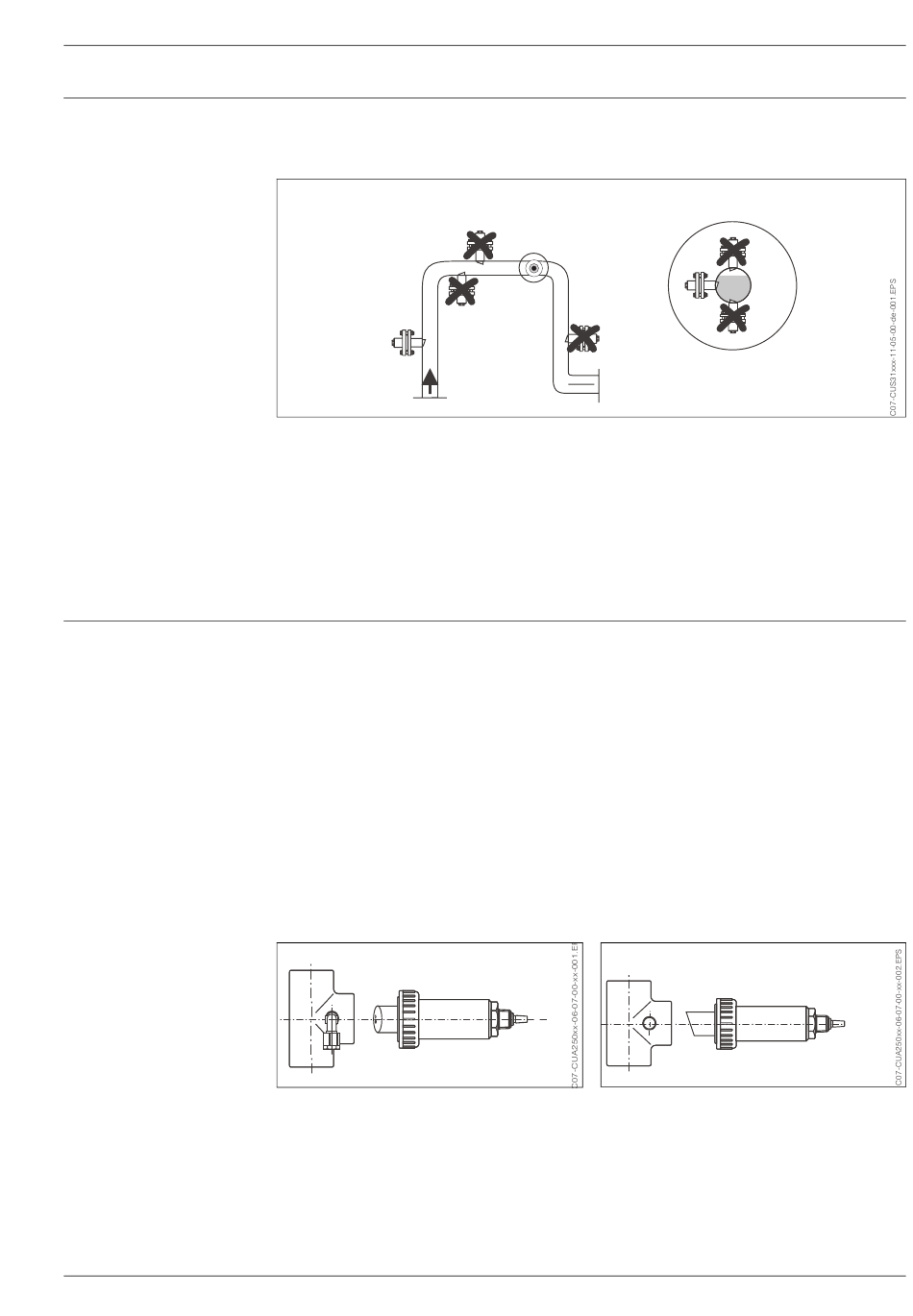

Le schéma suivant montre différentes positions de montage sur une conduite et indique si elles
sont autorisées ou pas.
5
Positions de montage du CUS 31 avec adaptateur CUA 120-A/B ou avec sonde rétractable CUA 461
•
La conduite doit avoir un diamètre minimal de DN 100 dans le cas de matériaux réfléchissants
(par ex. inox).
•
Installez le capteur à un endroit où l'écoulement est régulier, pas à un endroit où des bulles d'air
ou de la mousse (1) peuvent s'accumuler, ni là où des particules solides peuvent décanter (2).
•
L'emplacement idéal est sur une conduite montante (3). Il est également possible de monter le
capteur sur une conduite horizontale (4), mais il faut éviter la conduite descendante (5).
•
Tournez la face biseauté face à l'écoulement du produit ("effet d'autonettoyage").
Montez le capteur selon les instructions contenues dans l'Information technique de la chambre
de passage FlowFit W CUA 250 (TI 096C).
•
Si possible, montez la chambre de passage verticalement fluide montant. Elle peut également
être installée horizontalement.
•
Deux orientations sont possibles en cas de montage horizontal (figure) :
– parallèle à l'écoulement du produit
– face à l'écoulement du produit
•
L'orientation parallèle à l'écoulement du produit est nécessaire si la tête d'injection CUR 3 est
utilisée.
•
L'orientation face à l'écoulement du produit est utilisée pour augmenter l'effet d'autonettoyage
lorsque le milieu est fortement chargé (> 15 FNU). La réflexion de la paroi est ici négligeable
en raison d'un phénomène d'absorption important.
Pour des turbidités < 5 FNU, il est recommandé d'utiliser la version CUS 31-xxE ou CUS 31-xxS.
Orientation parallèle du capteur
↑
Sens d'écoulement du produit
1
Détail A,
(vue du dessus)
3
2
4
Orientation face à l'écoulement du produit
Detail A, 90° tourné de 90°
(vue de côté)
1
3
2
5
