- Page 1 HMA120 AMPLIFICATEUR Mélangeur Amplifié MODE D’EMPLOI 50-0262-0104 HMA120 FR...
-
Page 2: Table Des Matières
SOMMARIE REMARQUE IMPORTANTE ....................3 CONSIGNES DE SÉCURITÉ IMPORTANTES ..............4 NOTE IMPORTANTE ........................ 5 INTRODUCTION ........................5 4.1. Caractéristiques principales ..................... 6 INSTALLATION.......................... 7 ENTRÉES AUDIO ........................8 6.1. Entrées MIC1, MIC2/LINE ......................8 6.2. Entrées LINE1, LINE2, LINE3 ....................9 6.3. -
Page 3: Remarque Importante
REMARQUE IMPORTANTE Le symbole d'éclair avec une flèche, à l'intérieur d'un triangle équilatéral, avertit l'utilisateur de la présence d’une « tension dangereuse », non isolée, à l'intérieur de l'enceinte du produit, assez importante pour constituer un risque d'électrocution des personnes. Le point d'exclamation dans un triangle équilatéral avertit l'utilisateur de l'existence d'importantes instructions d'opération et de maintenance (entretien courant) dans les documents qui accompagnent l'appareil. -
Page 4: Consignes De Sécurité Importantes
CONSIGNES DE SÉCURITÉ IMPORTANTES Lisez ces instructions. Conservez ces instructions. Prenez en compte tous les avertissements. 4. Suivez toutes les instructions. 5. N'utilisez pas cet appareil près de l'eau. 6. Nettoyez-le uniquement à l'aide d'un chiffon sec. 7. Ne bloquez pas les ouvertures d'aération. Installez-le en respectant les instructions du fabricant. -
Page 5: Note Importante
L’Ecler HMA120 bénéficie d'une garantie de 3 ans. INTRODUCTION Le HMA120 est un mélangeur amplifié professionnel de deux unités rack en hauteur, d'une demi-unité de rack en largeur, avec lecteur audio intégré + 5 canaux audio d'entrée et des fonctions supplémentaires pour la sélection des sources sonores et le réglage de volume depuis des panneaux de télécommande muraux externes. -
Page 6: Caractéristiques Principales
4.1. Caractéristiques principales • 1 entrée microphone symétrique et mixable avec le programme musical sélectionné (MIC1) • 1 entrée microphone/ligne symétrique et mixable avec le programme musical sélectionné (MIC2/LINE) • 3 entrées ligne pour des sources de programme musical • Lecteur audio intégré (acceptant le format mp3) avec des ports pour support de stockage USB et carte SD •... -
Page 7: Installation
(micro, line…). Cela risque de faire osciller le système et d’endommager l'amplificateur et les enceintes. Le HMA120 peut être posé ou installé dans un rack de largeur standard (19") ou de demi- largeur standard (9,5"). Ces deux options d'installation en rack sont possibles en employant les accessoires de montage en rack disponibles (kit de 2 supports 2UHRMKIT, non fourni). -
Page 8: Entrées Audio
ENTRÉES AUDIO Le HMA120 accepte deux types de signaux audio dans ses canaux d'entrée : • Microphones (MIC1, MIC2) : disposent d'une connexion symétrique de type Euroblock, prévue pour accepter un niveau entre -20 dBV et -50 dBV, avec sensibilité réglable par sa commande ADJ en face arrière •... -
Page 9: Entrées Line1, Line2, Line3
6.2. Entrées LINE1, LINE2, LINE3 Ces 3 entrées pour sources de programme musical ne peuvent pas être employées simultanément, il est toujours nécessaire d'en sélectionner une (ou bien le lecteur audio intégré, considéré comme la quatrième option de programme musical) au moyen des touches de sélection de la face avant. -
Page 10: Fonction Autoplay: Quand La Fonction Est Activé, Le Hma120 Démarrera
Fonction AUTOPLAY: quand la fonction est activé, le HMA120 démarrera automatiquement en mode PLAY aussitôt qu'une unité de stockage est insérée dans le slot USB ou SD en façade, ceci avant ou après la séquence d'allumage. Cette fonction AUTOPLAY est activé/désactivé... -
Page 11: Sorties
équipées de transformateurs adaptateurs pour ligne 70 V ou 100 V, et dont la puissance totale requise ne dépasse pas la puissance nominale fournie par le HMA120. Employez dans ce cas les borniers 0V et 70V ou 0V et 100V de la section OUTPUT de la face arrière La sortie auxiliaire AUX OUT (38) fournit un signal de niveau -6 dBV, qui est une copie sans amplification du signal fourni aux borniers OUTPUT. -
Page 12: Mise En Marche Et Fonctionnement
MISE EN MARCHE ET FONCTIONNEMENT 9.1. Mise sous tension Elle se fait directement par l'interrupteur ON/OFF (26) de la face arrière, qui allume le voyant ON (1) en face avant. Dans une installation audio, il est important de mettre sous tension les appareils dans le sens suivant: Sources, table de mixage, effets, filtres actifs et amplificateurs de puissance. -
Page 13: Fonction Auto Stand-By (Mise En Veille Automatique)
Vous pouvez activer la fonction de commutation automatique en mode faible consommation avec le commutateur prévu à cet effet du côté gauche de l'appareil. Lorsqu'elle est activée, le HMA120 passe en mode basse consommation après avoir détecté l'absence de signaux audio aux entrées pendant au moins 2 minutes, retrouvant un mode de fonctionnement normal quand un signal d'entrée valable est détecté. -
Page 14: Schémas Et Liste Des Fonctions

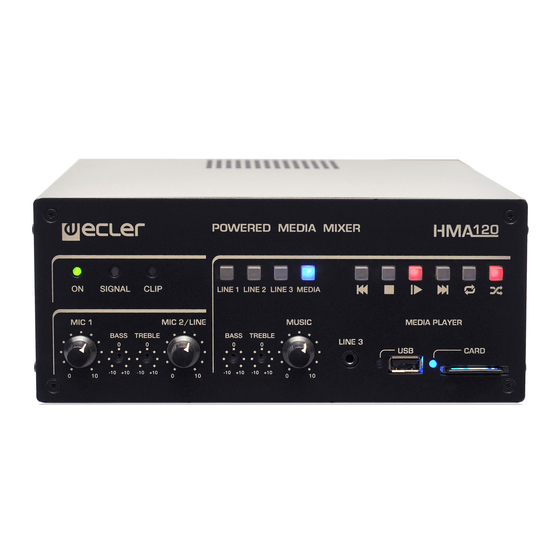

SCHÉMAS et LISTE DES FONCTIONS 10.1. Panneau avant de l'appareil Voyant lumineux Touche de lecture en ordre fonctionnement, ON aléatoire, RANDOM Voyant de présence de signal Connecteur pour les cartes en entrée, SP mémoire de type SD/SDHC Voyant lumineux de saturation Voyant lumineux de la carte de signal, CLIP mémoire de type SD/SDHC... -
Page 15: Panneau Arrière De L'appareil
10.2. Panneau arrière de l'appareil Interrupteur d'alimentation, Entrée micro, MIC1 ON/OFF Réglage de la sensibilité en Prise d'alimentation secteur entrée, ADJ Porte-fusible Entrée micro/ligne, MIC2 / (LINE) Sortie amplifiée haute impédance 70 V/100 V Sortie auxiliaire, AUX Sortie amplifiée basse Connecteur RJ-45, REMOTE impédance 4... -
Page 16: Schéma De Configuration
SCHÉMA DE CONFIGURATION JUMPERS FACTORY ADJUST Phantom: Mic/Line Selector Autoplay Phantom Mic/Line Phantom Mic/Line MIC2 MIC1 off on line Autoplay Auto play... -
Page 17: Schema De Blocs
SCHEMA DE BLOCS... -
Page 18: Caractéristiques Techniques
CARACTÉRISTIQUES TECHNIQUES HMA120 Power output (4Ω, 8Ω, 70V & 100V steps) @ 1% THD 110 WRMS @ 4Ω 84 WRMS @ 8Ω 110 WRMS @ 70V @ 41Ω 110 WRMS @ 100V @ 85Ω PEAK 140 WRMS @ 4Ω 105 WRMS @ 8Ω... - Page 19 Mute Configuration Normally open Indicators Signal Present (Trigger level) -35 dB Clip Powers On Auto Standby (Trigger time) after 2 minutes without input signal Supply Mains voltage 115V/230V. Voltage changed internally (NOT BY SWITCH) Power consumption pink noise, 1/8 power @ 4ohm 43 VA / 29W pink noise, 1/3 power @ 4ohm 90 VA / 65W...
- Page 20 Pour des questions techniques, contactez votre fournisseur, distributeur ou remplissez le formulaire de contact sur notre site Internet, dans Support / Technical requests. Motors, 166‐168 08038 Barcelone ‐ Espagne ‐ (+34) 932238403 | information@ecler.com www.ecler.com...
