10.3.2 Raccordement au port du raccord PureFlow Crimp

A B C D
B C D
A
B
C
⅛" - ¼"
⅛" à ¼"
C
D
IM-PF 724596 1021 PureFlow Water System (FR)
L'alimentation en eau doit être coupée au ManaBloc et les soupapes de port
doivent être fermées avant d'essayer d'installer les adaptateurs sertis.
ATTENTION!
Uniquement utiliser les éléments d'étanchéité fournis avec
les adaptateurs.

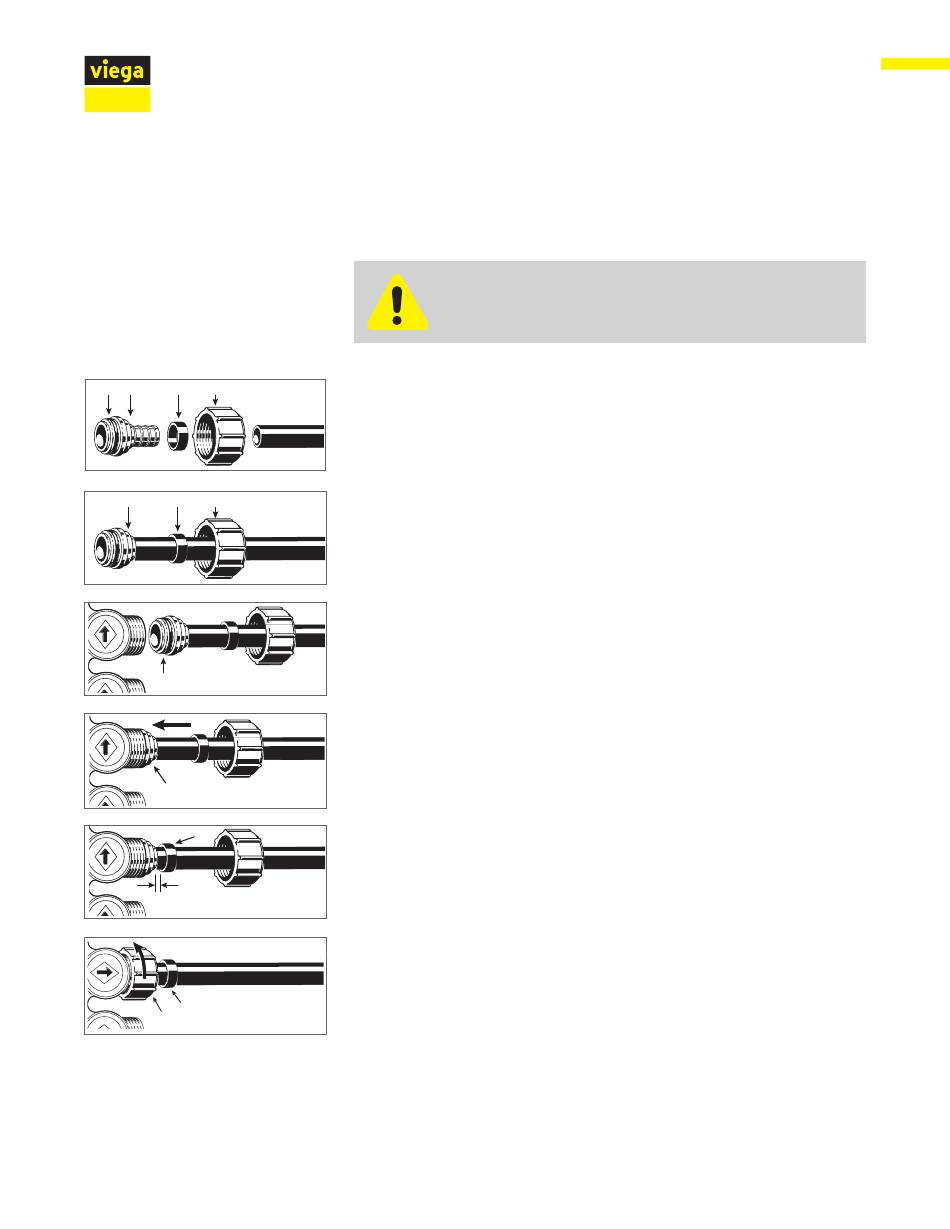

1. S'assurer que l'élément d'étanchéité (A) est bien en place.
2. Glisser l'écrou tournant (D) fourni et un anneau de pinçage (C) sur le
tuyau et insérer l'extrémité cannelée du raccord (B) entièrement dans
l'extrémité du tube, comme illustré.
3. Pour assurer que l'élément d'étanchéité (A) soit exempt de saletés et
de débris, le mouiller avec de l'eau de robinet.
4. Insérer le raccord (B) dans le port de votre choix jusqu'à ce que la
bride du raccord affleure le port.
5. Faites glisser l'anneau de pinçage (C) jusqu'à environ ⅛" à ¼" de
l'extrémité du tuyau. Sertir l'anneau à l'aide d'un outil de sertissage
cercle complet de taille appropriée. NE PAS SERTIR PLUS D'UNE
FOIS (voir « 5.7 Raccordement à l'aide de l'outil manuel PureFlow
Crimp » à la page 27).
6. Faire glisser l'écrou orientable (D) par-dessus l'anneau de pinçage
(C) et visser l'écrou au port ManaBloc. UNIQUEMENT SERRER À LA
MAIN. Ouvrir la/les soupape(s) de port avant d'ouvrir l'alimentation
principale en eau.
Installation des lignes de distribution du collecteur
