Montage du ManaBloc

9 Montage du ManaBloc

9.1 Montage du ManaBloc entre des montants avec attaches de fixation

4' à 6'
du sol
Mesurer à partir du sol en vous tenant de-
bout derrière la cloison sèche. Marquer un
emplacement pour le haut du ManaBloc.
44 sur 88
Si l'espace le permet, Viega vous recommande d'installer le ManaBloc sur une surface
plutôt qu'entre des montants pour faciliter l'accès à l'unité et son remplacement, dans
l'éventualité où une configuration de ports différente ManaBloc devait être choisie à l'avenir.
Les dimensions indiquées dans ces instructions sont fournies pour un entraxe
de montants de 16" et doivent être ajustées en cas d'espacement différent.
Une fois que l'emplacement général de l'unité ManaBloc a été déterminé
(voir « 8.2 Emplacement » à la page 39 ), ManaBloc peut être monté
sur une surface appropriée entre une paire de montants adjacents. Pour
un entraxe de poteaux de 16", les attaches de fixation (référence 45716)
permettent de faciliter l'installation.
Outils et matériel supplémentaires
■ Perceuse électrique
■ Tournevis cruciforme n° 2
■ Crayon ou stylo
■ Marqueur permanent*
■ Équerre de charpente
■ Ruban à mesurer
■ Mèches à bois de ¾" et 1¼"
■ Vis à bois ou à cloison sèche – longueur ½" minimum
■ Contreplaqué de ½"ou ¾" – pour le montage à fleur du ManaBloc
*En option
1. Disposer le ManaBloc avec les supports en plastique vers le bas, sur
une surface plane convenable qui est assez grande pour accueillir toute
la longueur du ManaBloc. Placer une attache de fixation sous chaque
support de montage en plastique (situé au niveau des extrémités
supérieure et inférieure du ManaBloc). Fixer le support de montage en
plastique à une extrémité du ManaBloc aux deux trous centraux extérieurs
d'une attache de fixation à l'aide des vis à tête autotaraudeuses fournies.
Les têtes de vis doivent être sur le côté accessible de l'attache de fixation.
Répéter l'opération pour l'autre extrémité du ManaBloc. Bien serrer les vis.

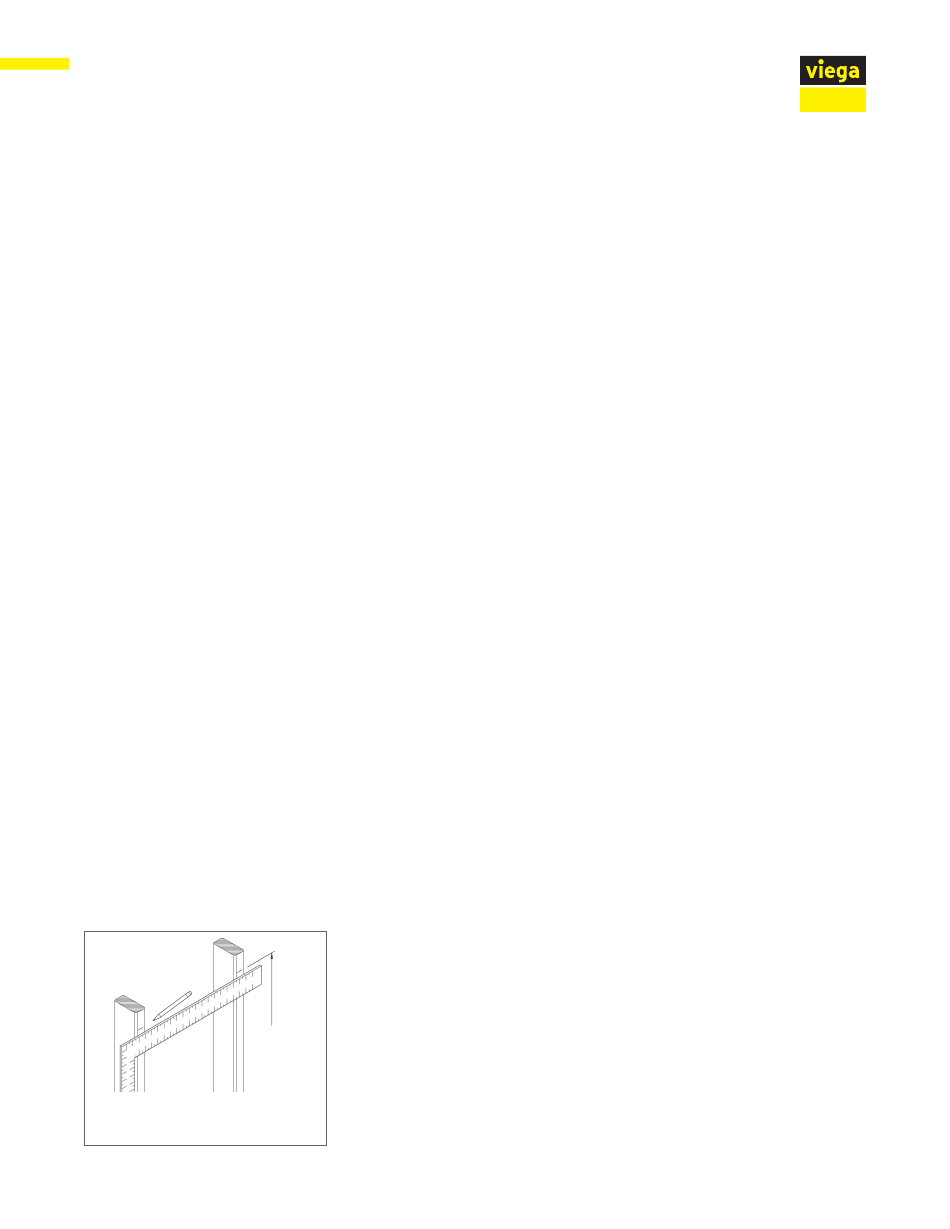

2. Debout derrière la cloison sèche, mesurer la hauteur à partir du sol et
faire une marque au dos de l'un des montants pour représenter le haut
du ManaBloc (voir le dessin).
Cette marque doit être située à une hauteur par rapport au sol comprise
entre quatre et six pieds. Elle peut toutefois être située à n'importe quelle
hauteur, à condition que celle-ci permette à toutes les vannes du ManaBloc
d'être accessibles. À l'aide d'une équerre de charpente ou d'une ligne à
plomb, transférer et marquer la hauteur notée sur l'autre poteau.
