Montage du ManaBloc
Percer des trous de ¾" pour
les lignes de distribution
et de 1¼" pour les lignes
d'alimentation.
46 sur 88

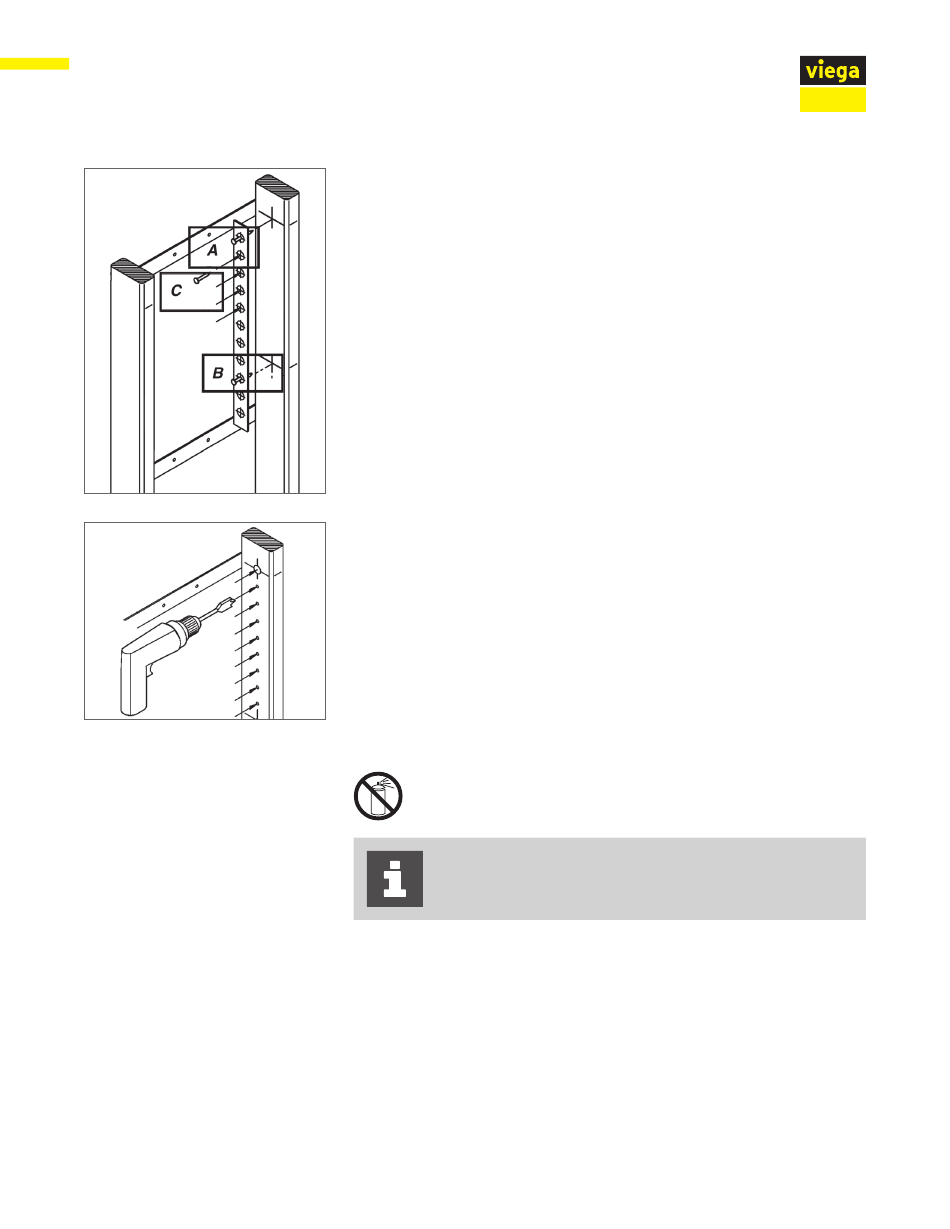

9. Pousser un petit clou à travers la ligne centrale imprimée à une extrémité
du guide de perçage (A). Passer le clou dans la croix formée à l'endroit
où la marque du port supérieur croise la marque de 1⅝". Enfoncer le clou
dans le poteau afin de garder le guide de perçage en place.
10. Passer un petit clou à travers la ligne centrale imprimée sur l'extrémité
inférieure du guide de perçage avec la ligne de centre du port (B). Enfoncer
le clou dans le poteau afin de garder le guide de perçage en place.
11. Utiliser un poinçon, un clou ou autre outil pointu (C) pour marquer le
montant en tapant à travers le guide de perçage au niveau de chaque
ligne centrale imprimée entre les deux clous.
12. Retirer délicatement le guide de perçage et répéter la procédure de
marquage sur le poteau adjacent.
13. Percer des trous de ¾" à travers les deux montants, à chaque
emplacement marqué. Veiller à maintenir le niveau de perçage
perpendiculairement au poteau pour éviter de percer des trous en
biais. Retirer les éclats ou les bavures faites pendant le perçage.
14. À ce stade, marquer et percer des trous pour les lignes principales
d'alimentation en eau et celles d'alimentation/retour d'eau chaude. A.
Une mèche de 1¼" libérera l'espace nécessaire pour un tuyau de ¾"
ou de 1". Le tuyau doit entrer et/ou sortir du ManaBloc en ligne droite
afin de ne pas soumettre le ManaBloc à une contrainte de flexion. Les
coudes, manchons et T nécessaires peuvent être utilisés dans les
lignes principales d'alimentation en eau.
15. Réinstaller le ManaBloc sur les attaches de fixation.
Lorsque le ManaBloc est installé et avant les travaux de
finition du mur, l'unité DOIT être protégée contre la peinture,
les textures pour cloisons sèches et la poussière de plâtre.
Le mur dans lequel le ManaBloc est installé doit être
accessible des deux côtés lors de l'installation afin d'utiliser
les attaches de fixation.
