INTRODUCCIÓN
El Macnaught K7/KR Mini-Lube es un sistema de
engrasado manual portátil y de alta presión, que
incluye una bomba accionada por resorte, cubierta,
placa de impulsor con bordes de goma, tubo de grasa
Macnaught especial de 1,5 metros y una pistola de
grasa única KR Pressurite (alta presión y alto
volumen).
Lea y guarde este manual de instrucciones; le servirá
de ayuda para el uso y mantenimiento de este
producto de alta calidad.
INFORMACIÓN GENERAL
Dedique unos minutos a leer este manual antes de utilizar
su nuevo sistema Mini-Lube. Si tiene algún problema con
la unidad consulte la sección de Mantenimiento y Solución
de problemas de este manual.
MONTAJE
1) Saque la placa del impulsor el tubo de la bomba.

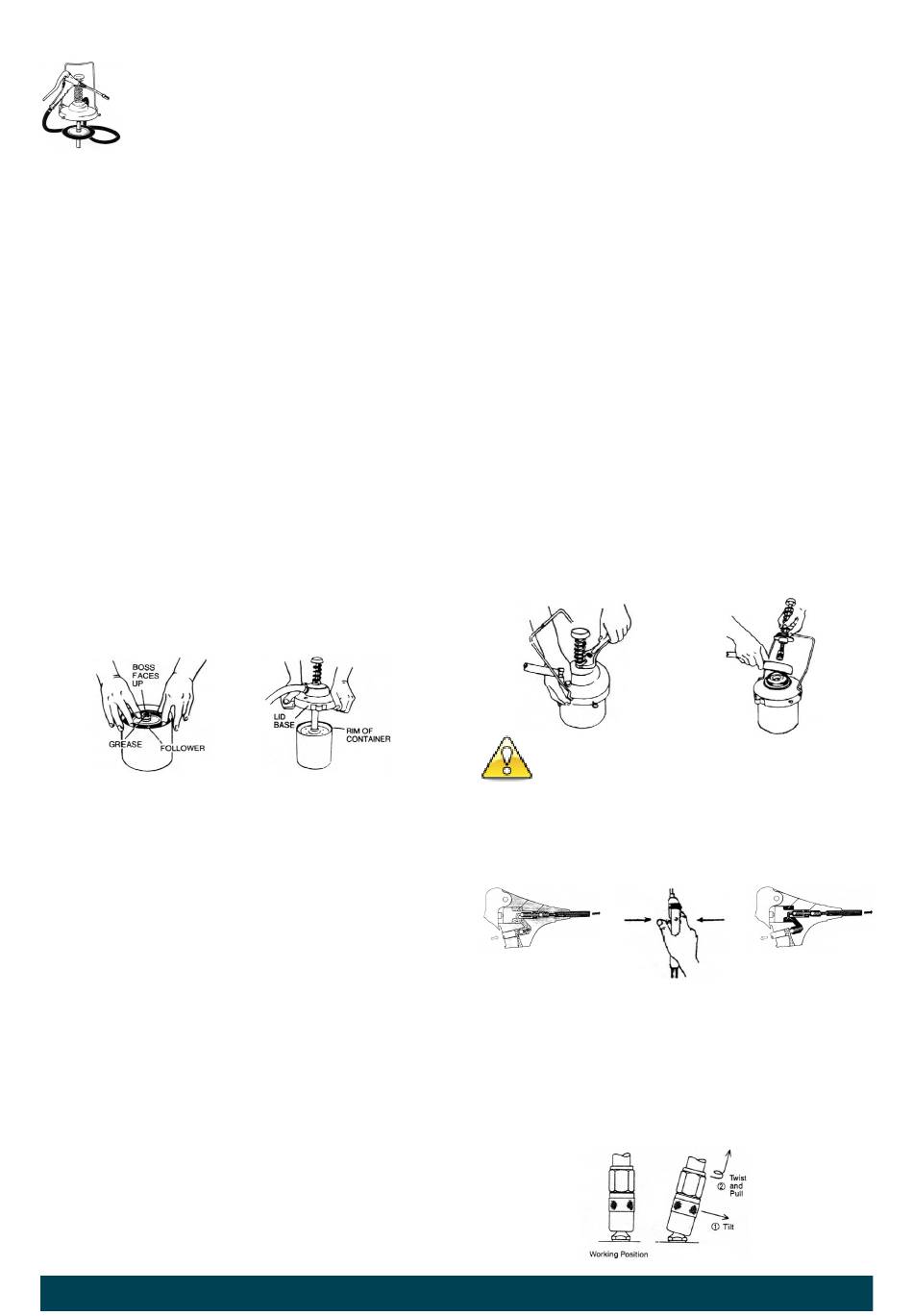

2) Inserte el impulsor en la grasa (fig. 1) con el saliente del
impulsor orientado hacia arriba. Presione firmemente
hacia abajo hasta que la grasa salga por el saliente.
(fig. 1)
3) Meta el tubo de la bomba a través del saliente del
impulsor hasta que la tapa se asiente sobre el borde del
recipiente. Apriete a mano los 3 tornillos de mariposa
situados debajo del borde del recipiente.
4) Para cebar la bomba, accione varias veces la tapa de la
varilla con el pie. Cuando el tubo esté lleno de grasa, la
tapa de la varilla se mantendrá abajo.
5) Apriete y mantenga cerrado el gatillo de la pistola KR
para purgar el aire fuera del sistema. Cuando se haya
purgado totalmente el aire, la grasa saldrá del extremo de
la pistola.
Nota: La grasa debe circular a lo largo de todo el tubo.
Puede ser necesario repetir el paso 4 para purgar
totalmente el sistema.
Si la unidad no se ceba, golpee varias veces la base del
recipiente sobre una superficie sólida.
INSTRUCCIONES DE USO
Una vez completadas las instrucciones de montaje
descritas anteriormente, el Mini-Lube ya está listo para el
Durante el engrasado, la tapa de la varilla subirá
lentamente. Cuando la varilla haya subido completamente
y la pistola pierda presión, accione una o dos veces la
tapa de la varilla para volver a cebar la bomba y seguir
engrasando.
KM228 Issue10 © 2017
K7 / KR MINI-LUBE
MANUAL DE INSTRUCCIONES
(fig. 2)
Cada cebado de bomba proporciona suficiente grasa para
un máximo de 30 aplicaciones de grasa.
La pistola se utiliza normalmente en la posición de ALTO
VOLUMEN. Si es necesaria una presión elevada, coloque
el interruptor de la pistola en ALTA PRESIÓN.
Nota: Para eliminar las burbujas de aire, golpee varias
veces la base del recipiente sobre una superficie sólida.
LLENADO DE RECIPIENTES
Para facilitar el llenado de los recipientes, utilice la bomba
de grasa Macnaught Modelo J3
MANTENIMIENTO
Si es necesario limpiar el filtro, suelte la tuerca situada en
la base del tubo de resorte con una llave adecuada,
extraiga el conjunto, haga palanca para sacar la tapa y
extraiga el filtro según se muestra. Limpie todas las piezas
y compruebe los componentes dañados o desgastados
antes de volver a montarlos.
PRECAUCIÓN
Al sustituir el conjunto de tubo, utilice únicamente
tubos originales Macnaught. De lo contrario, es
posible que se dañe la bomba.
CARACTERÍSTICAS DE LA PISTOLA KR PRESSURITE
Uso con el ajuste
de alto volumen

INSTRUCCIONES GENERALES

Cuando se realice el mantenimiento de la pistola KR y la
causa del problema sea la suciedad acumulada en las
válvulas, es necesario limpiar la unidad de bomba.
MÉTODO CORRECTO
ACOPLADOR KY DE UNA BOQUILLA DE GRASA
Español
.
Uso con el ajuste
de alta presión
PARA RETIRAR EL
