Installation Du Ventilateur (Ventilateur 120V); Fonctionnement Du Ventilateur - Regency Pro Série Guide D'installation Et D'utilisation

Le ventilateur doit être utilisé uniquement avec l'appareil de chauffage pour lequel il est clairement indiqué qu'il peut être utilisé.

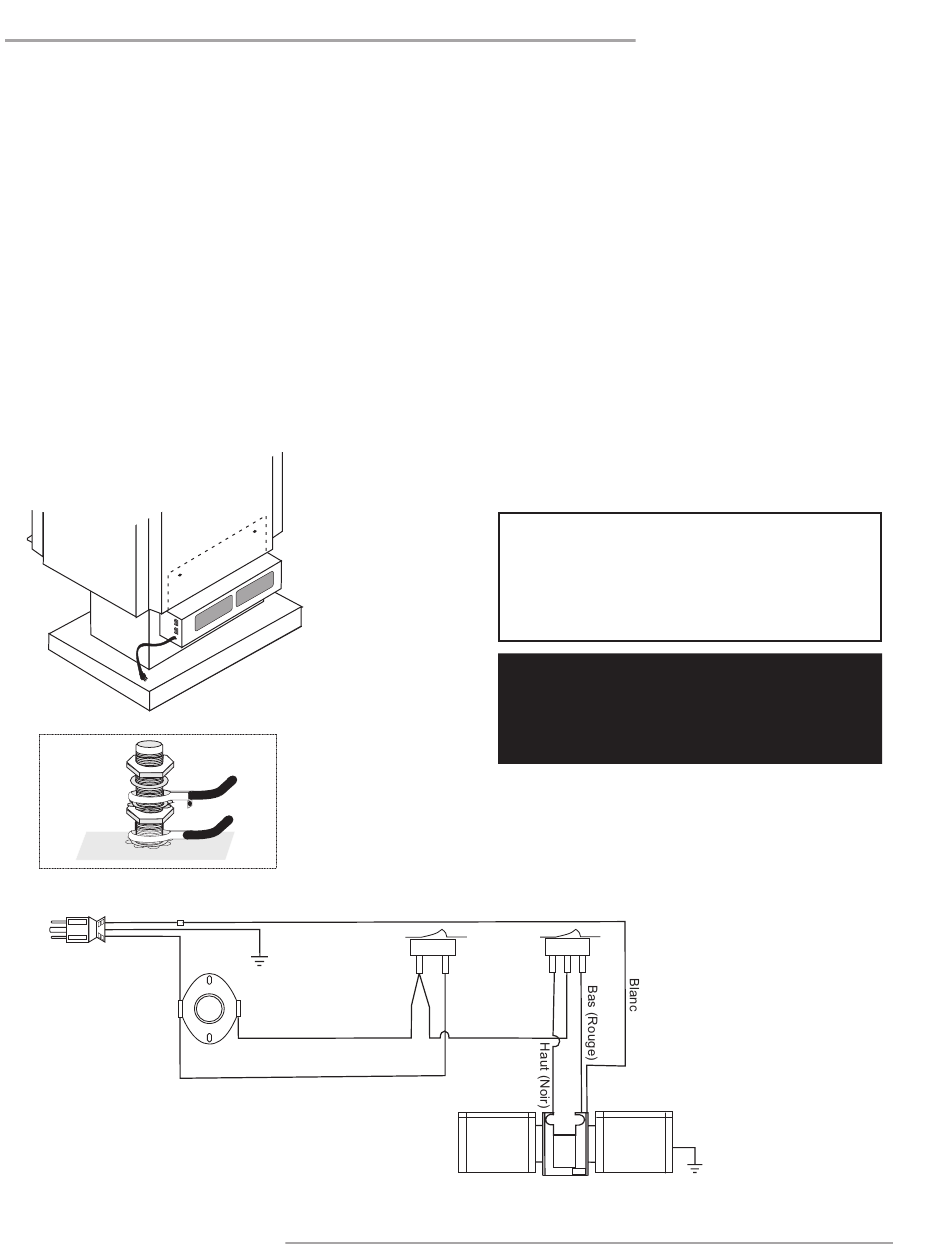

INSTALLATION DU VENTILATEUR
(VENTILATEUR 120V)
1. Retirer les deux vis situées sur le dessus du logement du ventilateur.
2. Glisser le ventilateur pour le placer derrière la plaque de protection ther-
mique arrière.
3. Après avoir aligné les trous de vis, fixer le ventilateur à la plaque de pro-
tection thermique arrière à l'aide des deux vis retirées précédemment.
Remarque : Le câble de connexion ne doit en aucun cas être en
contact avec les surfaces chaudes.
AVERTISSEMENT : LE BLOC DU VENTILATEUR DOIT ÊTRE DÉBRAN-
CHÉ DE TOUTE SOURCE D'ALIMENTATION ÉLECTRIQUE AVANT DE
PROCÉDER À L'INSTALLATION.
Cosse de mise
Détails
à la terre #8
de la mise
Écrou
à la terre
Rondelle d'arrêt
Rondelle en étoile
Écrou
Rondelle en étoile
Wire98gr.eps
updated Jan. 27/00
Neutre
updated: Aug. 09/05
Sous-tension
Mise à la terre
120V CA
capitalized the word Nut
60 Hz
Thermodisque
du ventilateur
(normal ement uvert o )
Poêle à bois autoportant Regency F3500
Fil de terre
du ventilateur
Oct. 16, 2000
Fil de terre
du câble
d'alimentation
Interrupteur
Vert
Manu l/ e
Auto
Noir
Noir
Schéma de câblage
consignes d'installation

FONCTIONNEMENT DU VENTILATEUR

Mode automatique
Pour faire démarrer le ventilateur automatiquement, mettre l'interrupteur du
bas sur le côté du logement du ventilateur sur ''AUTO'', puis celui du haut
sur ''HIGH'' (Haut) ou sur ''LOW'' (Bas) pour régler la vitesse du ventilateur.
De cette façon, le ventilateur se mettra en marche automatiquement une fois
la température de fonctionnement du poêle atteinte. Il s'arrêtera automatique-
ment une fois le feu éteint et l'appareil refroidi.
Si le ventilateur se met en marche puis s'éteint constamment, le capteur
thermique n'est pas en contact avec le caisson du poêle. Retirer le ventilateur,
plier la fixation pour qu'elle soit plus proche du poêle et réinstaller le ventilateur.
Mode manuel
Pour faire fonctionner le ventilateur manuellement, régler l'interrupteur du bas
sur ''MAN'', puis celui du haut sur ''HIGH'' (Haut) ou sur ''LOW'' (Bas) afin
de désactiver le capteur et de commander le ventilateur manuellement.Il est
possible de passer d'un mode à l'autre et d'une vitesse à l'autre en tout temps.
AVERTISSEMENT : Procédures de mise à la terre
Cet appareil est équipé d'une prise de terre à trois
broches pour une protection contre les chocs élec-
triques. Cette prise doit être directement branchée à
une prise à 3 fiches mise à la masse. Ne pas couper
ni dévier le contact de mise à la terre de cette prise.
ATTENTION : Répertorier tous les câbles et rac-
cordements avant de les débrancher lors des
contrôles d'entretien. Des erreurs de raccorde-
ment peuvent provoquer des dysfonctionne-
ments et présenter un danger.
Commutateur
du ventilateur
Noir
Ventilateur
Ventilateur
Mise
à la terre
21
