Affichage
Mode de fonctionnement ou sous-mode actif
Alarmes et messages
Deuxième ligne
Affichage
Les affichages de la deuxième ligne sont configurables.
Universal
Manuel d'utilisation, 03/2010, 6FC5398-6AP10-4DA0

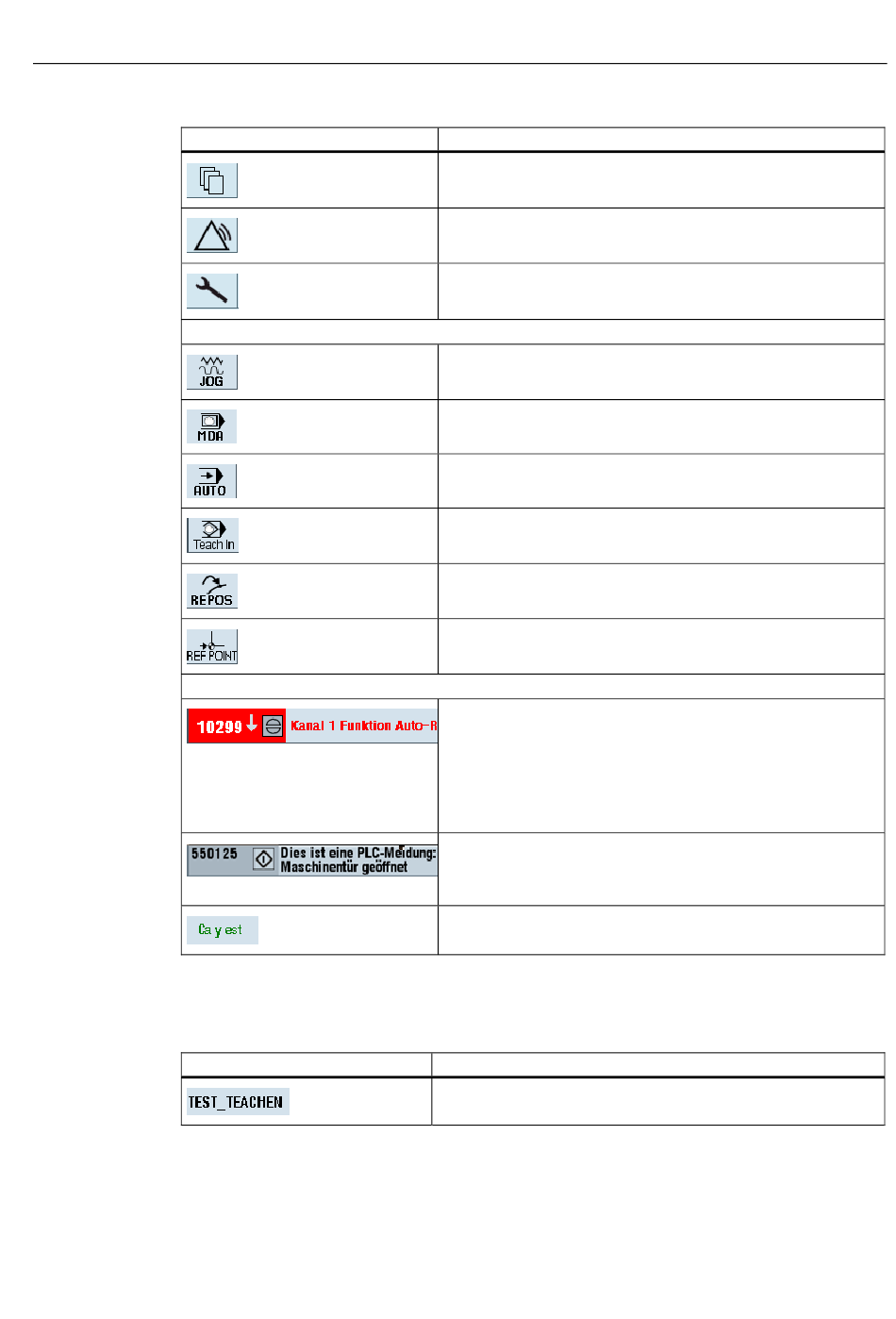

Signification
Groupe fonctionnel "Gestionnaire de programmes"
Groupe fonctionnel "Diagnostic"
Groupe fonctionnel "Mise en service"
Mode de fonctionnement "JOG"
Mode de fonctionnement "MDA"
Mode de fonctionnement "AUTO"
Sous-mode "TEACH IN"
Sous-mode "REPOS"
Sous-mode "REF POINT"
Visualisation d'alarme
Les numéros d'alarme sont indiqués en blanc sur fond rouge.
Les texte d'alarme correspondant est indiqué en rouge.
Une flèche indique que plusieurs alarmes sont actives.
Un symbole d'acquittement indique que l'alarme peut être
acquittée ou annulée.
Message CN ou AP
Les numéros et textes des messages sont indiqués en noir.
Une flèche indique que plusieurs messages sont actifs.
Les messages issus des programmes CN ne portent aucun
numéro et sont indiqués en vert.
Signification
Chemin d'accès et nom du programme
