fr | 48 | Guide d'utilisation | ADS 325

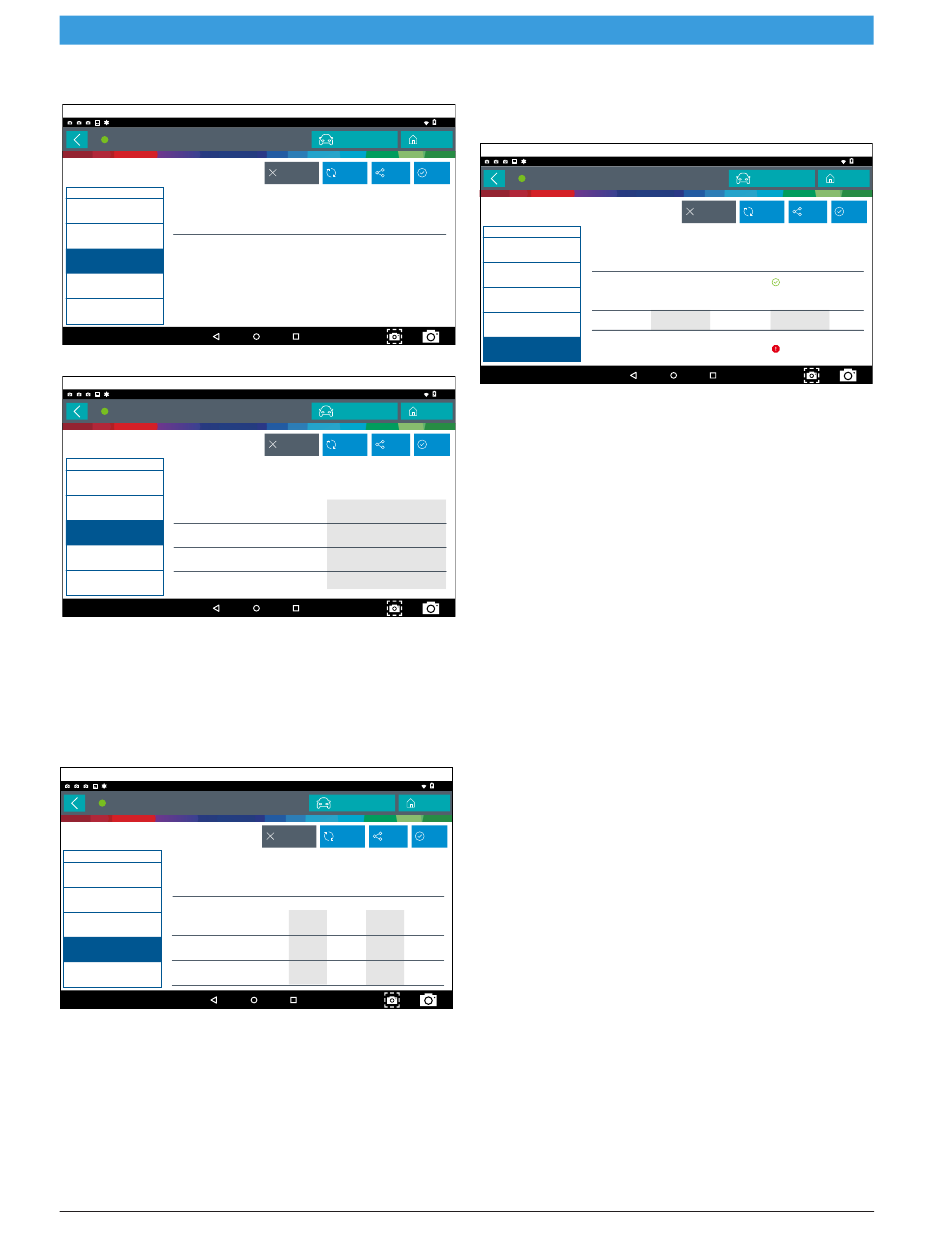

Freeze Frame
ss03213
Connected to 2007 Jeep Wrangler Unlimited X 3.8L
Automated System Test
DTCs
Mode 2 Freeze Frames
Data Stream Snapshot
Freeze Frame 0 - P0123 - ENGINE
Mode 1
Freeze Frame
Mode 5
Mode 6
1. Sélectionnez une image.
ss03214
Connected to 2007 Jeep Wrangler Unlimited X 3.8L
Automated System Test
DTCs
Mode 2 Freeze Frames
Data Stream Snapshot
Freeze Frame Description
Mode 1
Diesel Particulate Filter Bank 1 Delta Pressure
Freeze Frame
Diesel Particulate Filter Bank 2 Delta Pressure
Mode 5
Diesel Particulate Filter Bank 1 Inlet Pressure
Diesel Particulate Filter Bank 2 Inlet Pressure
Mode 6
Le mode 2 affiche les données enregistrées sous la
forme d'une photo instantanée DS par l'ordinateur du
véhicule lorsque des codes d'anomalie spécifiques sont
définis et que le témoin MIL s'allume.
Mode 5 (tests du capteur d'oxygène)
Le mode 5 affiche les résultats du test de contrôle du
capteur d'oxygène.
ss03215
Connected to 2007 Jeep Wrangler Unlimited X 3.8L
Automated System Test
DTCs
Oxygen Sensor Tests (Mode 5)
Data Stream Snapshot
Description
Mode 1
Bank 1 Sensor 1
Maximum Sensor Voltage For
Freeze Frame
Test Cycle
Lean To Rich Sensor Threshold
Mode 5
Voltage
High Sensor Voltage For Switch
Mode 6
Time Calculation
Le mode 5 affiche les résultats du test de contrôle du
capteur d'oxygène. Le mode 5 affiche la moyenne des
résultats des tests de contrôle du capteur d'oxygène
mesuré sur une période donnée. Les paramètres de cette
mesure varient d'un fabricant à l'autre. Il peut être néces-
saire de mettre en marche le véhicule pendant un certain
temps pour permettre aux capteurs d'oxygène de se
réchauffer complètement et de commencer à fonctionner.
Remarque : Le mode 5 n'est pas pris en charge sur tous les véhicules.
1699501022 | RÉV. A | 07,2018
12:46
Change Vehicle
Home
Clear DTCs
Refresh
Share
Save
12:46
Change Vehicle
Home
Clear DTCs
Refresh
Share
Save
Value
-20.6 psi
-18.1 psi
60.3 psi
78.0 psi
12:46
Change Vehicle
Home
Clear DTCs
Refresh
Share
Save
Min
Value
Max
Units
0.000
0.003
1.275
V
0.000
0.003
1.275
V
0.000
0.003
1.275
V
Mode 6 (tests de contrôle non continu)
Le mode 6 affiche les résultats des tests de contrôle de
bord des systèmes de contrôle non continu.
ss03216
Connected to 2007 Jeep Wrangler Unlimited X 3.8L
Automated System Test
DTCs
Non-Continuously Monitored Tests
(Mode 6)
Data Stream Snapshot
ECU: ENGINE
Mode 1
TID 1
TID 1
CID 1
TID 1
Freeze Frame
N/A
MIN
Mode 5
TID 2
TID 2
Mode 6
CID 2
TID 2
Les tests de contrôle non continu (mode 6) sont des
tests de réussite/échec, y compris certains tests ÉVAP,
catalyseurs et RGE. Les informations suivantes sont
signalées :
•
ECU ou unité de contrôle électronique.
•
TID (test identification) indique le système de
contrôle.
•
CID (identification des composants) indique le
composant testé et sa valeur de test.
•
Valeur minimale, valeur maximale et valeur
actuelle pour chaque contrôle non continu.
•
Résultat de test Passe ou Échec.
Chaque fabricant de véhicules assigne un numéro de
code à ses contrôles de système et composants. Repor-
tez-vous au tableau des codes de mode 6 du fabricant
du véhicule pour déterminer la défaillance indiquée par
TID et CID. Si ce tableau n'est pas disponible, lancez un
test de système automatisé (AST) à partir de l'écran DTC
et sélectionnez le mode 6. Consultez la section Read
DTCs pour plus d'informations sur les étapes à suivre
pour effectuer cette action. Cela peut fournir une des-
cription plus détaillée des informations de test du
mode 6.
Change Vehicle
Home
Clear DTCs
Refresh
Share
Passed
9667.0
25292
N/A
VALUE
MAX
UNITS
Failed
Bosch Automotive Service Solutions Inc
12:47
Save
