Montage de la table transversale

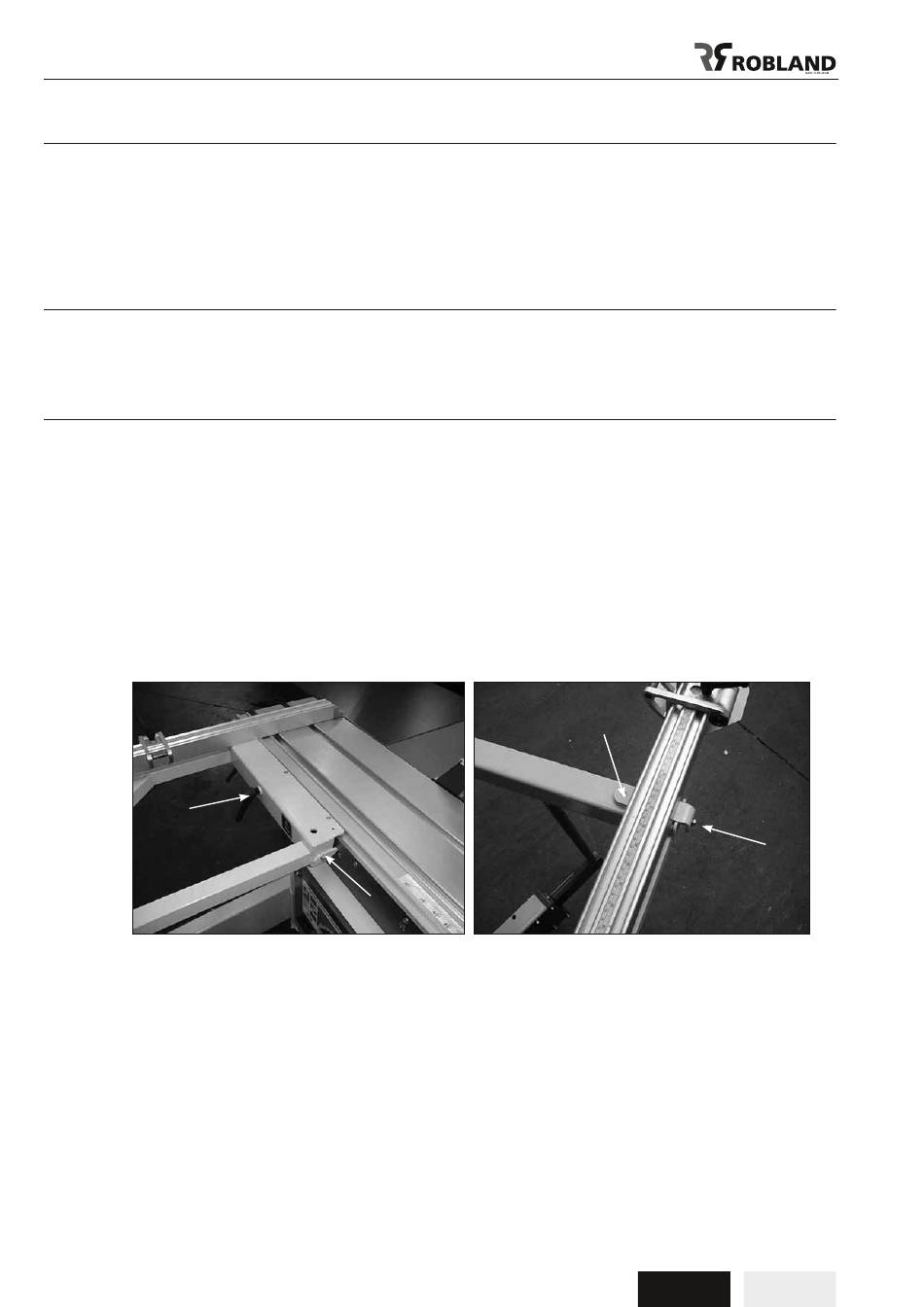

(Fig.16)
La table transversale peut être montée sur la table à déligner en la glissant sur la latte fixée sur le côté
de la table à déligner par l'arrière.
La fixation de la table transversale s'effectue par la poignée (1). Assurez-vous que les deux attaches
qui se trouvent aux extrémités de la table (2) sont bien ajustées et positionnées pour éviter un
basculement de la table transversale. La machine est conçue uniquement pour mettre cette table
transversale à l'arrière de la table à déligner.
Montage du guide-butée de
longueur
(Fig.17)
Le guide butée est pourvu de deux tiges et la table transversale est pourvue de deux alésages.
Pour le positionnement du guide butée sur la table transversale il faut simplement mettre le guide
avec ces deux tiges dans les alésages à l'avant et à l'arrière de la table.
Mettez les deux poignées afin de le fixer sur la table. Le guide butée est ajusté d'équerre de l'usine,
mais si pour l'un ou l'autre raison l'équerrage n'est plus exacte, vous pouvez le régler de la façon
suivante :
Déserrez le boulon (1) en dessous de la table transversale afin de libérer la fixation du guide butée.
Tournez le boulon d'ajustage (2) à gauche ou à droite, afin de déplacer le guide butée à l'avant ou à
l'arrière pour obtenir un bon équerrage par rapport à la lame principale.
Après avoir effectué ce réglage, resserez bien le boulon (1) . Le guide butée de longueur peut être
utilisé dans deux positions : à l'arrière de la table transversale ou sur l'avant de la table.
