Plaatsen van de afkorttafel
op de loopwagen

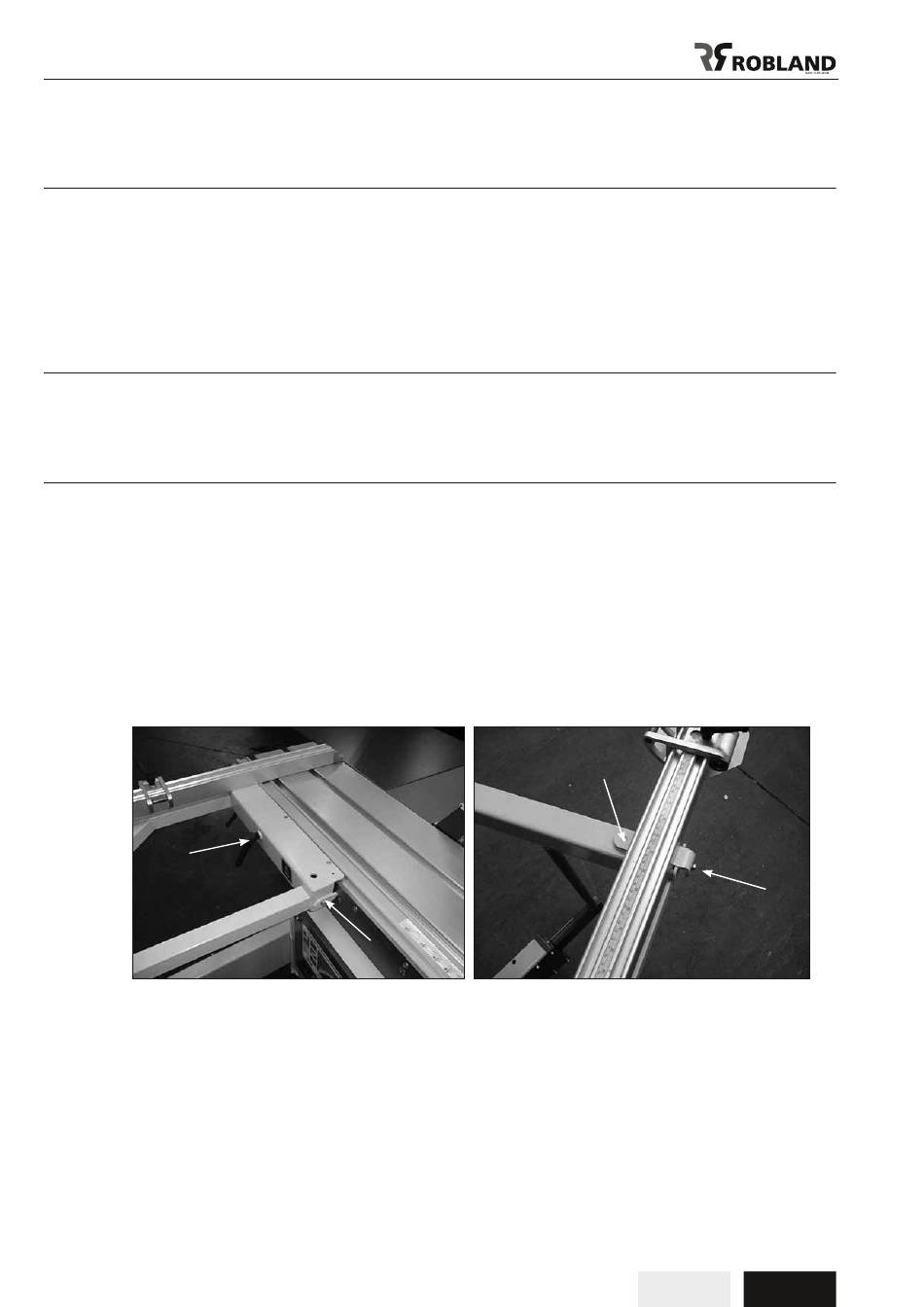

(Fig.16)
De afkorttafel wordt gewoon van achter op de loopwagen geschoven en wordt vastgeklemd met de
klemhendel (1).
De beide klemstukken (2) dienen om te verhinderen dat de afkorttafel zich in het horizontale vlak zou
bewegen. Draag er zorg voor dat de beide klemstukken goed geplaatst en de bouten aangespannen
zijn.
De machine is zo ontworpen dat de afkorttafel enkel op de achterkant van de loopwagen geplaatst
worden kan.
Plaatsen van de 90° aanslagbalk
op de afkorttafel
(Fig.17)
Op de aanslag balk bevinden zich 2 passtukken die in de beide pasboringen in de afkorttafel
passen.
Plaats de aanslag in de pasgaten en plaats de beide klemhendels om de aanslagbalk op te tafel te
vergrendelen.
De aanslag is fabrieksmatig haaks op de zaag ingesteld maar mocht het om de één of andere reden
nodig zijn de instelling te veranderen of aan te passen, ga dan als volgt te werk:
Los de bout (1) onderaan de tafel en draai dan de instelbout (2) naar links of rechts om de hoek van
de aanslagbalk tegenover de zaag te vergroten of te verkleinen.
Vergewis u ervan dat na de instelling de bout (1) goed aangespannen is.
De aanslag kan zowel voor als achter op de afkorttafel geplaatst worden.
1
1
2
2
Fig.16
Fig.17
