Optie A5811:
Digitale aflezing op de parallelaanslag
MONTAGE INSTRUCTIES

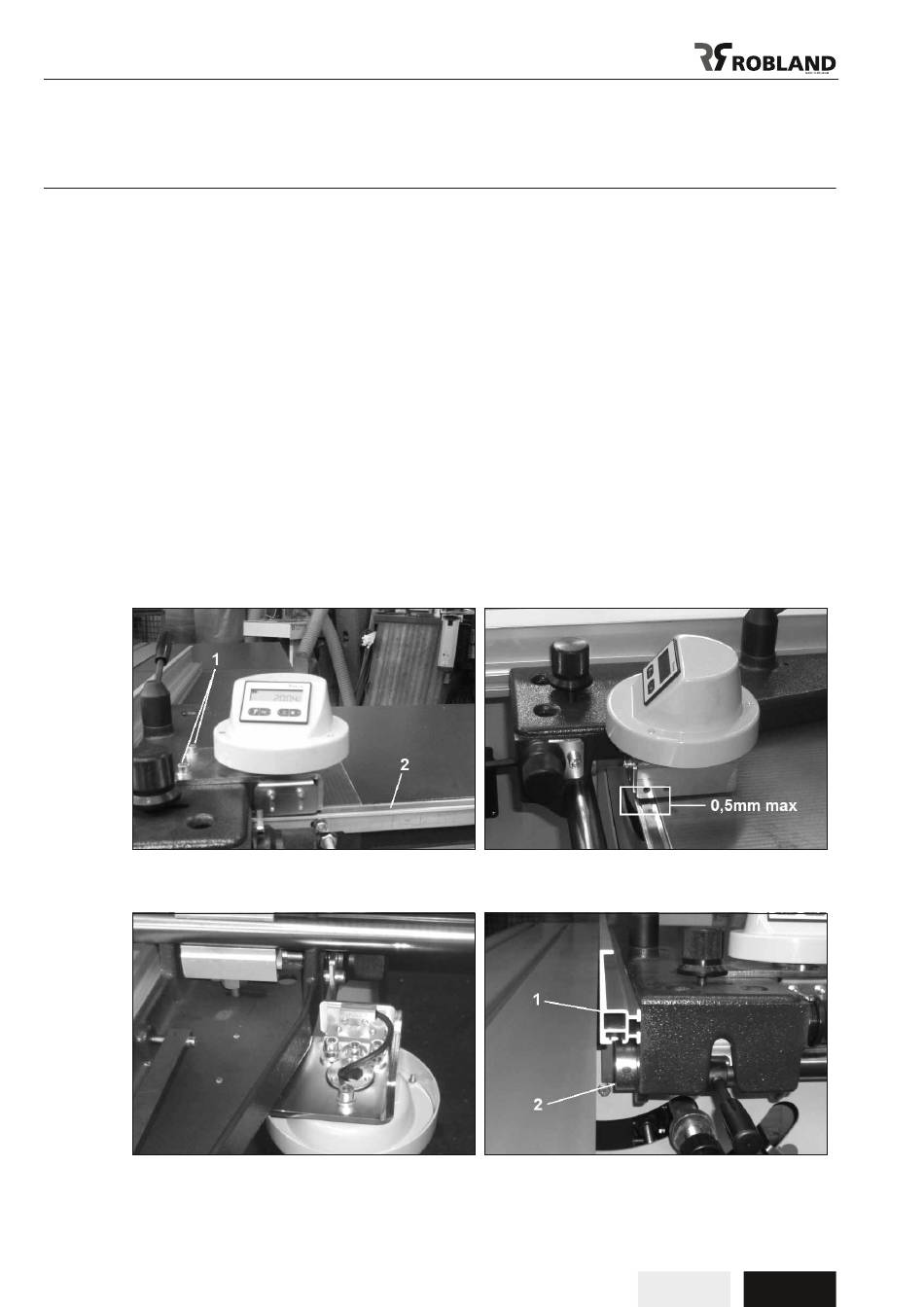

Plaats de digitale aflezing op de steun van de parallelaanslag op de 2 voorziene gaten (1).
Plaats het alu-profiel (2) met de magneetstrip op 1 mm onder het tafeloppervlak. (fig 25)
De sensor moet zich juist in het midden boven de magnetische strip bevinden en ingesteld worden
op een hoogte van maximaal 0,5 mm boven de magneetstrip. (fig 26)
Zorg er voor dat de sensor over de volle lengte van de magneetstrip op gelijke hoogte blijft.
De hoogte en breedte instellingen zijn eenvoudig: gewoon het geleiderblok omkippen en de
betreffende schroefjes loszetten. (fig 27)
Vergewis u er van dat na de instelling alle schroeven goed aangespannen zijn.
Het calibreren van de uitlezing gebeurt op de volgende wijze:
Plaats het alu-profiel (1) van de parallelgeleider tot juist tegen het zaagblad en druk nu de beide
toetsen F en SET om de waarde op 0 te zetten. Verschuif de parallelgeleider naar rechts op een
2-tal mm om te vermijden dat de aanslag in het draaiende zaagblad terecht komt. Schuif nu de
stopring (2) tot tegen het parallelgeleiderblok en schroef de inbusbout vast. (fig 28)
Het is aanbevolen om deze 'nulling' uit te voeren telkens er een nieuw zaagblad geplaatst wordt.
Fig.25
Fig.27
E300 / E2800 V0518
Fig.26
Fig.28
