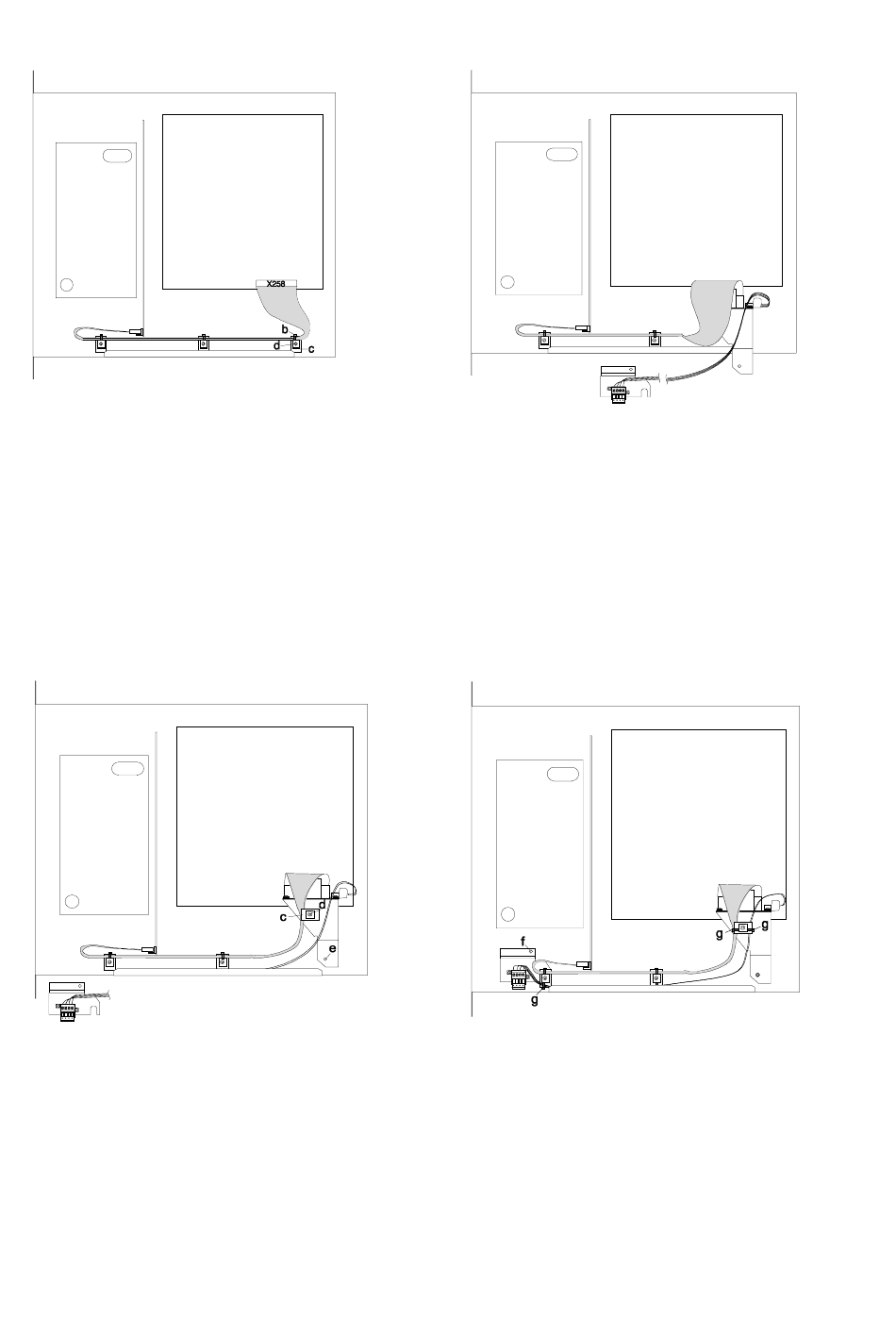

Fig. 4-8
3.
Nel box dell'elettronica togliere la fascetta del
cavo (b) e smontare il portacavo c) svitando la
vite (d).
Fig. 4-10
5.
Inserire "SSB" sulla morsettiera X258 e fissare
l'angolare con la vite (e).
Montare il fermacavo (c) con la vite (d)
all'angolare di fissaggio.
72
Fig. 4-9
4.
Togliere il cavo piatto da X258 dell'alimentazione e
inserire sulla morsettiera ad innesto X538 della
"SSB".
Avviso:
Il cavo piatto ha un terminale codificato (Pin 9) e può
essere collegato con il connettore solo nella corretta
posizione.
Fig. 4-11
6.
Inserire la lamiera di supporto del connettore X533.
Togliendo la lamiera di supporto si rende accessibile
la boccola filettata del portacavi sul davanti. Fissare la
lamiera con la vite (f). Posare il cavo sagomato con
fascette per cavo (g).
