Étapes
1. Alignez les connecteurs de la carte système sur leurs logements situés sur le châssis.
2. Faites délicatement glisser la carte système dans le châssis.
3. Serrez la vis imperdable M2x3 et replacez les quatre vis (M2x3) pour fixer la carte système au châssis.

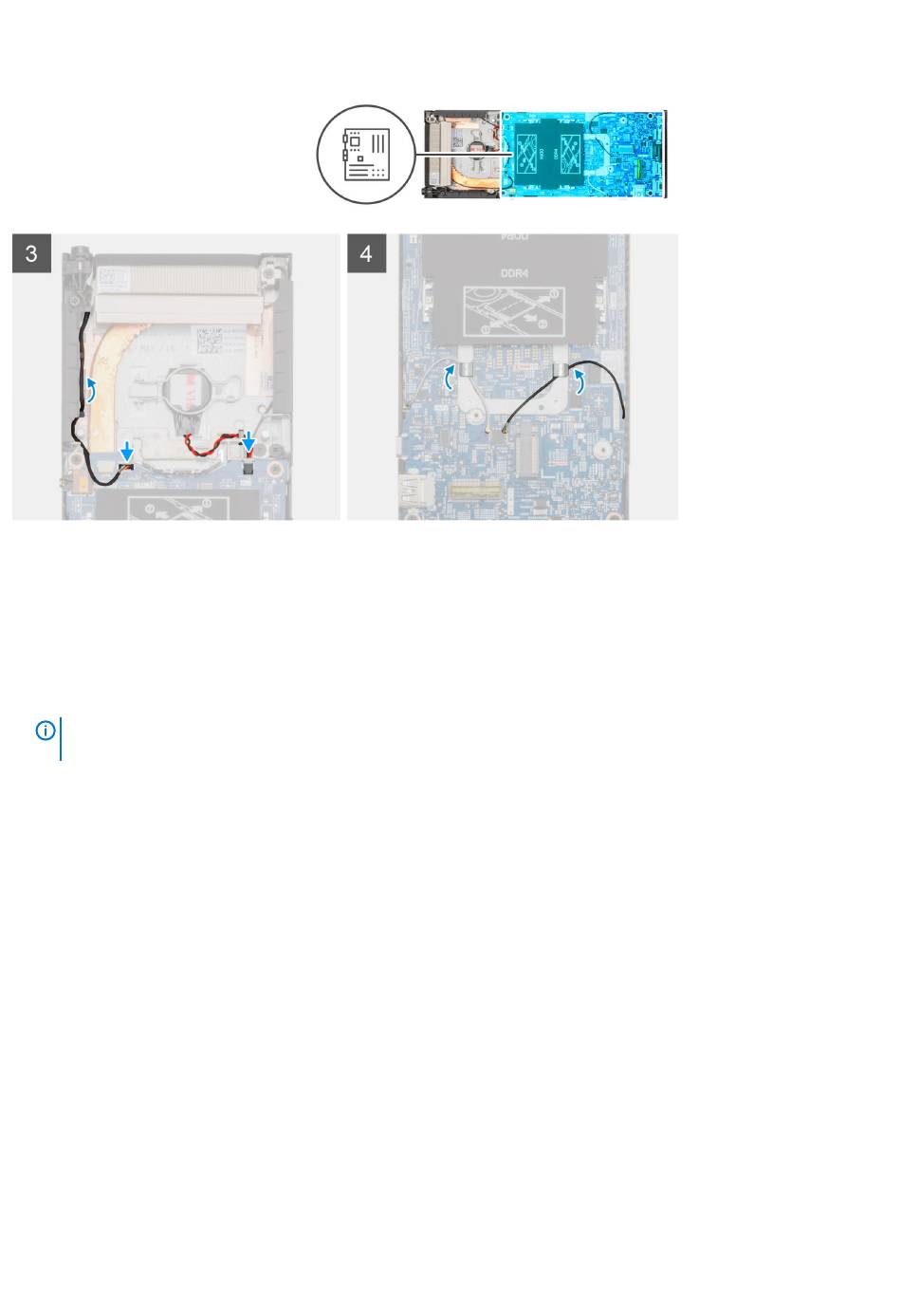

4. Acheminez le câble du bouton d'alimentation et celui de la pile bouton dans les guides d'acheminement.
5. Branchez le câble du bouton d'alimentation et celui de la pile bouton dans les connecteurs de la carte système.
6. Acheminez les câbles d'antenne WLAN dans les guides d'acheminement.
REMARQUE :
Les antennes doivent être alignées sur les encoches de la carte système et l'acheminement des câbles
ne doit pas dépasser le code QR de la carte système.
Étapes suivantes
1. Installez le
disque
SSD.
2. Installez la mémoire.
3. Installez la
carte
WLAN.
4. Installez le
ventilateur
système.
5. Installez le capot.
6. Installez
l'assemblage du disque
7. Suivez les procédures décrites dans la section
Dissipateur de chaleur
Retrait du dissipateur de chaleur
Prérequis
1. Suivez les procédures décrites dans la section
2. Retirez
l'assemblage de disque
3. Retirez le capot.
4. Retirez le
ventilateur
système.
5. Retirez la
carte
WLAN.
dur.
Après une intervention sur votre
Avant d'intervenir à l'intérieur votre
dur.
appareil.
appareil.
