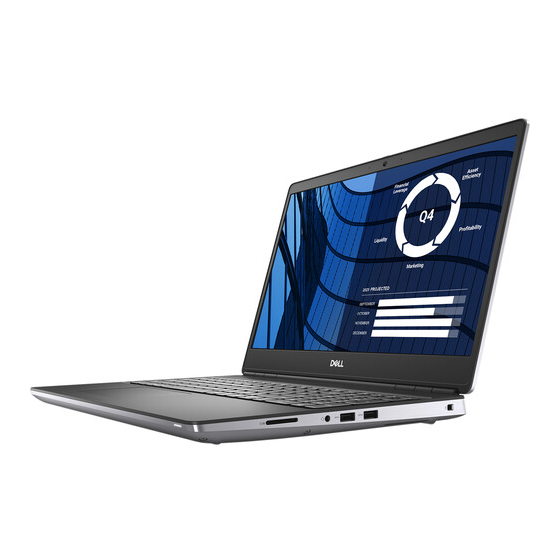

Dell Precision 7750 Guide De Configuration Et Des Caractéristiques
Masquer les pouces
Voir aussi pour Precision 7750:
- Guide de connexion (10 pages) ,
- Manuel de maintenance (105 pages)
Manuels Connexes pour Dell Precision 7750
Sommaire des Matières pour Dell Precision 7750
- Page 1 Precision 7750 Guide de configuration et des caractéristiques Modèle réglementaire: P44E Type réglementaire: P44E001 June 2020 Rév. A00...
- Page 2 © 2020- 2021 Dell Inc. ou ses filiales. Tous droits réservés. Dell, EMC et les autres marques commerciales mentionnées sont des marques de Dell Inc. ou de ses filiales. Les autres marques peuvent être des marques commerciales de leurs propriétaires respectifs.
-
Page 3: Table Des Matières
Table des matières Chapitre 1: Configurez votre ordinateur.................... 5 Chapitre 2: Présentation du châssis....................7 Vue de l’écran..................................7 Vue de droite..................................9 Vue de gauche..................................10 Vue du repose-poignets............................... 11 Vue arrière.....................................12 Vue du dessous..................................13 Raccourcis clavier................................13 Chapitre 3: Caractéristiques techniques..................15 Processeurs.................................. - Page 4 Mot de passe système et de configuration........................44 Attribution d’un mot de passe système ou de configuration................... 45 Suppression ou modification d’un mot de passe système ou de configuration existant........45 Chapitre 6: Obtenir de l’aide......................46 Contacter Dell..................................46 Table des matières...
-
Page 5: Chapitre 1: Configurez Votre Ordinateur
2. Appuyer sur le bouton d’alimentation. 3. Terminez la configuration du système Windows. Suivez les instructions qui s’affichent à l’écran pour terminer la configuration. Lors de la configuration, Dell recommande les étapes suivantes : ● Connectez-vous à un réseau pour obtenir les mises à jour Windows. - Page 6 Tableau 1. Localisez les applications Dell Applications Dell Détails Enregistrement des produits Dell Enregistrez votre ordinateur auprès de Dell. Aide et support Dell Accédez à l’aide et au support pour votre ordinateur. SupportAssist Vérifie proactivement l’état de fonctionnement du matériel et des logiciels de l’ordinateur.
-
Page 7: Chapitre 2: Présentation Du Châssis
Présentation du châssis Sujets : • Vue de l’écran • Vue de droite • Vue de gauche • Vue du repose-poignets • Vue arrière • Vue du dessous • Raccourcis clavier Vue de l’écran Vue de l’écran avec webcam RVB 1. - Page 8 6. Voyant d’état de la batterie Vue de l’écran avec webcam infrarouge 1. Microphone 2. Capteur de webcam infrarouge 3. Caméra 4. LED de la caméra 5. Microphone 6. Capteur de proximité 7. Écran 8. Voyant d’état de la batterie Présentation du châssis...
-
Page 9: Vue De Droite
Vue de droite 1. Lecteur de carte SD 2. Prise pour casque/microphone 3. Port USB 3.2 Gen 1 Type-A 4. Port USB 3.2 Gen 1 Type A avec PowerShare 5. Emplacement antivol Wedge Présentation du châssis... -
Page 10: Vue De Gauche
Vue de gauche 1. Port USB 3.2 Gen 2 Type-C Thunderbolt 3 2. Port USB 3.2 Gen 2 Type-C Thunderbolt 3 3. Port USB 3.2 Gen 1 Type-A 4. Lecteur de carte à puce (en option) Présentation du châssis... -
Page 11: Vue Du Repose-Poignets
Vue du repose-poignets 1. Obturateur de la webcam 2. Bouton d’alimentation avec lecteur d’empreintes digitales (en option) 3. Pavé tactile Présentation du châssis... -
Page 12: Vue Arrière
Vue arrière 1. Mini DisplayPort 1.4 2. Port HDMI 2.0 3. Port réseau 4. Port de l’adaptateur secteur Présentation du châssis... -
Page 13: Vue Du Dessous
Vue du dessous 1. Cache du disque SSD 2. Étiquette du numéro de série 3. Grille du ventilateur Raccourcis clavier REMARQUE : Les caractères du clavier peuvent varier en fonction de la configuration de langue du clavier. Les touches utilisées pour les raccourcis restent les mêmes dans toutes les configurations de langue. - Page 14 Tableau 2. Liste des touches de raccourci du clavier (suite) Touches d’accès rapide Fonction Fn+F4 - Mise en sourdine du microphone Désactive le microphone intégré pour qu’il n’enregistre pas de son. Il existe un voyant LED sur la touche de fonction F4 qui indique l’état de cette fonction à...
-
Page 15: Chapitre 3: Caractéristiques Techniques
Caractéristiques techniques REMARQUE : Les offres proposées peuvent dépendre de la région. Les caractéristiques suivantes se limitent à celles que la législation impose de fournir avec l'ordinateur. Pour plus d'informations sur la configuration de votre ordinateur, accédez à la section Aide et support de votre système d’exploitation Windows et sélectionnez l'option permettant d'afficher les informations relatives à... -
Page 16: Jeu De Puces
● Windows 10 China Government (64 bits) ● Red Hat Enterprise Linux 8.2 (certification uniquement) ● Ubuntu 18.04 SP1 Mémoire Le tableau suivant répertorie les caractéristiques techniques de la mémoire de votre ordinateur Precision 7750 : Tableau 5. Caractéristiques de la mémoire Description Valeurs... -
Page 17: Stockage
Tableau 5. Caractéristiques de la mémoire (suite) Description Valeurs Type Mémoire DDR4 bicanale Vitesse 2 666 MHz, 2 933 MHz, 3 200 MHz Mémoire maximum 128 Go Mémoire minimum 8 Go Taille de la mémoire par logement 4 Go, 8 Go, 16 Go, 32 Go, 64 Go Configurations prises en charge ●... -
Page 18: Audio Et Haut-Parleur
Disque SSD à autochiffrement PCIe x4 NVMe Gen 3 Gen 3 PCIe NVMe Jusqu’à 1 To classe 40 M.2 2280 Audio et haut-parleur Le tableau suivant répertorie les caractéristiques audio de votre ordinateur Precision 7750. Tableau 7. Caractéristiques audio Description Valeurs Type Audio haute définition à... -
Page 19: Lecteur De Carte Multimédia
NVIDIA Quadro RTX5000 mDP/HDMI/Type-C 16 Go GDDR6 Lecteur de carte multimédia Le tableau suivant répertorie les cartes multimédias prises en charge par votre ordinateur Precision 7750. Tableau 10. Caractéristiques du lecteur de cartes multimédia Description Valeurs Type de carte multimédia 1 carte SD Cartes multimédias prises en charge... -
Page 20: Ports Et Connecteurs
Tableau 12. Spécifications du module LAN sans fil (suite) Description Valeurs ● Wi-Fi 4 (WiFi 802.11n) ● Wi-Fi 5 (WiFi 802.11ac) ● Wi-Fi 6 (WiFi 802.11ax) Chiffrement ● WEP 64 bits/128 bits ● AES-CCMP ● TKIP Bluetooth Bluetooth 5.1 Module WWAN Tableau 13. -
Page 21: Adaptateur Secteur
Tableau 14. Ports et connecteurs (suite) Description Valeurs Lecteur de carte à puce 1 lecteur de carte à puce Carte micro SIM (uSIM) 1 carte micro SIM Port d’alimentation Port d’entrée CC (fiche standard 7,4 mm) Sécurité 1 logement pour câble de sécurité en coin Internes : ●... - Page 22 Tableau 16. Caractéristiques de la batterie (suite) Description Valeurs Tension 11,40 VCC 11,40 VCC 11,40 VCC Poids (maximal) 0,39 kg (0,86 lb) 0,43 kg (0,95 lb) 0,43 kg (0,95 lb) Dimensions : Hauteur 10,3 mm (0,41 pouce) 10,3 mm (0,41 pouce) 10,3 mm (0,41 pouce) Largeur 284 mm (11,18 pouces)
-
Page 23: Dimensions Et Poids
Tableau 16. Caractéristiques de la batterie (suite) Description Valeurs Durée de vie (approximative) 300 cycles de décharge/charge 300 cycles de décharge/charge 1 000 cycles de décharge/ charge Pile bouton Pris en charge Pris en charge Pris en charge Autonomie Variable selon les conditions de Variable selon les conditions de Variable selon les conditions de fonctionnement et peut être... -
Page 24: Pavé Tactile
3,92 pouces (99,50 mm) Verticale 80 mm (3,15 pouces) Lecteur d’empreintes digitales Le tableau suivant répertorie les caractéristiques techniques du lecteur d’empreintes digitales de votre ordinateur Precision 7750. Tableau 20. Caractéristiques du bouton d’alimentation de lecteur d’empreintes digitales Description Valeurs Technologie du capteur de lecteur d’empreintes digitales... -
Page 25: Caméra
Tableau 22. Caractéristiques de l’écran Description Option 1 Option 2 Option 3 Type d’affichage Full HD (FHD) 17,3 pouces Full HD (FHD) 17,3 pouces Ultra HD (UHD) 17,3 pouces Technologie du panneau d’écran WVA (grand angle de vue) WVA (grand angle de vue) WVA (grand angle de vue) Dimensions du panneau d’affichage (zone active) :... -
Page 26: Sécurité
74,9° Caméra infrarouge 70 degrés Sécurité Tableau 24. Sécurité Options de sécurité Precision 7750 Module TPM (Trusted Platform Module) 2.0 Module TPM 2.0 IC certifié FIPS-140-2/certifié TCG, certification TCG pour TPM (Trusted Computing Group) TPM micrologiciel Pris en charge Emplacement antivol de châssis et prise en charge des... -
Page 27: Service Et Support
Service et support REMARQUE : Pour en savoir plus sur les plans de service Dell, consultez la page https://www.dell.com/learn/us/en/19/services/ warranty-support-services. Tableau 25. la garantie la garantie 3 ans de maintenance matérielle avec service sur site/à domicile après diagnostic à distance 4 ans de maintenance matérielle avec service sur site/à... -
Page 28: Chapitre 4: Logiciel
Téléchargement des pilotes Windows Étapes 1. Allumez l’ordinateur portable. 2. Rendez-vous sur Dell.com/support. 3. Cliquez sur Support produit, entrez le numéro de série de votre ordinateur portable et cliquez sur Envoyer. REMARQUE : Si vous ne disposez pas du numéro de série, utilisez la fonction de détection automatique ou recherchez manuellement le modèle de votre ordinateur portable. -
Page 29: Chapitre 5: System Setup (Configuration Du Système)
Menu de démarrage Appuyez sur <F12> lorsque le logo Dell s’affiche pour lancer le menu de démarrage ponctuel qui contient la liste des périphériques d’amorçage valides du système. Les options de diagnostic et de configuration du BIOS sont également présentes dans ce menu. Les périphériques répertoriés dans le menu de démarrage dépendent des périphériques de démarrage présents sur le système. -
Page 30: Séquence De Démarrage
La séquence de démarrage permet d’ignorer l’ordre des périphériques de démarrage défini par la configuration du système et de démarrer directement depuis un périphérique donné (lecteur optique ou disque dur, par exemple). Pendant l’auto test de démarrage (POST), lorsque le logo Dell s’affiche, vous pouvez : ● Accéder à la configuration du système en appuyant sur la touche F2 ●... -
Page 31: Configuration De Démarrage
Tableau 28. Présentation générale Option Description ○ Date de propriété ○ Code de service Express ○ Étiquette de propriété ○ Mise à jour de firmware signée ● Batterie ○ Principal ○ Battery Level ○ Battery State ○ Health ○ Adaptateur CA ●... -
Page 32: Périphériques Intégrés
Tableau 29. Configuration de démarrage (suite) Option Description ● Carte NIC intégrée (IPV4) ● Carte NIC intégrée (IPV6) REMARQUE : Le mode Démarrage existant n’est pas pris en charge sur cette plate-forme. Secure Boot Secure Boot vous permet de démarrer votre système à l’aide du logiciel de démarrage validé... -
Page 33: Stockage
Tableau 30. Options des périphériques intégrés (suite) Option Description ● Activer la prise en charge du démarrage USB ● Activer les ports USB externes Par défaut : toutes les options sont activées. Stockage Tableau 31. Options de stockage Option Description Opération SATA Cette option permet de configurer le mode de fonctionnement du contrôleur de disque dur SATA intégré. -
Page 34: Connection Options (Options De Connexion)
Tableau 32. Options vidéo (suite) Option Description L’option Activer le port DisplayPort de la station d’accueil permet à la station d’accueil ou à l’interface du port DisplayPort de piloter l’affichage d’un port externe lorsque la technologie des cartes graphiques commutables est activée et en cours d’exécution à partir du contrôleur graphique intégré. - Page 35 Dell USB Type-C. à une station d’accueil Dell USB-C Par défaut, l’option Éveil système lors de la connexion à une station d’accueil Dell USB Type-C est activée. REMARQUE : Ces fonctionnalités n’opèrent que lorsque l’adaptateur secteur est branché. Si l’adaptateur secteur est retiré...
-
Page 36: Sécurité
Tableau 34. Gestion de l’alimentation (suite) Option Description Les options disponibles sont les suivantes : ● Enable Lid Switch (Activer l’interrupteur du capot) : option activée par défaut ● Power On Lid Open (démarrage par ouverture du capot) : option activée par défaut Technologie Permet d’activer ou de désactiver la prise en charge de la technologie Intel Speed Shift. -
Page 37: Mot De Passe
Tableau 35. Sécurité (suite) Option Description Les options disponibles sont les suivantes : ● Jamais ● Toujours ● Toujours, sauf disque dur interne : option activée par défaut. ● Toujours, à l’exception du disque dur interne et PXE Mot de passe Tableau 36. -
Page 38: Mise À Jour Et Récupération
Tableau 36. Sécurité (suite) Option Description ● Disabled : option activée par défaut. ● Ignorer au redémarrage Password Changes Permet de modifier le mot de passe du système et le mot de passe du disque dur sans mot de passe (Modifications de mot de d’administrateur. -
Page 39: Gestion Des Systèmes
Les options de configuration du seuil de récupération automatique du système d’exploitation contrôlent Recovery Threshold le flux de démarrage automatique de la console de résolution système SupportAssist et de l’outil (Seuil de restauration Récupération du système d’exploitation de Dell. automatique du système Les options disponibles sont les suivantes : d’exploitation Dell) ●... -
Page 40: Comportement Du Prédémarrage
Tableau 39. Clavier (suite) Option Description Luminosité du clavier Permet de définir les paramètres de luminosité du clavier à l’aide des touches de raccourci <Fn>+<F5> pendant le fonctionnement normal du système. Les options disponibles sont les suivantes : ● Désactivé ●... -
Page 41: Prise En Charge De La Virtualisation
Tableau 40. Comportement du prédémarrage (suite) Option Description ● Prompt on Warnings and Errors (Invite en cas d’avertissements et d’erreurs) : option activée par défaut ● Continuer en cas d’avertissements ● Continuer en cas d’avertissements et d’erreurs REMARQUE : En cas d’erreurs estimées critiques pour le fonctionnement du matériel système, le système est toujours arrêté. -
Page 42: Journaux Système
Tableau 42. Performances (suite) Option Description ● 3 Intel SpeedStep Cette fonctionnalité permet au système d’ajuster dynamiquement la fréquence de cœur et la tension du processeur, diminuant ainsi la production de chaleur et la consommation électrique moyennes. Activer Intel SpeedStep Cette option est activée par défaut. -
Page 43: Mise À Jour Du Bios Dans Windows
REMARQUE : Vous devez utiliser une clé USB amorçable. Reportez-vous à l’article suivant pour obtenir plus d’informations sur la création d’une clé USB de démarrage à l’aide du package de déploiement de diagnostics Dell (DDDP) System Setup (Configuration du système) -
Page 44: Mot De Passe Système Et De Configuration
2. Copiez le fichier, par exemple O9010A12.EXE sur la clé USB amorçable. 3. Insérez la clé USB dans le système qui nécessite la mise à jour du BIOS. 4. Redémarrez le système et appuyez sur la touche F12 lorsque le logo de démarrage Dell apparaît pour afficher le menu d’amorçage ponctuel. -
Page 45: Attribution D'un Mot De Passe Système Ou De Configuration
Attribution d’un mot de passe système ou de configuration Prérequis Vous pouvez attribuer un nouveau Mot de passe système ou admin uniquement lorsque le statut est en Non défini. À propos de cette tâche Pour entrer dans la configuration du système, appuyez sur F2 immédiatement après avoir mis l’ordinateur sous tension ou l’avoir redémarré. -
Page 46: Chapitre 6: Obtenir De L'aide
À propos de cette tâche Dell offre plusieurs options de service et de support en ligne et par téléphone. La disponibilité des produits varie selon le pays et le produit. Certains services peuvent ne pas être disponibles dans votre région. Pour contacter le service commercial, du support technique ou client de Dell : Étapes...
