Liquiline System CA80AM
Endress+Hauser
CA80 en tant que maître de nettoyage pour les capteurs raccordés (en option)
47
48
1
Dig.in
91
92

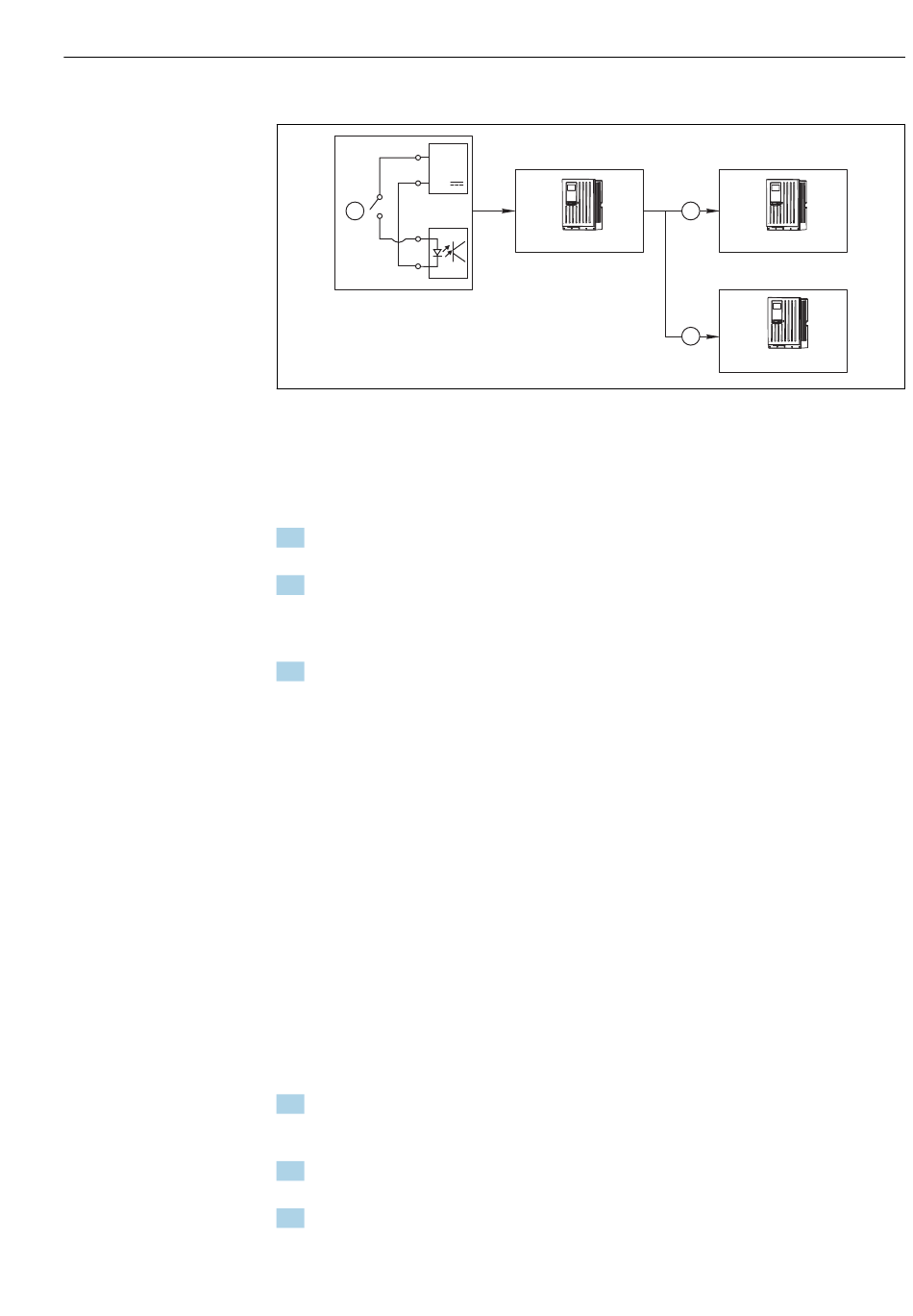

 62 Exemple pour contrôle central du nettoyage
1 Déclencheur externe du nettoyage à l' e ntrée binaire
2 Transmission du hold externe via la sortie binaire aux autres appareils de mesure n' a yant pas de système de
nettoyage raccordé
3 Transmission du déclencheur de nettoyage via la sortie binaire aux autres points de mesure possédant leur
propre système de nettoyage
1. Un déclencheur externe active un nettoyage au maître. Pour cela, une unité de
nettoyage est raccordée, par ex. via un relais ou une sortie binaire.
2. Le déclencheur de nettoyage est retransmis à un autre appareil via une sortie binaire.
Cet appareil n' a pas d' u nité de nettoyage raccordée, ses capteurs sont toutefois
installés dans le milieu concerné par le nettoyage du maître et sont mis sur hold par
le déclencheur.
3. Via une autre sortie binaire, le déclencheur est transmis à un autre appareil, dont les
capteurs raccordés ont leur propre unité de nettoyage. Le signal peut être utilisé pour
déclencher un nettoyage propre simultanément avec le maître.
Commande de l'heure de démarrage de la mesure via un signal externe
Vous pouvez déterminer l' h eure de démarrage des mesures via un signal externe sur le
module "DIO". Des niveaux définis de signal d' e ntrée et de sortie (Haut ou Bas) déterminent
si une mesure, un étalonnage ou un nettoyage peuvent démarrer. De cette manière, les
échantillons peuvent être remplacés, par exemple, ou d' a utres actions effectuées entre les
mesures.
Les informations suivantes sont traitées aux entrées binaires ou délivrées aux sorties
binaires :
• Entrées binaires :
Signal "Echantillon disponible" : Une action nécessitant un échantillon peut démarrer
(mesure, étalonnage, nettoyage).
• Sorties binaires :
– Signal "Mesure active" : L' é tat système d' u ne mesure en cours est délivré. Le nettoyage
ou l' é talonnage est retardé jusqu' à ce que la mesure soit terminée.
– Signal "Echantillon requis" : Un composant externe, comme une pompe externe ou un
module de dilution, peut démarrer en même temps qu' u ne action nécessitant un
échantillon.
1. Pour la mesure, sous Menu/Configurer/Analyseur/Mesure , sélectionnez la
condition de démarrage Continu (l' a nalyseur mesure sans interruption entre les
mesures).
2. Pour l' é talonnage, sous Menu/Configurer/Analyseur/Etalonnage , sélectionnez le
réglage par défaut Immédiat comme condition de démarrage.
3. Pour le nettoyage, sous Menu/Configurer/Analyseur/Etalonnage , sélectionnez le
réglage par défaut Désactivécomme condition de démarrage.
2
CA80
3
Configuration
CA80
CA80
A0029241
81
