Configuration
106
Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2
Fonction
Valeur mesurée
Zp
Z0
Paramètres
Le régulateur PID du Liquiline a été mis en oeuvre dans la forme structurelle sérielle, c' e st-à-dire qu' i l a les
paramètres :
• Temps d' a ction intégrale T
n
• Temps d' a ction dérivée T
v
• Etendue proportionnelle X
p
Régler niveau = Avancé: Avec ce niveau, vous pouvez également configurer les éléments suivants :
• Constante de temps T
wu
• Constante de temps α
• Largeur de la zone neutre X
n
• Largeur de la gamme d' h ystérésis de la zone neutre X
• Durée de cycle du régulateur
Tn

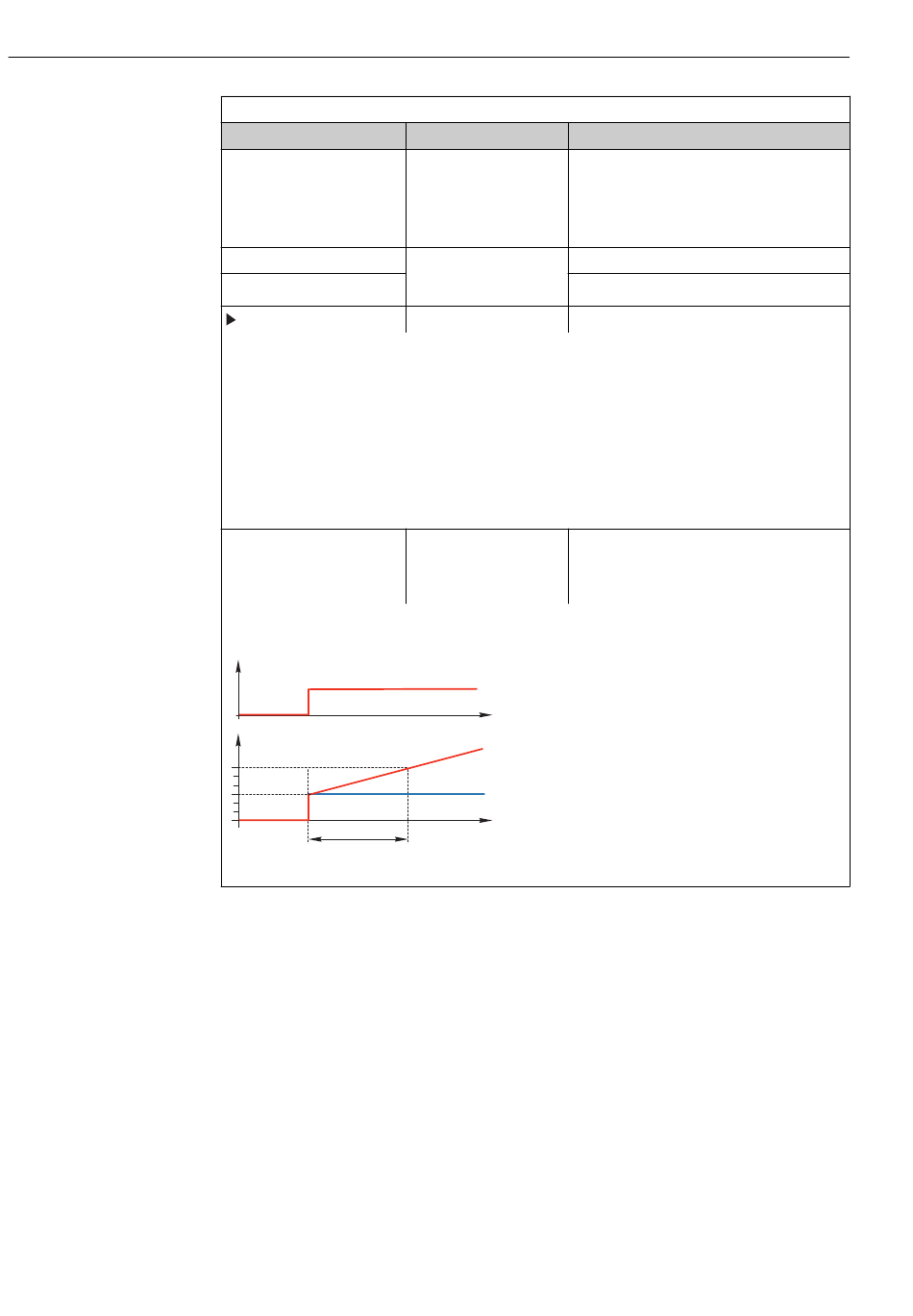

Le temps d' a ction intégrale est le temps nécessaire dans une réponse à un échelon pour atteindre un
changement de la grandeur réglante - suite à l' e ffet I - dont la magnitude est identique à la valeur P.
e
0
y
0
T
n
e = écart de régulation, e=w-x (consigne grandeur réglée)
Options Info
Sélection Indiquez la valeur mesurée qui doit être votre
dépendent de Source de grandeur de perturbation.
données Selon la source de données, il est possible
d' u tiliser différentes valeurs mesurées.
Réglage par défaut
Aucun
Gamme de réglage en Etendue proportionnelle -->
fonction de la valeur
Point zéro
mesurée sélectionnée
hyst
0,0 à 9999,0 s Le temps d' a ction intégrale détermine l' e ffet de la
valeur I
Réglage par défaut
Si Tn > 0, la règle suivante s' a pplique : Horloge <
0,0 s
Twu < 0,5 (Tn + Tv)
t
PI
P
t
