3

Forbindelser og montering

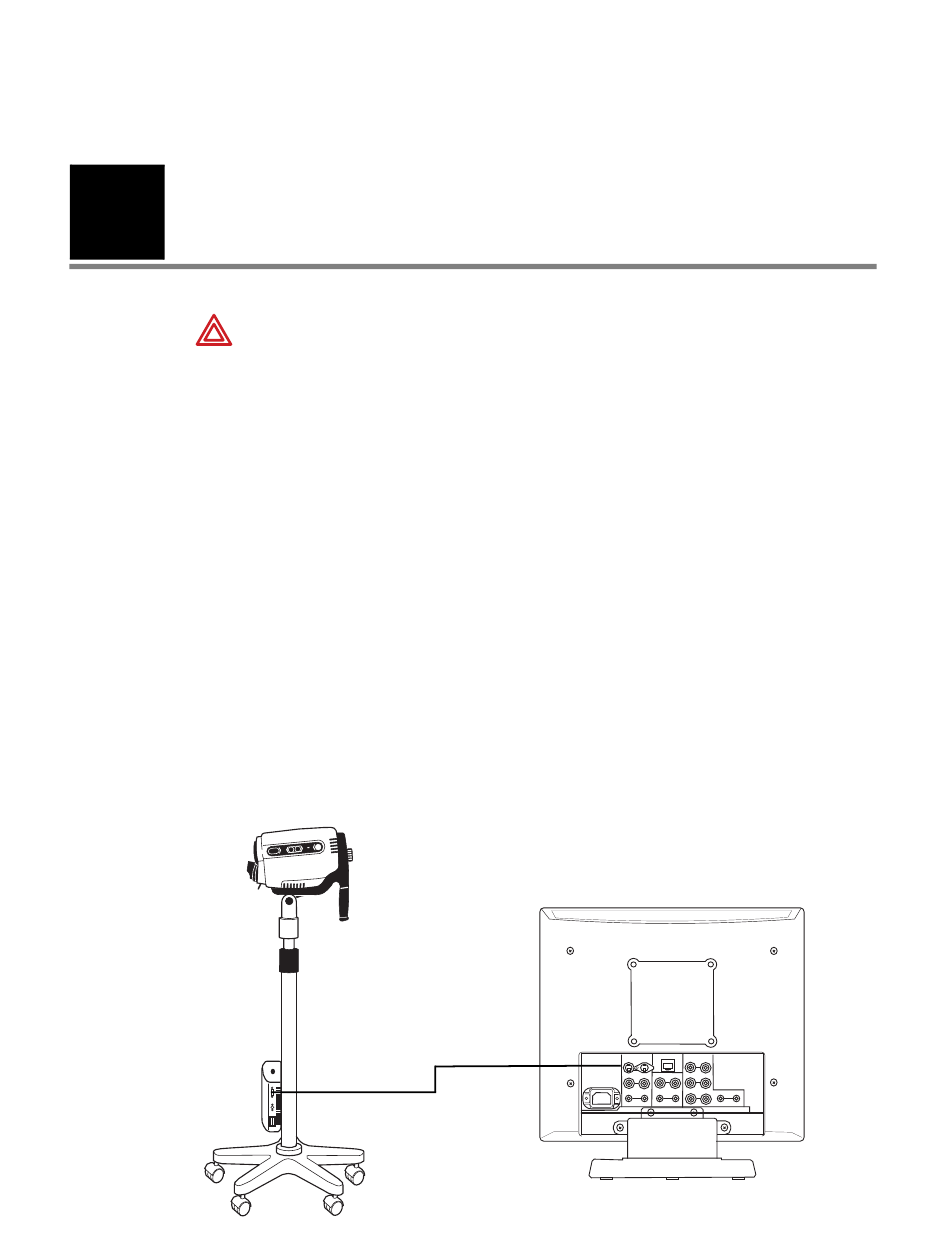

Forbindelse af Videokolposkop med monitor

ADVARSEL Hvis perifert udstyr (eksempel: monitor, videoprinter, VCR, andet)
ikke er i overensstemmelse med IEC 60601-1-1, skal de holdes væk fra
patientområdet (mindst 1,80 m fra patienten).
ADVARSEL Alle signalindgangs- og udgangs- (I/O) forbindere er udelukkende
beregnet til forbindelse med perifert udstyr (eksempel: monitor, videoprinter,
VCR), som overholder IEC 60601-1 (General Requirements for Safety, Medical
Electrical Equipment (Generelle sikkerhedskrav, elektrisk medicinaludstyr))
eller andre IEC-standarder (for eksempl IEC 60950, Information Technology
Equipment – Safety (Informationsteknologiudstyr – Sikkerhed)), som er relevante
for det perifære udstyrs art. Tilslutning af yderligere perifere enheder med
Videokolposkop kan øge risikoen forbundet med chassis- eller patientlækstrøm.
Brugeren bør tage de aktuelle krav for systemlækage i IEC 60601-1-1 (Medical
Electrical Equipment, Safety Requirements for Medical Electrical Systems
(Elektrisk medicinaludstyr, sikkerhedskrav for elektriske medicinalsystemer))
i betragtning for at opretholde operatør- og patientsikkerhed. Brugeren bør
måle lækstrøm følgeligt for at bekræfte, at der ikke er risiko for elektrisk stød.
En isoleringstransformer, som er i overensstemmelse med IEC 60601-1 og
benyttes til at strømføre de yderligere perifere enheder, kan anvendes til at
kontrollere systemlækstrømmen for at opfylde kravene i IEC 60601-1-1.
S-Videokabel til monitorens
Line A S-Video (Y/C)-ind
Monitorens bagpanel
PARALLEL REMOTE RGB/COMPONENT
LINE A
IN
OUT IN OUT
S-VIDEO
G/Y
LINE B
IN OUT IN OUT IN OUT
VIDEO VIDEO B/Pb
~AC IN
IN
IN OUT IN OUT OUT IN OUT
AUDIO
AUDIO AUDIO R/Pr
369
