Chapitre 1 Connexion de l'appareil
Connexion de séparateurs et de microfiltres
Un séparateur de signaux scinde le signal téléphonique en signaux vocaux à basse
fréquence destinés aux communications vocales et en signaux de données à haute
fréquence destinés au trafic des données. Votre fournisseur d'accès installera
généralement le séparateur en même temps que l'équipement permettant de raccorder les
lignes téléphoniques de votre site au réseau de votre fournisseur d'accès.
Il existe également des séparateurs que vous pouvez installer vous-même, selon les
équipements utilisés par votre fournisseur d'accès. Si vous installez vous-même un
séparateur de ce type, connectez le câble ADSL aux connecteurs adéquats de votre
appareil NetScreen et du séparateur (par exemple, « données » ou « voix »). Connectez
l'autre extrémité du séparateur à la prise de téléphone.
Vous devez installer un microfiltre sur chaque téléphone, fax, répondeur ou modem
analogique connecté à la ligne ADSL. Les microfiltres filtrent les parasites à haute
fréquence sur la ligne téléphonique. Installez le microfiltre sur la ligne téléphonique entre
le téléphone, le fax, le répondeur ou le modem analogique et le connecteur « voix » du
séparateur.

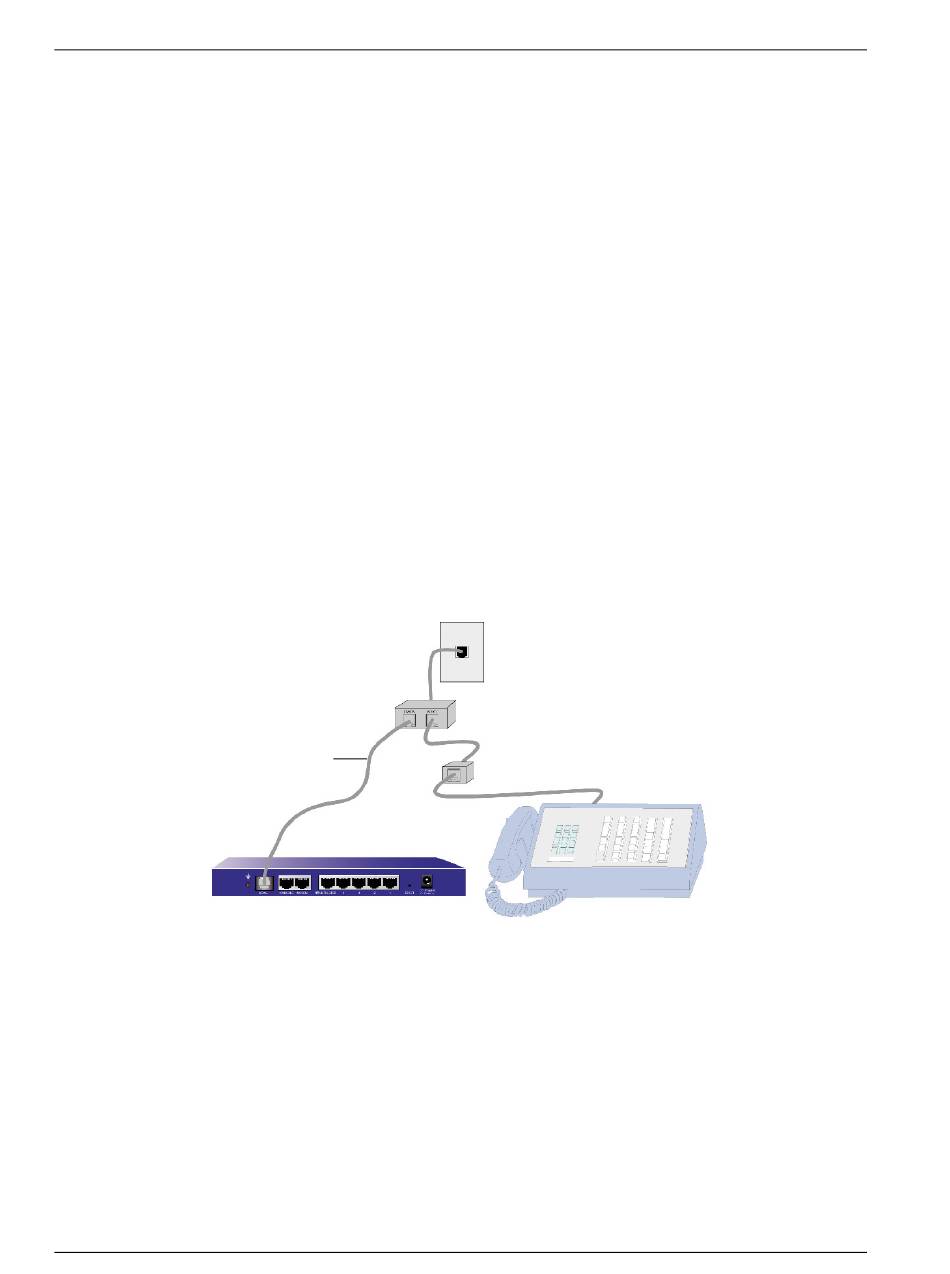

L'illustration suivante représente un exemple d'installation de microfiltre et de
séparateur sur votre site. (Vous devez vous procurer les microfiltres ou séparateurs
adéquats auprès de votre fournisseur d'accès.)

Connexion du port Trusted

L'appareil NetScreen-5GT ADSL comporte quatre ports Ethernet Trusted. Vous pouvez
utiliser l'un de ces ports pour connecter l'appareil à un réseau local par l'intermédiaire
d'un commutateur ou d'un hub interne. Vous pouvez également connecter directement
l'un ou la totalité des ports aux postes de travail, et éliminer ainsi la nécessité d'utiliser
un hub ou un commutateur. Vous pouvez utiliser des câbles de raccord croisés ou des
câbles directs pour connecter les ports Ethernet à d'autres appareils.
40
Câble ADSL
Prise de téléphone
Séparateur
Microfiltre
