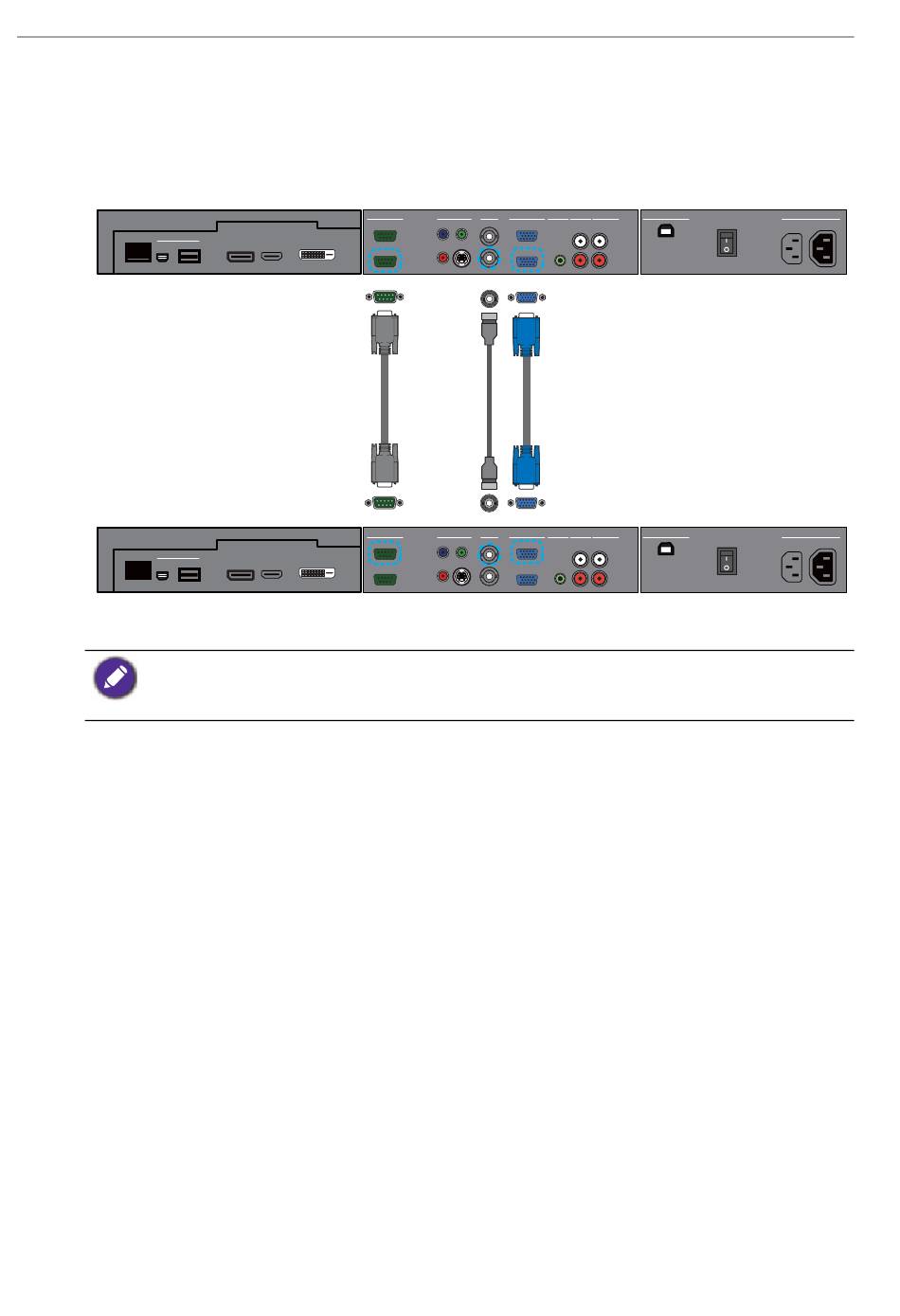

Connexion de plusieurs écrans
Vous pouvez connecter plusieurs écrans en série à un ordinateur pour la gestion. Le
nombre d'écrans que vous pouvez connecter en série dépend de la résolution du signal
d'entrée que vous utilisez.
Écran supplémentaire
MULTI-MEDIA
RJ-45
USB USB Type A
Mini-B
MULTI-MEDIA
RJ-45
USB USB Type A
Mini-B
Le premier écran
• Cette application RS-232C en série nécessite un ordinateur équipé d'un port RS-232C.
• Utilisez des câbles série nul modem pour l'application RS-232C en série.
• Évitez d'utiliser une source HDCP pour une application en série.
