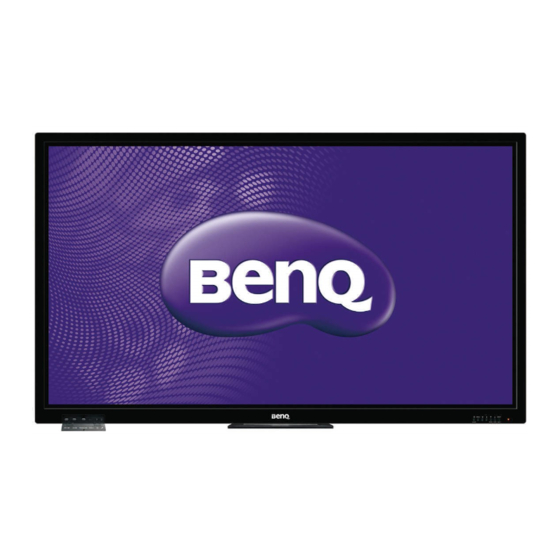

- Page 1 RP652/RP652H/RP702/RP790 Écran plat interactif Manuel d’utilisation...
-
Page 2: Décharge De Responsabilité
Décharge de responsabilité BenQ Corporation n’accorde aucune représentation ni garantie, qu’elle soit explicite ou implicite, quant au contenu du présent document. BenQ Corporation se réserve le droit de réviser le contenu de la présente publication et d’y apporter des modifications de temps à... -
Page 3: Table Des Matières
Notes sur le panneau LCD de cet écran ........3 Avis de sécurité pour la télécommande........4 Avis sur la sécurité des piles ............4 BenQ ecoFACTS................5 Contenu de l’emballage ............6 Installation de l’écran ............7 Monter l’écran.................. 7 Parties de l’écran et leurs fonctions........ - Page 4 Sommaire Configure rune connexion Internet.......... 28 Mise à jour logicielle..............29 Restaurer les paramètres par défaut........29 Ajuster le niveau de volume audio..........29 Le menu à l’écran (OSD)..........30 Présentation du menu OSD ............30 Opérations dans le menu OSD ..........31 Menu Image..................
-
Page 5: Avertissements Et Précautions De Sécurité
Avertissements et précautions de sécurité Avertissements et précautions de sécurité CET ÉQUIPEMENT DOIT ÊTRE MIS À LA TERRE Pour assurer une utilisation en toute sécurité, la prise à trois broches ne doit être insérée que dans une prise secteur standard correspondante qui est effectivement mise à... - Page 6 Avertissements et précautions de sécurité • Pour réduire le risque d’électrocution, ne retirez pas les panneaux. Aucun composant à l’intérieur susceptible d’être manipulé par l’utilisateur. Confiez les opérations d’entretien et de réparation à un technicien qualifié. • Pour éviter les blessures, monter l’écran ou installer les pieds de bureau est nécessaire avant l’utilisation.
-
Page 7: Instructions De Sécurité Importantes
Instructions de sécurité importantes Instructions de sécurité importantes 1. Lisez ces instructions. 2. Conservez ces instructions. 3. Respectez tous les avertissements. 4. Suivez toutes les instructions. 5. N’utilisez pas cet appareil près de l’eau. 6. Nettoyez uniquement avec un chiffon sec. 7. -
Page 8: Avis De Sécurité Pour La Télécommande
Instructions de sécurité importantes • Le panneau LCD se compose de pixels individuels pour afficher des images et est fabriqué selon les spécifications de conception. Bien que 99,9% de ces pixels fonctionnent normalement, 0,01% des pixels peuvent rester constamment allumés (en rouge, bleu ou vert) ou éteints. -
Page 9: Benq Ecofacts
Instructions de sécurité importantes BenQ ecoFACTS BenQ has been dedicated to the design and development of greener product as part of its aspiration to realize the ideal of the "Bringing Enjoyment 'N Quality to Life" corporate vision with the ultimate goal to achieve a low-carbon society. Besides meeting... -
Page 10: Contenu De L'emballage
Contenu de l’emballage Contenu de l’emballage Ouvrez l’emballage commercial et vérifiez le contenu. Si un des éléments est absent ou endommagé, veuillez contacter votre revendeur immédiatement. 4 cordons 1 câble D-Sub Écran LCD Télécommande d’alimentation (15 broches) Support des stylets 1 câble USB 2 piles AAA/LR3 2 stylets tactiles... -
Page 11: Installation De L'écran
4. Identifiez les trous de vis du montage mural sur le dos de l’écran comme montré dans l’illustration. *Type de vis : M8 *Type de vis : M6 *Type de vis : M8 RP652/RP652H RP702 RP790 5. Installez le support mural sur Épaisseur du l’écran et fixez l’écran au mur selon... -
Page 12: Installer Le Support Des Stylets
Installation de l’écran • Pour maintenir une bonne ventilation, gardez au moins 10 mm (0,39") 10 mm d’espace libre entre l’arrière de l’écran et le mur. • Veuillez consulter un technicien professionnel pour les installations murales. Le fabricant décline toute responsabilité... -
Page 13: Parties De L'écran Et Leurs Fonctions
Parties de l’écran et leurs fonctions Parties de l’écran et leurs fonctions Panneau avant/arrière Description OPS USB Étends le port USB de l’ordinateur vers OPS USB à l’avant. Accède aux fichiers multimédia sur les lecteurs USB M-USB directement. Connecte le câble USB de l’écran à un ordinateur pour utiliser TOUCH USB 1 le module tactile. -
Page 14: Prises D'entrée/Sortie
Parties de l’écran et leurs fonctions • Sélectionne/confirme les options dans le menu à l’écran (OSD). • Sélectionne la source d’entrée. INPUT/BACK • Dans le système d’exploitation Android, appuyez pour revenir à l’écran précédent. Utilisé pour isoler l’alimentation électrique du système. •... -
Page 15: Fente D'option
Parties de l’écran et leurs fonctions Utilisé pour le contrôle externe. • RS232 IN : Reçoit les signaux de commande d’un ordinateur ou d’un autre écran. RS232(IN/OUT) • RS232 OUT : Envoie les signaux de commande de l’entrée RS232 IN à un autre écran. Reçoit les signaux HDMI depuis un périphérique externe. -
Page 16: Télécommande
Parties de l’écran et leurs fonctions Télécommande ALIMENTATION Éteint ou allume l’écran. INPUT Permet de choisir la source d’entrée. CH RETURN Retourne au canal de programme précédent. INFO Indique la source d’entrée et la résolution actuelles. Affiche le canal de programme préféré. 16:9 Change le format de l’image à... - Page 17 Parties de l’écran et leurs fonctions M-Player Bascule le système en système d’exploitation Android, puis ouvre l’appli multimédia. Write Bascule le système en système d’exploitation Android, puis ouvre l’appli EZ Write 2.0. Eye Care Définit le mode d’affichage au mode Salle de classe.
-
Page 18: Utilisation De La Télécommande
Parties de l’écran et leurs fonctions Utilisation de la télécommande Installation des piles de la télécommande 1. Ouvrez du couvercle du compartiment des piles de la télécommande. 2. Insérez les piles fournies en vous assurant que les bornes positives et négatives marquées sur les piles correspondent aux marques (+) et (-) dans le compartiment des piles. -
Page 19: Connexion
Connexion Connexion Connexion des signaux audio/vidéo Faites attention aux notes suivantes lorsque vous connectez les câbles : • Veuillez éteindre tous les appareils. • Familiarisez-vous avec les ports audio/vidéo sur l’écran et les appareils que vous souhaitez utiliser. Il faut savoir que les connexions incorrectes peuvent affecter la qualité d’image. -
Page 20: Connexion Des Entrées Numériques
Connexion Connexion des entrées numériques 1. Connectez la prise de sortie HDMI d’un ordinateur ou périphérique A/V (comme un magnétoscope ou un lecteur de DVD) à la prise d’entrée HDMI 3 sur l’écran aux en utilisant un câble HDMI. 2. Pour afficher l’image vidéo de cette entrée, appuyez le bouton INPUT sur la télécommande et sélectionnez HDMI 3. -
Page 21: Connexion De L'entrée Vidéo En Composantes Ypbpr
Connexion Connexion de l’entrée vidéo en composantes YPbPr 1. Connectez les prises YPbPr sur l’écran aux prises de sortie composantes sur un périphérique A/V (comme un magnétoscope ou un lecteur de DVD) en utilisant un câble vidéo en composantes. 2. Connectez les prises de sortie audio du lecteur de DVD aux prises AV OUT(L/R) sur l’écran en utilisant un câble audio approprié. -
Page 22: Connexion Des Entrées Av Et S-Vidéo
Connexion Connexion des entrées AV et S-Vidéo 1. Connectez la prise AV IN(L/R) sur l’écran à la prise de sortie sur un périphérique A/ V (comme un magnétoscope) en utilisant un câble vidéo approprié. 2. Connectez les prises de sortie audio du magnétoscope aux prises AV OUT(L/R) sur l’écran avec un câble audio approprié. -
Page 23: Connexion Des Entrées Multimédia
Connexion Connexion des entrées multimédia Pour afficher les fichiers multimédia sur le lecteur flash USB : 1. Branchez le lecteur flash USB dans le port M-USB. 2. Une boîte de dialogue apparaît à l’écran. Sélectionnez Ok pour accéder au mode multimédia. -
Page 24: Connexion De L'alimentation
Connexion Connexion de l’alimentation Branchez une extrémité du cordon d’alimentation dans la prise Alimentation sur l’écran et l’autre extrémité dans une prise secteur appropriée (si la prise est commutable, allumez l’interrupteur). • Le cordon d’alimentation fourni est adapté pour une utilisation avec une alimentation 110-240V CA seulement. -
Page 25: Utilisation De L'écran Tactile
Utilisation de l’écran tactile Utilisation de l’écran tactile Vous pouvez utiliser l’écran tactile optique pour contrôler votre système d’exploitation. L’écran tactile permet d’émuler les fonctions de souris de base et prend en charge les fonctions tactiles multipoint pour Windows 7/8*. Le tableau suivant présente une liste des gestes que vous pouvez utiliser sur l’écran tactile. - Page 26 Utilisation de l’écran tactile Fonctions du système Gestes d’exploitation Pour Windows Vista et Windows 7 Faites glisser un doigt à gauche ou à droite. Sélection Faites glisser rapidement votre doigt dans une direction souhaitée. Panoramique haut / Panoramique bas / Retour / Avant Fonctions tactiles multipoint Pour Windows 7 - versions Familiale Premium, Professionnel, Entreprise et Intégrale...
- Page 27 Utilisation de l’écran tactile Fonctions du système Gestes d’exploitation • Déplacez deux doigts dans des directions opposées. • Utilisez un seul doigt pour pivoter autour d’un autre. Pris en charge par certaines applications Appuyez deux doigts en même temps. La cible doit être le point médian entre les doigts. Pris en charge par certaines applications Pour Windows XP, Windows Vista et Windows 7...
- Page 28 Utilisation de l’écran tactile Geste Description Faire glisser pour panoramique Faire glisser est principalement utilisé pour les interactions de panoramique, mais peut aussi être utilisé pour déplacer, dessiner ou écrire. Faire glisser peut également être utilisé pour cibler des petits éléments denses en frottant (en faisant glisser le doigt sur les objets tels que les cases d’option).
-
Page 29: Instructions Importantes Pour L'utilisation De L'écran Tactile
Utilisation de l’écran tactile Instructions importantes pour l’utilisation de l’écran tactile Veuillez nettoyer le cadre en cas de signe de mauvais fonctionnement de l’écran tactile. • Avant de nettoyer l’écran, assurez-vous que l’écran est éteint, et débranchez le cordon d’alimentation. •... -
Page 30: Opérations De Base
Suivez les instructions à l’écran ou les étapes ci-dessous pour démarrer votre écran et terminer la configuration initiale. 1. Allumez l’écran. Attendez que l’écran démarrer avec l’écran BenQ. Cela peut prendre un certain temps. 2. Appuyez sur Suivant sur l’écran pour commencer. Suivez les instructions à l’écran pour configurer la langue, la date et l’heure, et le réseau. -
Page 31: Changement Des Signaux D'entrée
RP652/RP652H et RP702 RP790 Téléchargement de logiciel BenQ peut publier périodiquement des mises à jour logicielles qui peuvent ajouter des fonctions ou applications associées à votre écran. Pour vérifier s’il y a une mise à jour logicielle disponible pour votre périphérique ou pour obtenir la clé de licence du logiciel, veuillez visiter http://DSdownload.BenQ.com. -
Page 32: Configure Rune Connexion Internet
Sélectionnez enregistrer et appuyez le bouton OK. Un message de succès apparaît à l’écran. Connexion sans fil Cet écran prend en charge uniquement la clé WiFi BenQ WDRT8192. Veuillez contacter votre revendeur local pour plus d’informations sur la configuration de la connexion sans fil. -
Page 33: Mise À Jour Logicielle
Opérations de base Mise à jour logicielle Chaque fois qu’une nouvelle version du logiciel est disponible, le système détecte automatiquement la mise à jour et vous invite à la télécharger à chaque fois que vous allumez l’écran. Mise à jour système Nouvelle image de mise à... -
Page 34: Le Menu À L'écran (Osd)
Le menu à l’écran (OSD) Le menu à l’écran (OSD) Présentation du menu OSD Nom du menu Options/fonctions Voir page • Mode d'image • Contraste • Luminosité • Teinte • Netteté Image • Saturation • Température des couleurs • Mode zoom •... -
Page 35: Opérations Dans Le Menu Osd
Le menu à l’écran (OSD) Opérations dans le menu OSD Utilisation des boutons du panneau de Utilisation de la télécommande commande 1. Appuyez le bouton MENU pour ouvrir 1. Appuyez le bouton MENU pour ouvrir le menu OSD. le menu OSD. 2. -
Page 36: Menu Image
Le menu à l’écran (OSD) Menu Image Les images d’écran et les icônes dans ce document sont pour référence seulement. Les affichages réels peuvent varier. Image Mode d'image Salle de classe Contraste Luminosité Teinte Netteté Saturation Température des couleurs Chaud Mode zoom Plein Déplacer... -
Page 37: Menu Son
Le menu à l’écran (OSD) Réduction du Réduit le bruit électrique de l’image causé par différents lecteurs multimédia. Les options disponibles sont Moyen, Haut, Désactivé et bruit de l'image Bas. Ajuste les paramètres de l’affichage PC. Définit mode d’image PC sur Auto Mode image régler pour synchroniser l’écran automatiquement, ou effectue un réglage précis manuellement de Horloge, Phase, Position horizontale et... -
Page 38: Menu Paramètre
Le menu à l’écran (OSD) Menu Paramètre Les images d’écran et les icônes dans ce document sont pour référence seulement. Les affichages réels peuvent varier. Paramètre Durée du menu 15 secondes Rappeler Déplacer Basculer Menu:Quitter Ok/Source:Sélectionner Description Ajuste le temps d’affichage du menu à l’écran. Les options disponibles sont Durée du menu 5 secondes, 10 secondes, 15 secondes, 20 secondes, 30 secondes ou Toujours. -
Page 39: Travailler Avec Le Système D'exploitation Android
Travailler avec le système d’exploitation Android Travailler avec le système d’exploitation Android Pour basculer au système d’exploitation Android, procédez comme suit : 1. Appuyez le bouton INPUT de la télécommande ou du panneau de commande et sélectionnez ANDROID. L’écran d’accueil apparaît : 2. -
Page 40: À Propos Du Centre Des Applications
Travailler avec le système d’exploitation Android À propos du Centre des applications Pour opérer le système d’exploitation Android, utilisez le stylet ou les boutons de la télécommande. Nom d’application/Icône Description Accède aux pages Web. Consultez Navigateur à la page 38 Navigateur ( pour plus d’informations. - Page 41 Travailler avec le système d’exploitation Android EZWrite 2.0 Appuyez sur pour lancer EZWrite 2.0. Avec cette application, vous pouvez utiliser les outils d’annotation pour dessiner sur l’écran ou éditer le document. Appuyez sur l’icône sur le panneau gauche pour activer sa fonction. Appuyez et maintenez sur l’icône pour accéder à...
-
Page 42: Navigateur
Travailler avec le système d’exploitation Android Navigateur Appuyez sur pour lancer Navigateur. Avec cette application, vous pouvez afficher les pages Web. Avant de lancer l’application, assurez-vous que votre écran est correctement connecté à Internet. Appuyez sur l’icône sur le panneau supérieur pour activer sa fonction. Faites glisser sur l’écran pour faire défiler la page affichée. -
Page 43: Es File Explorer
Travailler avec le système d’exploitation Android ES File Explorer Appuyez sur pour lancer ES File Explorer. Avec cette application, vous pouvez gérer les fichiers et les applications. Appuyez sur la catégorie sur le panneau de gauche et sélectionnez le dossier souhaité à parcourir. -
Page 44: Wps Office
Travailler avec le système d’exploitation Android WPS Office Appuyez sur pour lancer WPS Office. Avec cette application, vous pouvez ouvrir presque tous les formats de fichiers y compris les PDF et les documents Microsoft Word, PowerPoint et Excel. Appuyez sur l’icône sur le panneau supérieur pour accéder à sa fonction. Fonction Description Ouvrir... -
Page 45: Multimédia
Travailler avec le système d’exploitation Android Multimédia Appuyez sur pour lancer Multimédia. Avec cette application, vous pouvez parcourir les photos, chansons ou vidéos stockées sur la mémoire interne ou les périphériques de stockage connectés. • Appuyez sur tous pour afficher tous les fichiers. •... - Page 46 Travailler avec le système d’exploitation Android Photo Taille de DRAM Format Décoder Résolution nécessaire JPG / JPEG Ligne de base 15360x8640 3,96 Progressive 1024x768 Non-entrelacé 9600x6400 3,66 Entrelacé 1200x800 3,66 9600x6400 3,66 Audio Format Décoder Remarque Licence nécessaire lors de l’utilisation du format AC3 AAC / M4A...
-
Page 47: Paramètres
Travailler avec le système d’exploitation Android Paramètres Appuyez sur pour lancer Paramètres. Avec cette application, vous pouvez afficher et configurer les paramètres de votre périphérique. Paramètres système Gestionnaire d'application Réseau Language & input Date et heure Sauvegarder/Mettre à jour À propos de Appuyez sur l’option de menu désirée pour accéder à... -
Page 48: Informations Du Produit
Informations du produit Informations du produit Spécifications Spécifications Élément RP652 RP652H RP702 RP790 Rétroéclairage DÉL DÉL DÉL DÉL Taille du panneau 65" 65" 70" 79" 0,744 mm x 0,744 mm x 0,807 mm x 0,453 mm x Taille de pixel (mm) - Page 49 Informations du produit Ordinateur VGA (D-Sub 15 broches) Vidéo Vidéo Vidéo Vidéo composite composite composite composite (prises (prises (prises (prises RCA), RCA), RCA), RCA), YPbPr Vidéo YPbPr YPbPr YPbPr (prises RCA), (prises (prises (prises HDMI 1.3 x 3, RCA), RCA), RCA), HDMI 1.4 x 2 Input...
- Page 50 Play™ n'est donc pas disponible. APK peut ne pas être installé dans l'emplacement par défaut, sauf autorisation donnée par les unités de direction. Contactez votre revendeur BenQ pour le support requis pour l'autorisation de la direction. Sans l'autorisation de la direction, la fonction d'installation ne fonctionnera pas.
-
Page 51: Dimensions
Informations du produit Dimensions RP652 Unité : mm... - Page 52 Informations du produit RP652H Unité : mm...
- Page 53 Informations du produit RP702 Unité : mm...
- Page 54 Informations du produit RP790 Unité : mm...
-
Page 55: Résolution Du Signal D'entrée Prise En Charge
Informations du produit Résolution du signal d’entrée prise en charge RP652/RP652H et RP702 Source d’entrée Résolution YPbPr HDMI 640 x 480 à 60Hz 720 x 400 à 70Hz 800 x 600 à 60Hz 1024 x 768 à 60Hz 1280 x 720 à 60Hz 1280 x 768 à... - Page 56 Informations du produit RP790 Source d’entrée Résolution YPbPr HDMI 640 x 480 à 60Hz 720 x 400 à 70Hz 800 x 600 à 60Hz 1024 x 768 à 60Hz 1280 x 720 à 60Hz 1280 x 768 à 60Hz 1280 x 960 à 60Hz 1280 x 1024 à...
-
Page 57: Dépannage
Dépannage Dépannage Problème Solution Pas d’image Vérifiez ce qui suit : • L’écran est-il allumé ? Vérifiez le témoin d’alimentation de l’écran. • L’appareil de source du signal est-il allumé ? Allumez l’appareil et réessayez. • Des connexions de câbles sont-elles lâches ? Assurez-vous que tous les câbles sont bien connectés. - Page 58 Dépannage La télécommande ne • Vérifiez que les piles ne sont pas orientées fonctionne pas incorrectement. • Vérifiez que les piles ne sont pas mortes. • Vérifiez votre distance et angle par rapport à l’écran. • Vérifiez que la télécommande est correctement pointée vers la fenêtre du capteur de la télécommande sur l’écran.
