22 Connexion

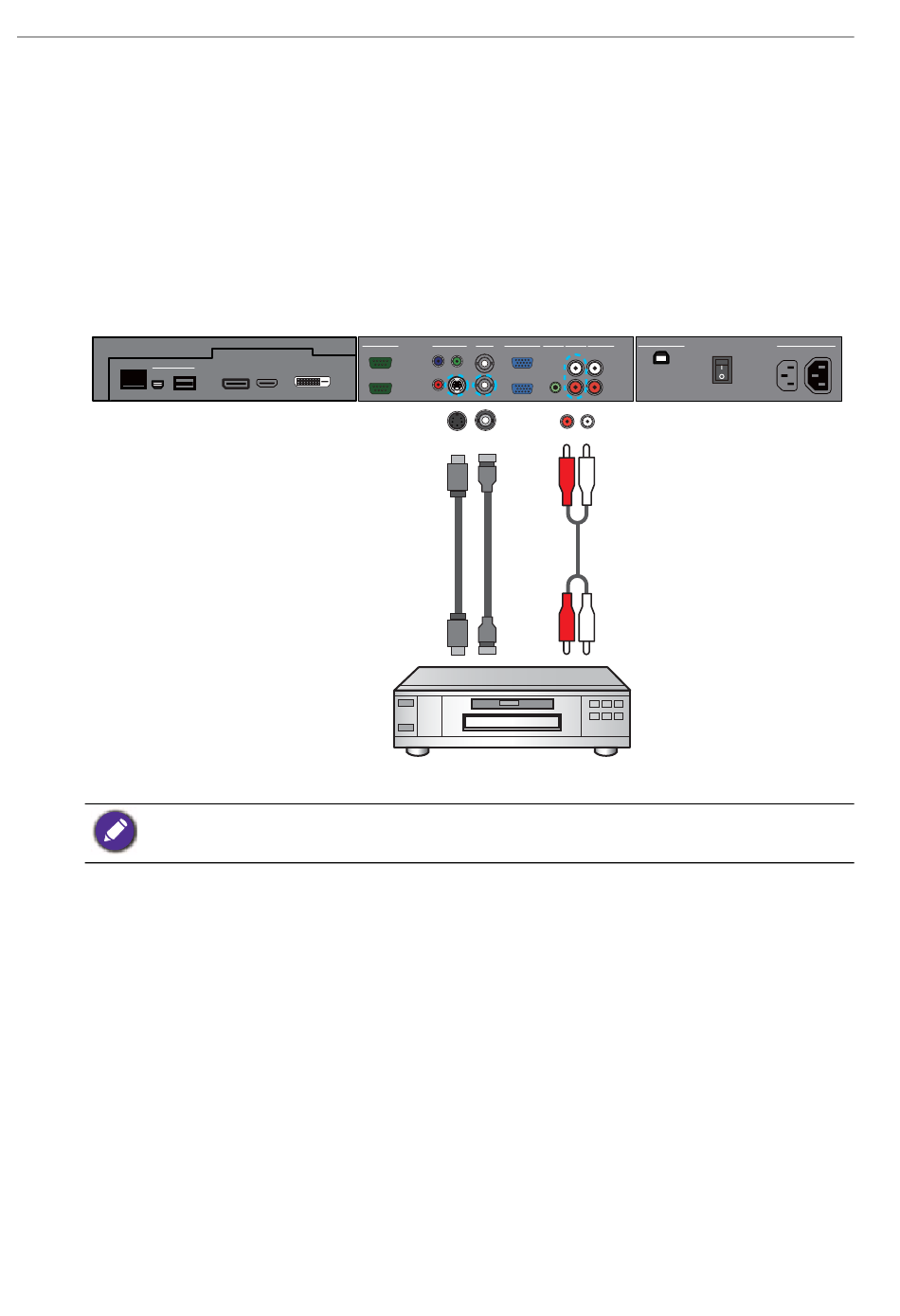

Connexion des entrées AV et S-Vidéo
1. Connectez la prise VIDEO IN (S-VIDEO) ou AV IN sur l'écran à la prise de sortie
sur un périphérique A/V (comme un magnétoscope) en utilisant un câble vidéo
approprié.
2. Connectez les prises de sortie audio du magnétoscope aux prises AUDIO IN sur
l'écran avec un câble audio approprié.
3. Pour afficher l'image vidéo de cette entrée, appuyez le bouton AV sur la
télécommande pour le signal AV ou appuyez le bouton INPUT sur la télécommande
pour le signal S-Vidéo. Pour sélectionner une source audio appropriée, voir
audio à la page 38
MULTI-MEDIA
RJ-45
USB USB Type A
Mini-B
Les câbles ne sont pas fournis et doivent être achetés séparément.
pour des détails.
RS-232C
OUT
IN
DP HDMI
Câble S-Vidéo
Lecteur de DVD / magnétoscope
VIDEO IN AV VGA AUDIO IN AUDIO IN AUDIO OUT
AUDIO 1 AUDIO 2
Pb Y
OUT
L
OUT
S-VIDEO
Pr
IN
IN
R
Câble
Câble audio
AV
Source
USB TYPE B FOR TOUCH AC SWITCH 100-240V~50-60Hz
ON/OFF
3.4A
IN
1.7A
OUT
