Connexion
Connexion des signaux audio/vidéo
Faites attention aux notes suivantes lorsque vous connectez les câbles :
• Veuillez allumer tous les périphériques.
• Familiarisez-vous avec les ports audio/vidéo sur l'écran et les périphériques que vous
souhaitez utiliser. Il faut savoir que les connexions incorrectes peuvent affecter la qualité
d'image.
• Ne retirez pas les câbles des ports en tirant sur le câble lui-même. Saisissez toujours et
tirez les connecteurs à l'extrémité du câble.
• Vérifiez que tous les câbles sont bien insérés et fermement en place.

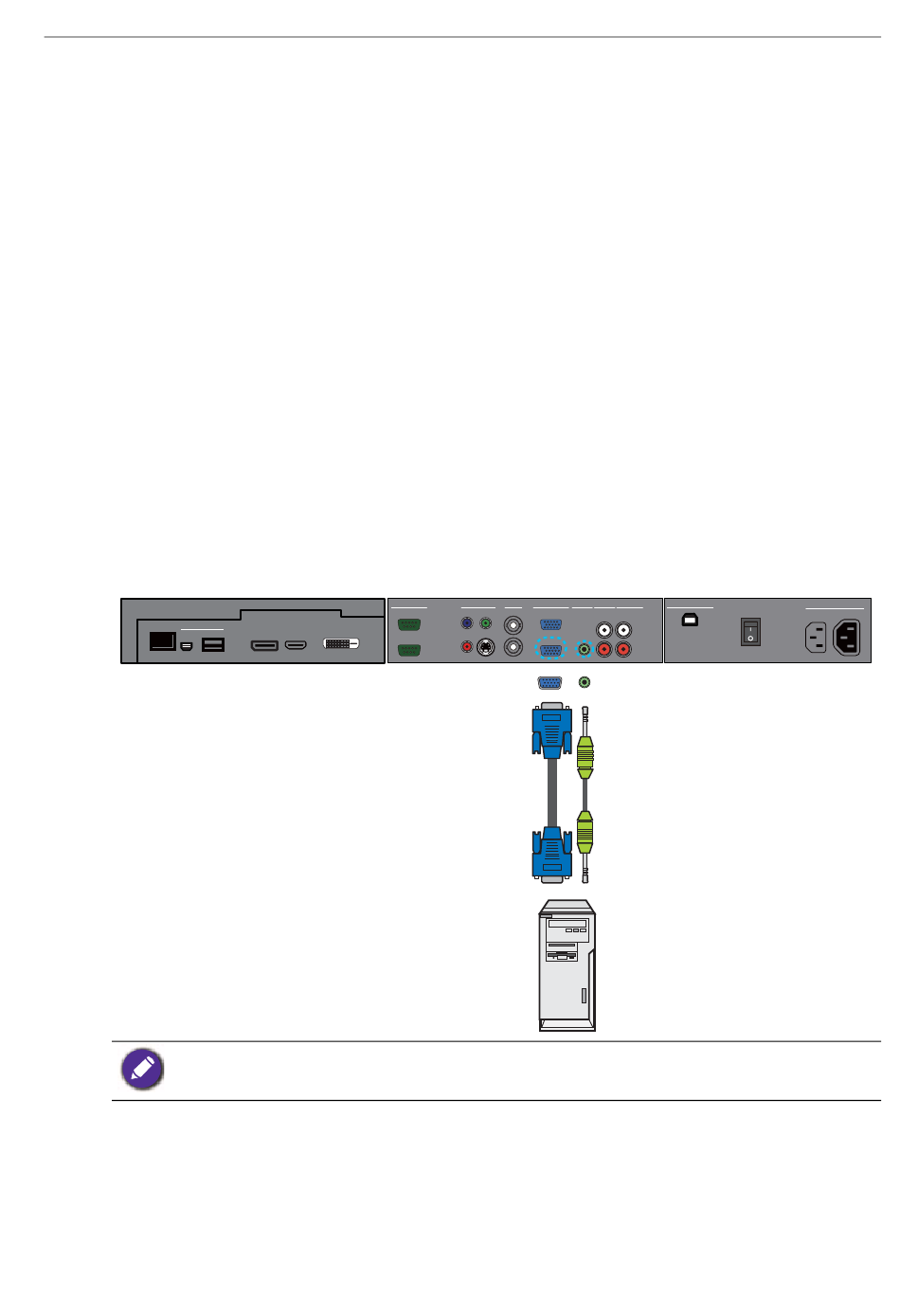

Connexion de l'entrée VGA
1. Connectez la prise VGA IN sur l'écran à la prise de sortie VGA d'un ordinateur en
utilisant un câble D-Sub (15 broches).
2. Connectez la prise de sortie audio de l'ordinateur à la prise AUDIO IN (AUDIO1)
sur l'écran avec un câble audio approprié.
3. Pour afficher les images de cette entrée, appuyez le bouton VGA sur la
télécommande. Pour sélectionner une source audio appropriée, voir
à la page 38
MULTI-MEDIA
RJ-45
USB
USB Type A
Mini-B
Le câble audio n'est pas fourni et doit être acheté séparément.
pour des détails.
RS-232C
OUT
IN
DP
HDMI
Câble D-Sub (15 broches)
VIDEO IN
AV
VGA
AUDIO IN
AUDIO IN
AUDIO 1
AUDIO 2
Y
Pb
OUT
OUT
S-VIDEO
Pr
IN
IN
Ordinateur
Connexion
Source audio
AUDIO OUT
AC SWITCH
USB TYPE B FOR TOUCH
ON/OFF
L
R
Câble audio
19
100-240V~50-60Hz
3.4A
1.7A
IN
OUT
