Montage

CONNEXION DE LA BATTERIE AU
MOTEUR
Le moteur est équipé d'un alternateur
pour permettre l'utilisation d'une batterie
éloignée. Le moteur peut également être
connecté à la batterie du véhicule.
Retirez le câble de
la borne négative (-)
de la batterie avant tout raccordement au
moteur, ou lors de l'entretien.
1. Utilisez une batterie de 12 volts avec
une valeur nominale ampères-heures
d'au moins 18 AH.
2. Retirez l'écrou de la borne gauche du
solénoïde de démarreur. Connectez
le câble positif (+) à cette borne
et remettez l'écrou en place (voir
Figure 6).
3. Branchez le câble négatif (-) à un
boulon de fixation du moteur, un
boulon du châssis ou à une autre
bonne connexion à la terre du moteur.
4. Reconnectez le câble négatif à la
batterie.
F8
Brancher le
câble positif au
positive (+)
plot gauche
cable to
left stud
Solénoïd de démarrage
Câble négatif (-) du la
batterie

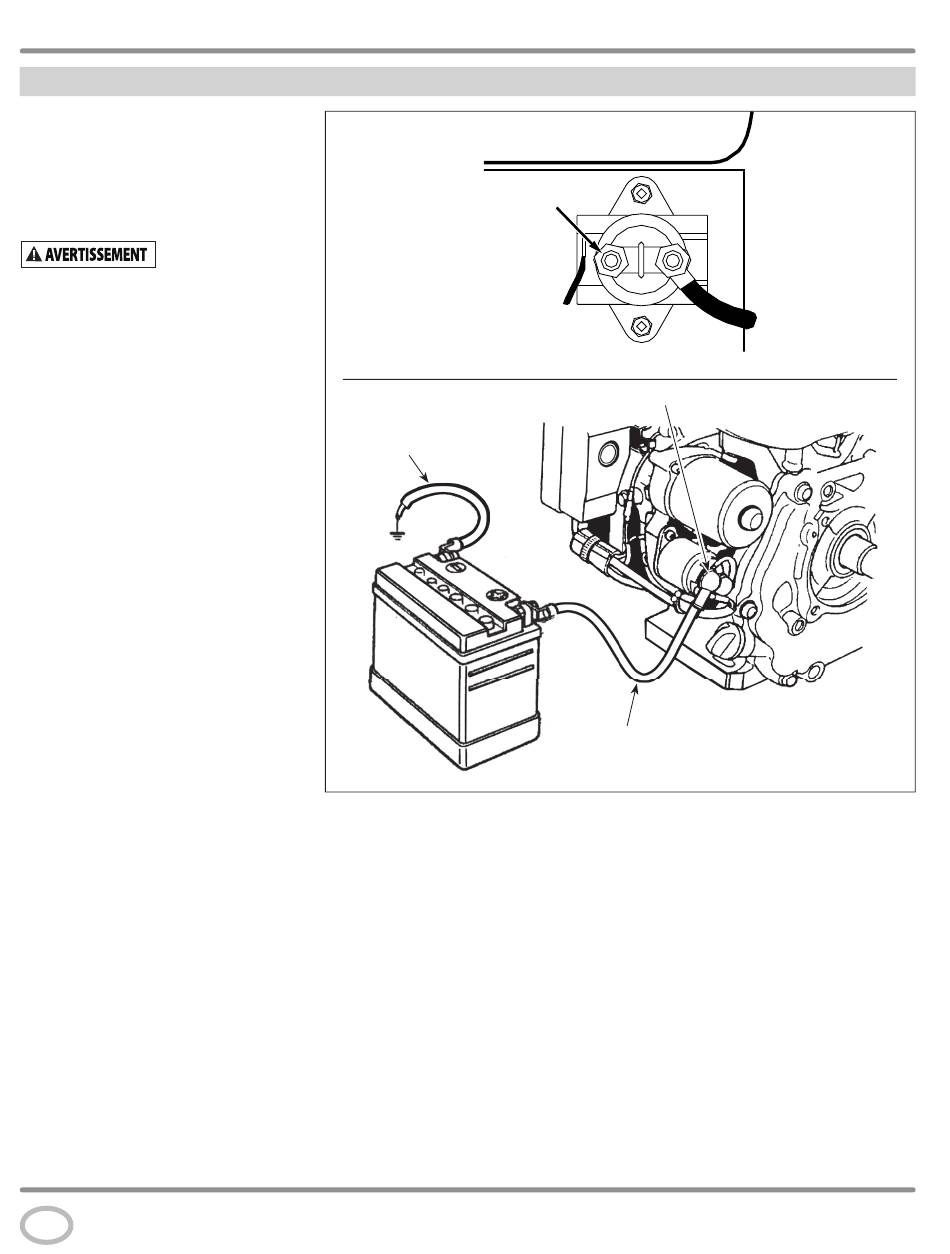

Figure 6
Réservoir à essence
Fuel Tank
Attach
Solénoïde de démarreur
Câble positif (+) du la
batterie
