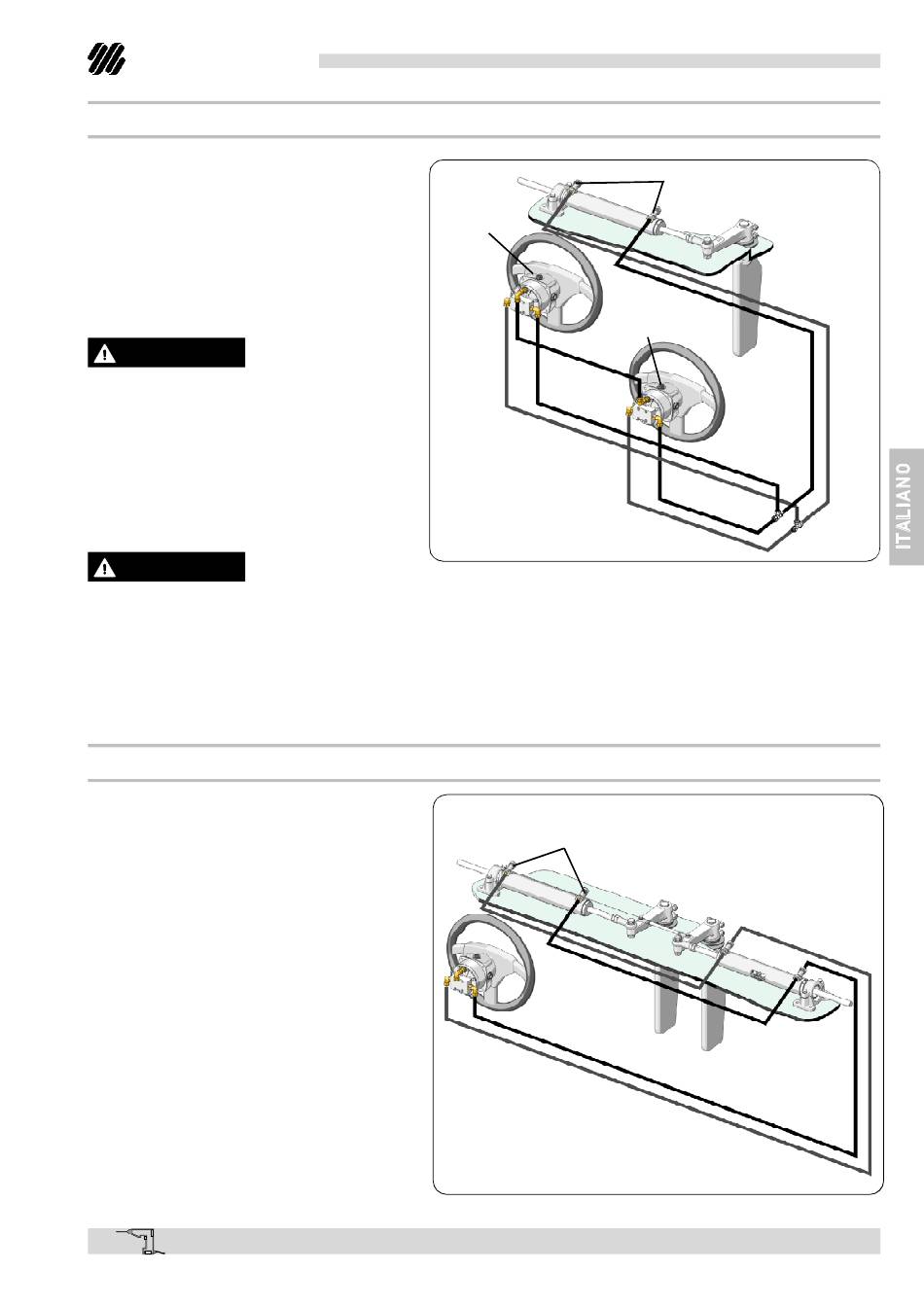

3.5.2 Stazione di guida doppia/ cilindro singolo
- Svitare manualmente le due valvole di
spurgo sui raccordi a T del cilindro e
portare il cilindro in battuta da un lato.
- Posizionare la bottiglia dell'olio in pros-
simità della stazione di guida primaria
(superiore) secondo quanto indicato in
precedenza.
AVVERTENZA
Attendere che l'olio sia arrivato al serbato-
io inferiore e che entrambi i serbatoi siano
riempiti.
- Seguire la procedura di spurgo indicata
al paragrafo 3.5.1 partendo dalla
stazione di guida inferiore e ripeterla
agendo sulla stazione
periore.
AVVERTENZA
Per il serbatoio della stazione di guida supplementare (inferiore) utilizzare esclusivamente il tappo senza
foro di sfiato. Per il serbatoio della stazione di guida primaria (superiore) utilizzare esclusivamente il
tappo con il foro di sfiato.
- Ripetere almeno 3 volte l'intera procedura al fine di garantire la completa assenza di aria all'interno del
circuito.
3.5.3 Stazione di guida singola/ doppio cilindro
- Svitare manualmente le due valvole di
spurgo sui raccordi a T del cilindro e
portare i cilindri in battuta da un lato.
- Posizionare la bottiglia dell'olio come
indicato al paragrafo 3.5.1.
- Seguire la stessa procedura di spurgo indi
cata nel caso di una singola stazione di gui-
da/cilindro singolo (paragrafo 3.5.1).
Tenendo presente che durante la rotazio-
ne del volante si muovono entram-
bi i cilindri.
- Ripetere più volte l'intera procedura al fine
di garantire la completa assenza di aria
all'internodel circuito.
tappo con
sfiato
di guida su-
CILINDRI IDRAULICI PER MOTORI ENTROBORDO
Manuale di installazione e manutenzione
valvole
l
di spurgo
l
l
tappo
senza sfiato
l
valvole
di spurgo
l
l
