ULTRAFLEX

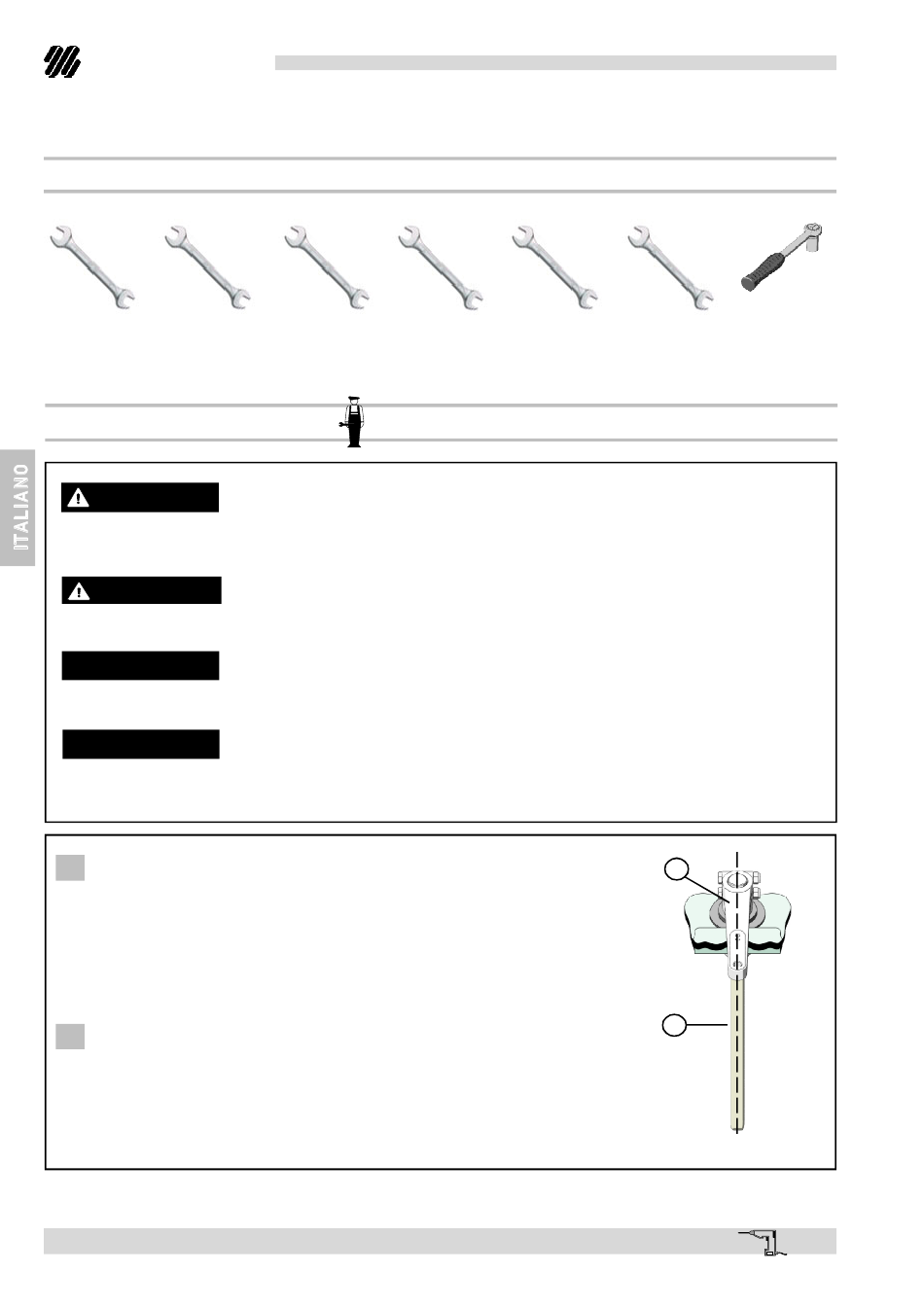

3 INSTALLAZIONE

3.1 Utensili necessari

Chiave
Chiave
esagonale esagonale
13 mm
10 mm

3.2 Installazione del cilindro

PERICOLO
Un braccio più corto di quello indicato potrebbe mandare in fine corsa il timone anzichè il cilindro provo-
cando la rottura del sistema di guida e la conseguente perdita di controllo dell'imbarcazione.
AVVERTENZA
Un braccio più lungo riduce l'angolo di sterzata.
NOTA
Se il braccetto non è già montato, consultare le istruzioni di montaggio del costruttore del braccetto.
NOTA
Per la scelta del braccetto in base al tipo di applicazione utilizzata consultare il paragrafo 1.6.
1 Verificare che il braccetto (1) e la pala del timone (2) siano allineati,
quindi centrarli rispetto all'asse longitudinale "y".
2 Procedere al montaggio seguendo quanto indicato ai capitoli 1.4 e 1.5.
Se necessario procedere avvitando e svitando la testa a snodo seguendo
le istruzioni riportate nella tabella alla pagina seguente.
pag. 34
di 71 -
CILINDRI IDRAULICI PER MOTORI ENTROBORDO
Chiave Chiave
esagonale esagonale
17 mm 22 mm
Manuale di installazione e manutenzione
Chiave
Chiave
esagonale esagonale
3/4"
15/16"
1
2
Chiave
dinamometrica
l
l
y
