3. Connectez le fil rouge/blanc au côté 5W de
l'ampoule du feu de position arrière (Figure 18).
4. Placez le bloc optique dans le boîtier en caoutchouc
(veillez à orienter l'ampoule d'indicateur de direction
à l'extérieur) et poussez le verre en place.
Connexion à l'éclairage de la plaque
d'immatriculation

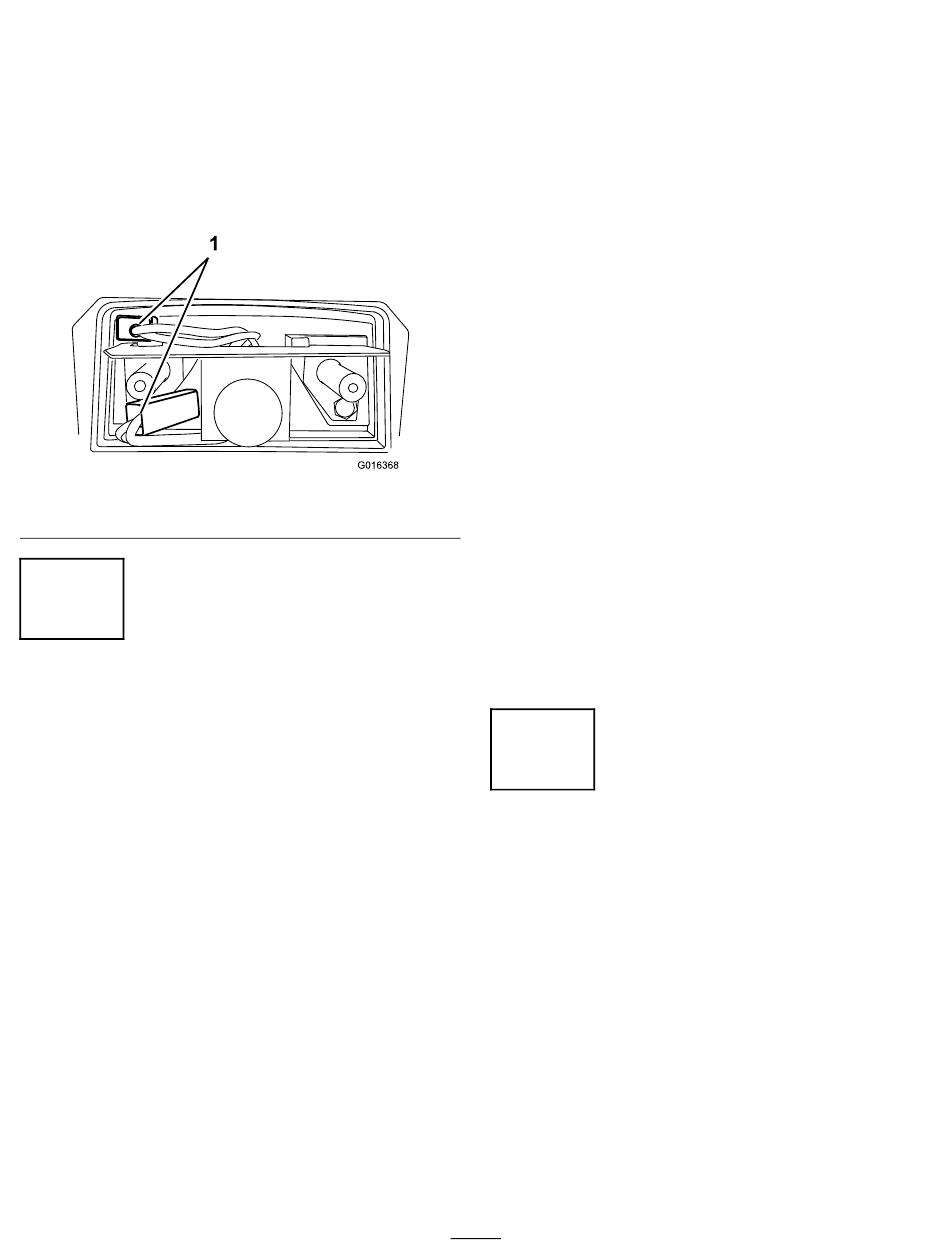

Connectez l'éclairage de la plaque d'immatriculation
comme illustré à la Figure 19.
1. Faire les connexions ici
7
Pose des éclairages, de
l'avertisseur sonore et
de l'interrupteur général
d'éclairage
Aucune pièce requise
Procédure
Connexion au phare gauche et à l'avertisseur sonore
1. Amenez la branche du faisceau de câblage avec
les connecteurs jusqu'au phare et à l'indicateur de
direction gauche et à l'avertisseur sonore (Figure 14).
2. Acheminez la branche du faisceau de câblage le long
et sous la traverse arrière, puis dans le châssis au
niveau de la roue arrière (Figure 16).
Connexion à l'éclairage et l'avertisseur sonore
1. Fixez le faisceau de câblage sous le support
d'éclairage avec les serre-câble.
2. Éliminez le mou du faisceau de câblage en le tirant
en arrière à travers le châssis et vers le panneau de
commande, puis fixez-le en position.
Figure 19
Remarque: Éloignez le faisceau des pièces
mobiles.
Connexion au phare droit
1. Acheminez la dernière branche du faisceau de
câblage avec les connecteurs jusqu'à l'interrupteur
général d'éclairage et le phare et l'indicateur de
direction droits (Figure 12) à travers le châssis droit
au niveau de la roue arrière vers le phare (Figure 16).
2. Connectez à l'éclairage.
3. Fixez le faisceau de câblage à la face inférieure de la
plaque d'éclairage avec un serre-câble, et éliminez le
mou restant en tirant le câble en arrière à travers le
châssis vers le panneau de commande.
4. Fixez le faisceau de câblage en position comme
illustré à la Figure 16.
Remarque: Éloignez le faisceau des pièces
mobiles.
Connexion à l'interrupteur général d'éclairage
1. Connectez le connecteur à 3 et 4 voies à l'interrupteur
général d'éclairage.
2. Fixez le faisceau de câblage au levier de commande
de déplacement avec un serre-câble et veillez laisser
un jeu suffisant pour pouvoir déplacer le levier en
avant et en arrière (Figure 16).
3. Fixez le faisceau en place avec des serre-câbles,
comme indiqué par les flèches à la Figure 16.
8
Dernières opérations
d'installation
Aucune pièce requise
Procédure
1. Fixez le câble négatif de la batterie à la batterie.
2. Verrouillez le capot moteur.
3. Testez toutes les fonctions du kit.
10
