INSTALACIÓN DEL TELÉFONO

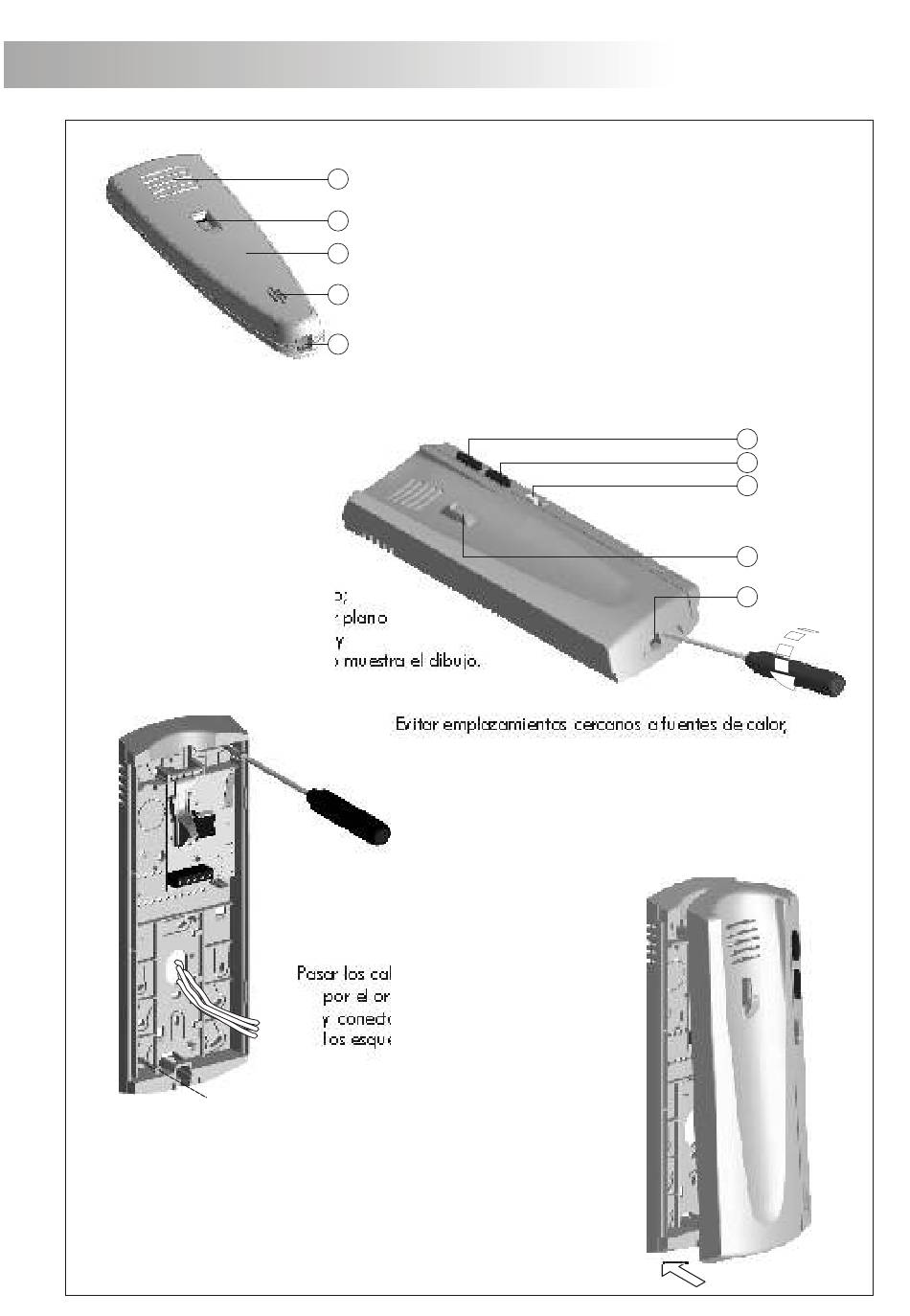

Abrir el teléfono para instalarlo;
introducir un destornillador plano
en las ranuras de apertura y
realizar palanca tal y como muestra el dibujo.
Cerrar el teléfono tal y como muestra el dibujo.
Una vez cerrado, conectar el auricular mediante
el cordón telefónico y colocarlo en la posición
de colgado.
b
a. Brazo auricular.
d
b. Rejilla difusión sonido.
a
c. Orificio micrófono.
d. Hueco de sujeción.
c
e. Conectores para cordón telefónico.
f. Pulsador abrepuertas.
e
g. Pulsador adicional libre de tensión.
h. Regulador de volumen de llamada con desconexión.
i. Pulsador de colgado.
Evitar emplazamientos cercanos a fuentes de calor,
polvorientos o con mucho humo.
El teléfono puede fijarse sobre caja universal,
o directamente a pared tal y como muestra el dibujo.
Para la sujeción directa a pared, realizar dos taladros
de 6mm. de diámetro en las posiciones especificadas,
utilizando tacos de 6mm. y tornillos Ø3,5 x 25mm.
Pasar los cables de la instalación
por el orificio dispuesto a tal efecto,
y conectarlos a la regleta según
los esquemas de instalación.
D
escripción del teléfono T-712VD.
