IntesisHome PA-RC2-WIFI-1
®
2. Vorgehensweise zur Installation
Die Installation sollte ausschließlich von einem zugelassenen
Installateur vorgenommen werden.
Bitte befolgen Sie alle Sicherheitsanweisungen, die im Servicehandbuch der Panasonic
Klimaanlage aufgeführt sind.
Es gibt zwei verschiedene Konfigurationsoptionen: Ohne Control Panel und mit Control Panel.

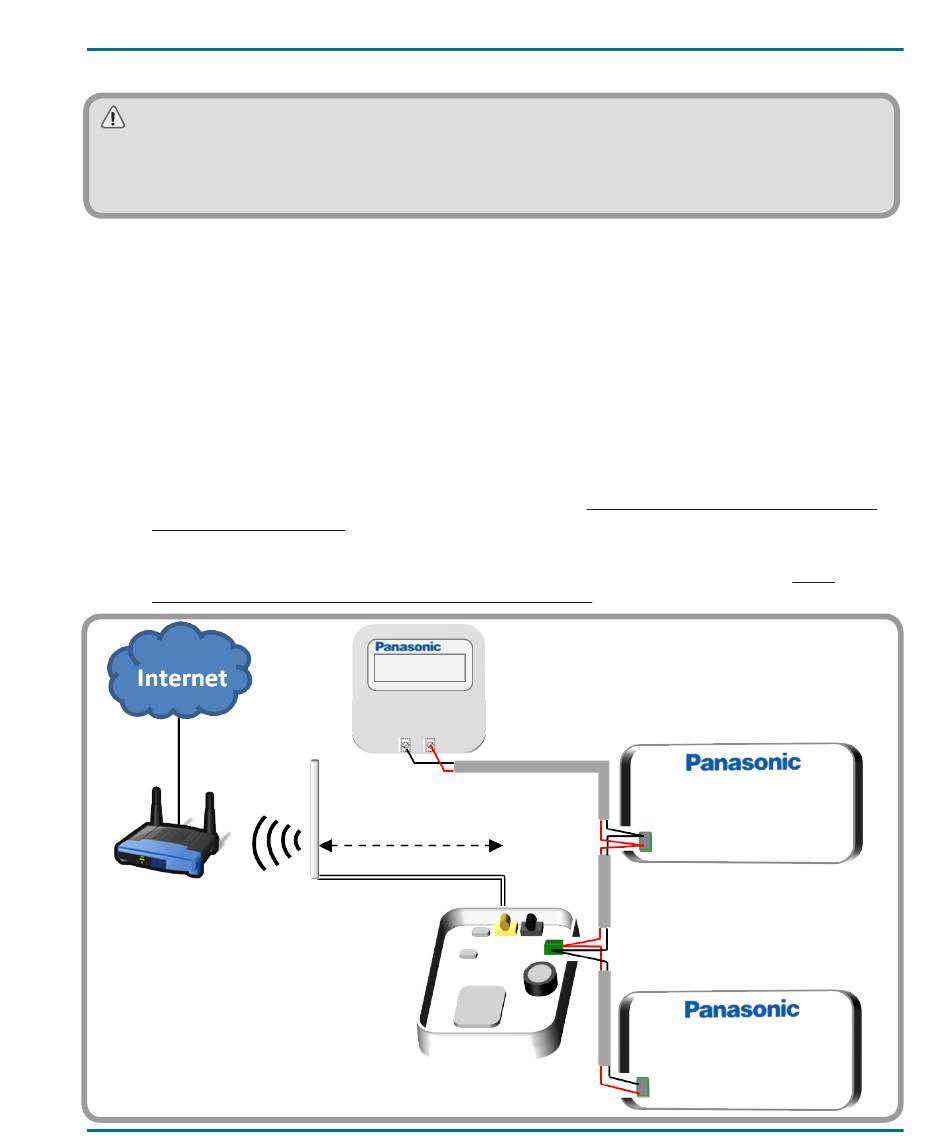

2.1 Mit Control Panel (empfohlen)
Diese Methode dient zur Steuerung Ihres Panasonic-Systems sowohl mit IntesisHome als auch mit dem
Panasonic-Control Panel.
1. Trennen Sie das Panasonic-System von dem Stromnetz.
2. Öffnen Sie die obere Abdeckung von IntesisHome.
3. Entfernen Sie die Abdeckung der oberen Öffnung von IntesisHome.
4. Verbinden Sie ein Ende des Panasonic-Buskabels mit dem K1-Anschluss von IntesisHome.
5. Verbinden Sie das andere Ende des Panasonic-Buskabels mit dem R1R2-Anschluss des Indoor-
Geräts oder der Verkabelung der Fernbedienung (siehe www.intesishome.com/docs/PA-RC2-
WIFI-1-Install_sketch.pdf für nähere Informationen).
6. Verbinden Sie ein anderes Kabel von dem Control Panel-Anschluss aus mit dem R1R2-
Anschluss des Indoor-Geräts oder mit der Verkabelung der Fernbedienung (siehe www.
intesishome.com/docs/PA-RC2-WIFI-1-Install_sketch.pdf für nähere Informationen).
Wi-Fi Router oder
Access Point
8
3 m
INSTALLATIONSANLEITUNG
R1
# 1
R2
. . .
R1
# n
R2
