2. Installazione
L'installazione può essere effettuata solo da tecnici
autorizzati.
Seguire tutte le Istruzioni di Sicurezza indicate da Panasonic nel manuale di servizio e/o nel
manuale di installazione.
Sono disponibili due modalità di configurazione: Senza Pannello di Controllo e Con Pannello di Controllo.
2.1 Con Pannello di controllo (scelta consigliata)
Questo metodo presuppone che si desidera controllare il sistema Panasonic sia con IntesisHome che
con il Pannello di Controllo Panasonic.
1. Scollegare il sistema Panasonic dalla linea di alimentazione.
2. Aprire il coperchio superiore del dispositivo IntesisHome.
3. Rimuovere il coperchio del Foro Superiore del dispositivo IntesisHome.
4. Collegare un estremo del cavo del bus Panasonic nel connettore K1 del dispositivo IntesisHome.
5. Collegare l'altra estremità del cavo del bus Panasonic al connettore R1R2 dell'unità interna o
collegarlo al telecomando (vedere www.intesishome.com/docs/PA-RC2-WIFI-1-Install_sketch.pdf
per ulteriori informazioni).
6. Collegare un altro cavo dal connettore del pannello di controllo Panasonic al connettore R1R2
dell'unità interna o collegarlo al telecomando (vedere www.intesishome.com/docs/PA-RC2-WIFI-
1-Install_sketch.pdf per ulteriori informazioni).

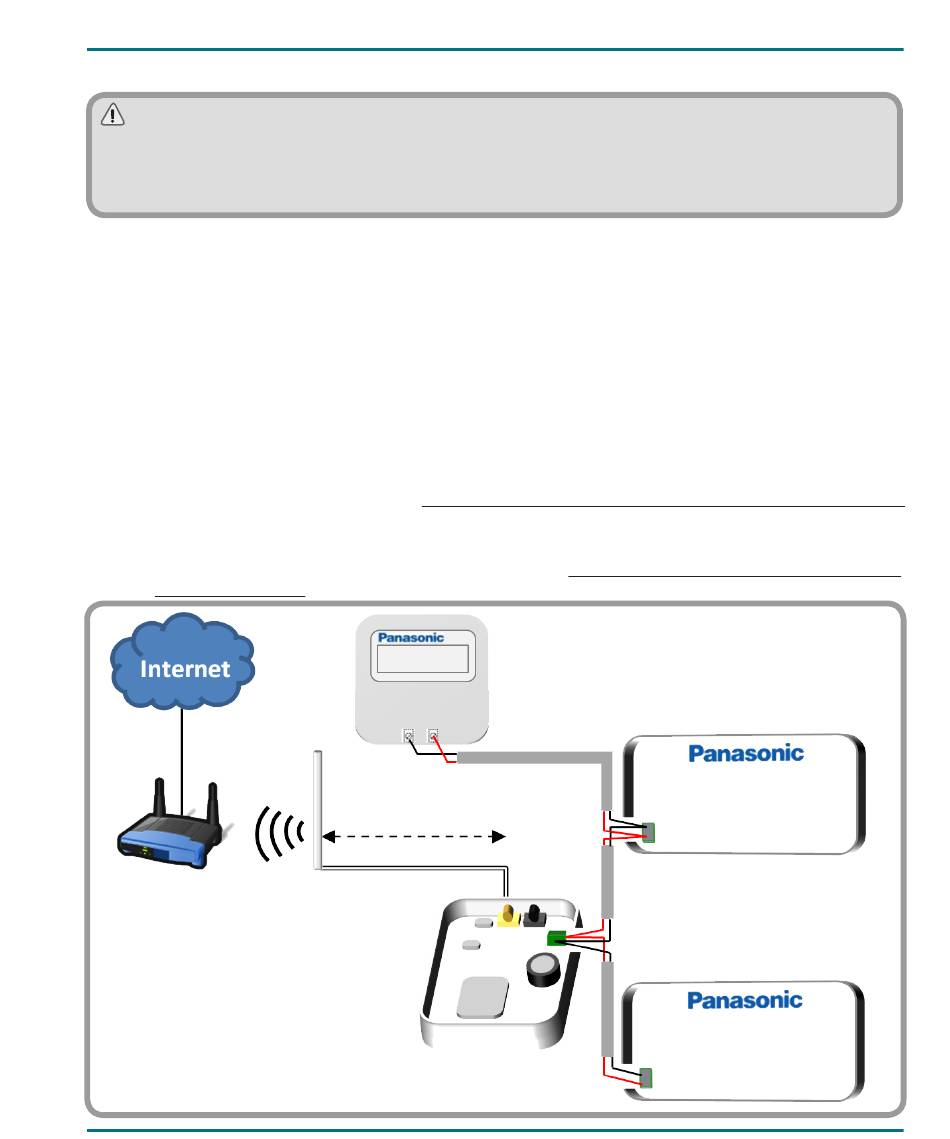

Wi-Fi Router o
Access Point
16
3 m
GUIDA PER L'INSTALLAZIONE
R1
# 1
R2
. . .
R1
# n
R2
