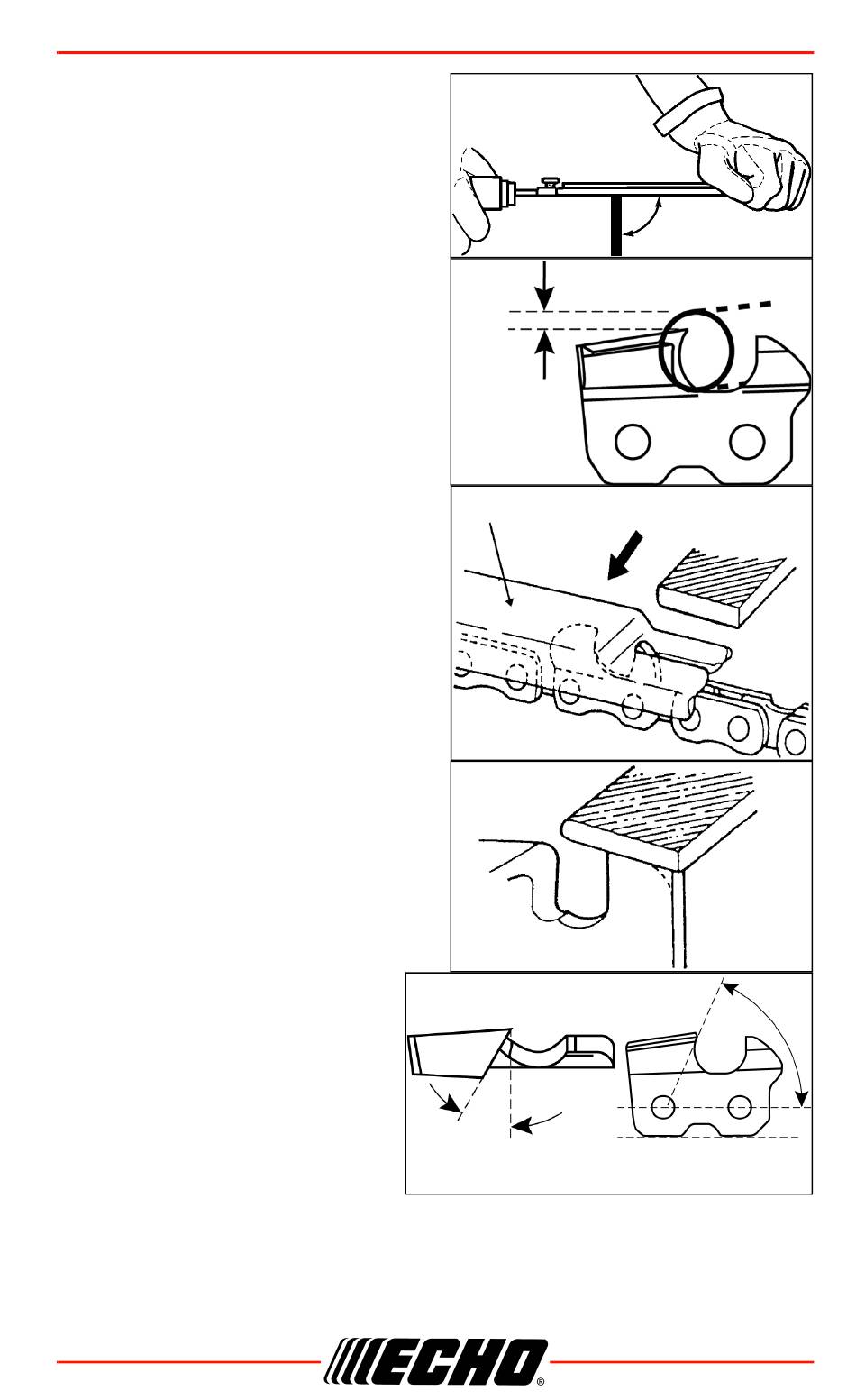

• Pour obtenir un angle d'affûtage
correct, serves d'un guide lime.
• Tenir la lime horizontale.
• Placez la jage de profonder sur la
chaîne de façon à ce que le limiteur
dépasse. LImez le limiteur avec la
lime plate jusqu'à ce qu'il affleure la
gauge de profondenr.
• La lime doit dépasser le bec de
gouge d'1/5 de son diamètre.
• N'oubliez pas ensuite d'arrondir le
limiteur
• Angles d'affûtages à respecter.
• Une fois l'affûtage de la chaîne
terminé, la tremper dans l'huile
et nettoyer les dépôts de
limaille d'affûtage avant
utilisation.
