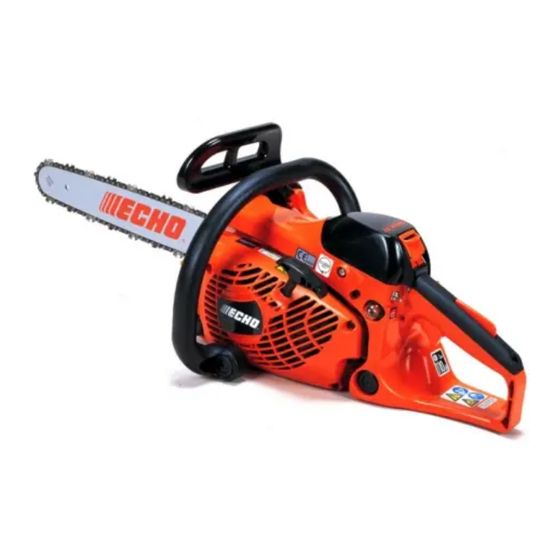

- Page 1 MANUEL D’UTILISATION TRONÇONNEUSE CS-350WES ATTENTION DANGER LISEZ ATTENTIVEMENT CE MANUEL ET APPLIQUEZ LES RÈGLES DE SÉCURITÉ ET D’UTILISATION. TOUTE NÉGLIGENCE A CET ÉGARD PEUT CAUSER DES ACCIDENTS GRAVES.
- Page 2 INTRODUCTION Ce manuel présente les instructions à suivre pour une Ne pas hésiter à contacter le revendeur ECHO si un utilisation en toute sécurité et couvre l’entretien et la point n’était pas clair dans ce manuel. maintenance de la tronçonneuse ECHO.
- Page 3 • ECHO recommande de porter une protection pour les • Porter des gants antidérapants et robustes pour oreilles en permanence. améliorer la prise, sans oublier la protection contre le Faute de quoi, on risque de perdre une partie des froid et les vibrations.
- Page 4 • Remplissez le réservoir de carburant à l’extérieur sur • Transporter la tronçonneuse avec le moteur arrêté, le un sol nu et revissez fermement le bouchon. Ne faîtes guide-chaîne et la tronçonneuse dirigés vers l’arrière pas le remplissage à l’intérieur. et le silencieux éloigné du corps. CS-350WES...
- Page 5 • N’utiliser que les guide-chaînes et les chaînes Il faut garder les deux mains sur la tronçonneuse pour spécifiés par le fabricant ou les équivalents la contrôler à tout moment. acceptables de ces guide-chaînes et de ces chaînes. CS-350WES...
- Page 6 C’est la raison pour laquelle la tronçonneuse ECHO comporte des dispositifs de réduction des vibrations Pour réduire les risques de RSI/CTS, procéder comme passant par les poignées.
- Page 7 • Si le levier de déclenchement du frein de chaîne (protection de la main tenant la poignée avant) est endommagé, le déclenchment du frein de chaîne risque d’être impossible. CS-350WES...
- Page 8 DESCRIPTION (890345-39230) CS-350WES...
- Page 9 22. COUVERCLE DE CYLINDRE - Couvre et protège 11. CHAÎNE - Servant d’outil de coupe. le cylindre. 23. PROTECTEUR DE CHAÎNE - Dispositif amovible pour recouvrir le guide-chaîne et la chaîne lorsque la machine est transportée ou inutilisée. 24. ÉTIQUETTE - Numéro de pièce 890345-39230 CS-350WES...
- Page 10 • Démarrez la machine et faites-la tourner à bas régime. Arrêtez le moteur et réglez à nouveau la tension si nécessaire. ATTENTION 1. Tous les réglages doivent être effectués à froid. 2. Toujours porter des gants pour travailler sur la chaîne. 3. Ne pas utiliser de chaîne desserrée. CS-350WES...
- Page 11 En cas d’urgence et pour durée limitée, possibilité ISO-L-EGD (ISO/CD 13738), JASO FC, FD et l’huile d’utiliser de l’huile moteur. deux temps ECHO Premium 50 : 1; 50 : 1 (2 %). Viscosité: - Ne pas mélanger directement dans le réservoir de la SAE 30..
- Page 12 Ne pas l’utiliser sauf en cas de nécessité la commande d’accélérateur. absoule. ATTENTION Avec le blocage d’accélérateur, la tronçonneuse se met en marche dès que le moteur démarre. Ne jamais utiliser le blocage d’accélérateur pour la coupe. Ne l’utiliser que pour faire démarrer le moteur. CS-350WES...
- Page 13 AVANT DE VÉRIFIER LA TENSION DE LA CHAÎNE, ASSURÉZ-VOUS QUE LE MOTEUR A BIEN ÉTÉ ARRÊTE. REMARQUE Toujours desserrer les écrous du carter d’embrayage avant de tourner la vis du tendeur de chaîne, sinon le carter d’embrayage et le tendeur de chaîne seront endommagés. CS-350WES...
- Page 14 2) Bien tenir la machine avec les deux mains et Si la chaîne ne s’arrête pas immédiatement, ramener la accélérer à plein régime. tronçonneuse au revendeur ECHO pour réparation. 3) Déclenchez le frein de chaîne en faisant tourner votre poignet gauche et en l’amenant au contact de la...
- Page 15 TOUCHER PENDANT QUE LE MOTEUR EST EN MARCHE. SI LA POINTE DU GUIDE-CHAÎNE TOUCHE UN BRANCHAGE OU UNE BÛCHE PENDANT QUE LA CHAÎNE EST EN MOUVEMENT, ELLE SERA REPOUSSÉE VERS LE HAUT AVEC UNE FORCE CONSIDÉRABLE (PHÉNOMENE DE REBOND). CS-350WES...
- Page 16 (4). Le sciage final (5) est effectué en poussant la machine vers l’avant afin d’atteindre l’autre extrémité de la charnière (Figure C). Trait (ou coupe) d’abattage Coins CS-350WES...
- Page 17 Cette opération obéit à certaines règles de base. Tenir la scie à deux mains en permanence. Supporter les troncs, si possible. Si l’on coupe sur une pente, toujours se tenir en amont. ATTENTION Rester en amont des troncs. Toujours couper en amont d’un tronc Aval CS-350WES...
- Page 18 Aprés une utilisation de la machine, ne pas toucher les parties chaudes du couvercle de cylindre et du pot d’échappement. ATTENTION DANGER NE JAMAIS TRAVAILLER EN UTILISANT LE BLOCAGE D’ACCÉLÉRATEUR. Effectuer une coupe angulaire lorqu’une section risque de heurter l’autre CS-350WES...
- Page 19 Corde du lanceur Examiner • Guide-chaîne Examiner/nettoyer • Circuit d’essence Examiner • Vis, boulons et écrous Examiner, serrer/remplacer • IMPORTANT Les intervalles recommandés ne doivent pas être dépassés. L’utilisation effective et l’expérience détermineront la fréquence des opérations d’entretien nécessaires. CS-350WES...
- Page 20 Si le dispositif est démonté par inadvertance, il y a EXTRÊMEMENT INFLAMMABLES ET PEUVENT risque de blessure. PROVOQUER UN INCENDIE ET/OU UNE EXPLOSION. NE VÉRIFIEZ JAMAIS L’ÉTINCELLE DE BOUGIE À PROXIMITÉ DU TROU DE BOUGIE DU CYLINDRE, SOUS PEINE DE RISQUE DE BLESSURE GRAVE. CS-350WES...
- Page 21 L: Vis de réglage bas régime Verrouillage du capot de filtre ENTRETIEN • En cas de doute ou de problème, prière de contacter votre revendeur ECHO. CARBURATEUR FILTRE À AIR • Ne pas régler le carburateur sauf si cela est •...
- Page 22 Le changer si il est usé. REMARQUE Pour le remplacement du guide-chaîne ou de la chaîne, prière de consulter votre revendeur ECHO. AUGMENTER Vis de réglage DIMINUE de 0,6 à...
- Page 23 4,0 mm de diamètre) et d’un porte-lime neuve. permet d’obtenir un meilleur résultat. Vérifier l’état de la chaîne à chaque remplissage du Consultez votre revendeur ECHO à ce sujet. réservoir. Lorsque la longueur de la gouge est inférieure ou égale ATTENTION DANGER à...
- Page 24 5. Serrer toutes les vis, tous les boulons et tous les auprès de votre marchand-réparateur ECHO. écrous. • En cas de location de machine, prière de la louer 6.
- Page 25 10 % d’alcool éthylique. Une huile moteur deux temps conforme à la norme ISO- L-EGD (ISO/CD 13738), JASO FC, FD et l’huile deux temps ECHO Premium 50 : 1. Pourcentage 50 : 1 (2 %). Huile ( pour chaîne ) Huile pour chaîne ou huile pour moteur...
- Page 26 Conformité évaluée selon la procédure de Contrôle Interne de la Production (ANNEXE V) Niveau de puissance acoustique mesuré : 107 dB(A) Niveau de puissance acoustique garanti : 110 dB(A) CS-350WES Numéro de Série 36032251 et au-dessus Fait à Tokyo le 1er Novembre 2007 Représentant autorisé en Europe: Société: Etablissements P.P.K.
