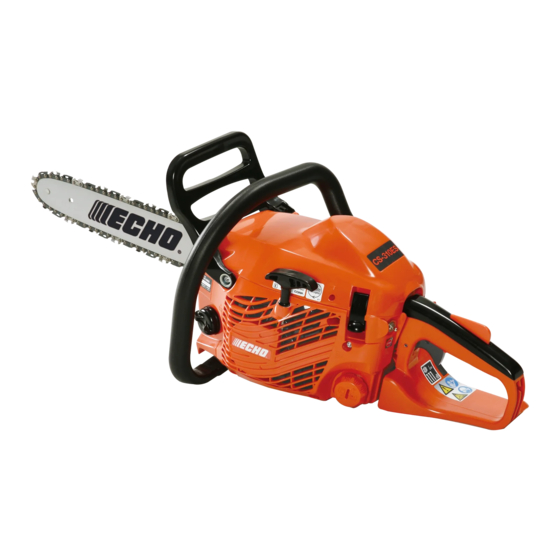

- Page 1 1Couvercle supérieur FRANÇAIS (Notice originale) MANUEL D'UTILISATION TRONÇONNEUSE CS-352ES AVERTISSEMENT Lire attentivement les instructions et suivre les règles de sécurité. Le non-respect des règles de sécurité entraîne un risque de blessure grave.
- Page 2 L'appareil est fourni avec sa chaîne et son guide-chaîne non montés. Veuillez monter la chaîne et le guide-chaîne. Ne pas hésiter à contacter le revendeur ECHO si un point n'était pas clair dans ce manuel. Caractéristique spécifique à ce modèle : DEMARRAGE « ES »...
-
Page 3: Table Des Matières
Table des matieres Étiquettes et symboles......................4 Règles à observer pour une utilisation sans danger............5 1. Mesures de précaution générales ................5 2. Précautions de sécurité contre les rebonds............... 7 3. Autres précautions de sécurité .................. 8 Description........................10 Assemblage ........................ -
Page 4: Étiquettes Et Symboles
L'illustration complète de l'appareil, dans la section Il est nécessaire de bien comprendre et de suivre les « Description », vous aidera à les localiser. instructions qu'elles contiennent. Si une étiquette est illisible, vous pouvez en commander une nouvelle auprès de votre revendeur ECHO. -
Page 5: Règles À Observer Pour Une Utilisation Sans Danger
Le non-respect de ces instructions peut entraîner des blessures corporelles. En cas de questions ou de problèmes, contacter un revendeur ECHO. Condition physique Ne pas se servir de la tronçonneuse lorsque vous êtes fatigué, ou sous l'influence de l'alcool ou de médicaments. -
Page 6: Carburant
Carburant DANGER L'essence est extrêmement inflammable. Si elle se renverse ou si elle est enflammée par une source de chaleur, un incendie peut se déclarer et provoquer des blessures graves ainsi que d'importants dégâts matériels. Les plus grandes précautions sont indispensables pour manipuler du carburant. Après avoir fait le plein de carburant, refermer soigneusement le bouchon et vérifier qu'il n'y a pas de fuite. -
Page 7: Précautions De Sécurité Contre Les Rebonds
2. Précautions de sécurité contre les rebonds DANGER Précautions de sécurité à respecter par les utilisateurs de tronçonneuse contre les rebonds : il y a un risque de rebond lorsque le nez ou l'extrémité du guide-chaîne touche un objet, ou lorsque le bois coince et pince la tronçonneuse dans l'entaille. Dans certains cas, un contact avec l'extrémité... -
Page 8: Autres Précautions De Sécurité
L'exposition au froid et aux vibrations peut entraîner chez certaines personnes l'apparition d'une maladie connue sous le nom de phénomène de Raynaud, qui affecte les doigts. C'est la raison pour laquelle la tronçonneuse ECHO est équipée de dispositifs visant à réduire l'intensité des vibrations passant par les poignées. -
Page 9: États De L'appareil
États de l'appareil AVERTISSEMENT Ne jamais modifier la tronçonneuse. Seuls les accessoires et pièces fournis par ECHO ou expressément approuvés par ECHO pour une utilisation spécifique avec les tronçonneuses fabriquées par ECHO sont autorisés. Bien que certains accessoires non approuvés par ECHO puissent être utilisés avec l'appareil, leur utilisation peut être extrêmement dangereuse. -
Page 10: Description
Description 1. Silencieux - Le silencieux réduit le bruit de 12. Bouchon du réservoir d'huile - Assure la fermeture du l'échappement et évite la projection de particules de réservoir d'huile. carbone incandescentes hors du silencieux. 13. Poignée de lanceur - Poignée servant à démarrer le 2. -
Page 11: Assemblage
Assemblage Montage du guide-chaîne et de la chaîne AVERTISSEMENT Pour votre sécurité, toujours arrêter le moteur avant d'effectuer les opérations suivantes. ATTENTION 1. Tous les réglages doivent être effectués à froid. 2. Toujours porter des gants pour travailler sur la chaîne. 3. -
Page 12: Fonctionnement
Richesse du mélange recommandée ; 50 : 1 (2 %) selon la norme ISO-L-EGD (ISO/ CD13738), la norme JASO FC, FD et l'huile ECHO Premium 50 : 1. - Ne pas faire le mélange directement dans le réservoir de carburant. -
Page 13: Démarrage Du Moteur À Froid
Démarrage du moteur à froid AVERTISSEMENT Lorsque le bouton de commande du starter revient dans sa position initiale après avoir été tiré, l'accélérateur reste légèrement ouvert (position de verrouillage). Si le moteur est démarré avec l'accélérateur dans cette position, la chaîne commence à... -
Page 14: Démarrage Du Moteur À Chaud
Démarrage du moteur à chaud 1. Frein de chaîne en position « ACTIVE » Vérifier qu'il y ait bien du carburant et de l'huile pour chaîne dans les réservoirs. Pousser le protège-main vers l'avant. (Frein de chaîne en position ACTIVE) Tirer l'interrupteur marche / arrêt vers le haut. -
Page 15: Arrêt Du Moteur
Si le moteur ne s'arrête pas, tirer à fond le bouton de commande du starter pour couper le moteur. Ramener la tronçonneuse chez un revendeur agréé ECHO pour faire vérifier et réparer l'interrupteur marche / arrêt avant de redémarrer le moteur. -
Page 16: Utilisation Correcte Du Frein De Chaîne
Utilisation correcte du frein de chaîne DANGER Le phénomène de rebond est très dangereux. Si l'extrémité du guide-chaîne touche du bois ou un autre obstacle, le guide-chaîne est instantanément repoussé vers l'arrière. Le frein de chaîne réduit les risques de blessures dues au rebond. Toujours vérifier que le frein de chaîne fonctionne correctement avant utilisation. -
Page 17: Contrôle Du Fonctionnement Du Frein De Chaîne
4. La chaîne s'arrête immédiatement. 5. Relâcher la gâchette de l'accélérateur. Si la chaîne ne s'arrête pas immédiatement, ramener la tronçonneuse au revendeur ECHO pour réparation. Relâcher le frein de chaîne Pour relâcher le frein, ramener complètement le protège-main avant vers l'utilisateur. -
Page 18: Instructions Pour La Coupe
Instructions pour la coupe DANGER Ne pas laisser le bout du guide-chaîne toucher quoi que ce soit lorsque le moteur est en marche pour éviter tout phénomène de rebond. Généralités En toutes circonstances, l'utilisation de la tronçonneuse doit être confiée à une seule personne. -
Page 19: Abattage D'un Arbre
Abattage d'un arbre En tombant, un arbre peut gravement endommager une automobile, une maison, une clôture, une ligne haute tension ou un autre arbre. On peut faire tomber un arbre à l'endroit désiré, le tout est de le choisir avant ! Avant de couper, dégager la zone autour de l'arbre. -
Page 20: Élagage
Élagage ATTENTION Ne pas tenir la tronçonneuse au-dessus de la poitrine. L'élagage d'un arbre coupé ressemble beaucoup au tronçonnage de bûches. Ne jamais élaguer un arbre sur lequel on se trouve. Faire attention à ne pas toucher d'autres branches en ramenant la tronçonneuse vers le haut. Toujours tenir la tronçonneuse des deux mains. -
Page 21: Tension Et Compression Dans Un Tronçon
Tension et compression dans un tronçon AVERTISSEMENT Ne jamais utiliser la gâchette de sécurité pour les travaux de coupe. ATTENTION Si vous avez mal jugé les effets de tension et de compression et si vous avez attaqué la coupe du mauvais côté, le tronc coincera et bloquera le guide-chaîne et la chaîne. Emballer le moteur avec votre chaîne coincée provoquera une surchauffe de l'embrayage. -
Page 22: Guide De Maintenance Et D'entretien
Guide de maintenance et d’entretien Pièce Entretien Page Avant utilisation Tous les mois Filtre à air Nettoyer / remplacer • Circuit d'alimentation Contrôler • Filtre à carburant Contrôler / nettoyer / remplacer • Filtre à huile Contrôler / nettoyer / remplacer •... -
Page 23: Dépannage
Filtre à essence bouché Nettoyer ou remplacer démarre carburateur dans le carburateur Conduite de carburant bouchée Nettoyer Carburateur Consulter votre revendeur ECHO Essence dans le Pas d'essence Carburateur Consulter votre revendeur ECHO cylindre dans le cylindre Présence de Mélange de carburant... -
Page 24: Entretien De La Chaîne
Entretien de la chaîne AVERTISSEMENT Couper le moteur avant de procéder à l'affûtage de la chaîne. Toujours porter des gants lors d'une intervention sur la chaîne. ATTENTION Les anomalies suivantes augmentent considérablement les risques de rebond. 1) Angle de plaque supérieure trop important 2) Angle de plaque latérale trop petit 3) Diamètre de lime trop petit 4) Jauge de profondeur trop grande... - Page 25 90SG; lime ronde de 4,5 mm de diamètre) et d'un porte-lime permet d'obtenir de meilleurs résultats. Consulter un revendeur ECHO pour se procurer les bons outils et les bonnes dimensions d'affûtage. 1. Immobiliser la chaîne en poussant le protège-main vers l'avant.
-
Page 26: Entretien
Entretien En cas de questions ou de problèmes, contacter un revendeur ECHO. Filtre à air 1. Couvercle de cylindre 2. Filtre à air 3. Loquet du couvercle de cylindre Vérifier avant chaque utilisation. Pousser le protège-main vers l'avant. Couper le starter. -
Page 27: Ailettes De Cylindre (Circuit De Refroidissement)
Retirer la saleté et la poussière déposées entre les ailettes pour laisser passer l'air de refroidissement sans entraves. Guide-chaîne REMARQUE Pour le remplacement du guide-chaîne ou de la chaîne, consulter un revendeur ECHO. 1. Rainure 2. Trou de graissage 3. Guide-chaîne 4. -
Page 28: Silencieux
Silencieux REMARQUE Les dépôts de carbone présents dans le silencieux entraînent une perte de puissance du moteur. L'écran pare-étincelles doit être contrôlé régulièrement. 1. Silencieux 2. Ecran pare-étincelles 3. Couvercle de l'écran Déposer le couvercle de cylindre et le fil de la bougie d'allumage. Déposer le couvercle pare-étincelles et l'écran pare-étincelles du silencieux d'échappement. -
Page 29: Remisage
5. Effectuer régulièrement toutes les opérations de lubrification et d'entretien nécessaires. 6. Serrer tous les écrous, boulons et vis. 7. Retirer la bougie d'allumage et verser dans le cylindre 10 mL d'huile ECHO propre pour moteur 2 temps, via le trou de bougie. -
Page 30: Procédure D'élimination Des Déchets
Code Matériau >PA6-GF< Nylon 6 - Fibre de verre >PP-GF< Polypropylène - Fibre de verre >PE-HD< Polyéthylène Si vous ne connaissez pas la procédure à suivre pour vous débarrasser de l'huile usagée ou des pièces plastiques, contactez votre revendeur ECHO. -
Page 31: Caractéristiques
10 % d'éthanol. 50 : 1 (2 %) selon la norme ISO-L-EGD (ISO/ CD 3738), la norme JASO FC, FD et l'huile ECHO Premium 50 : 1. Huile (pour chaîne) Huile pour chaîne ou huile pour moteur Longueur de coupe : Toutes les longueurs utiles de guide-chaîne... -
Page 32: Déclaration De Conformité
7-2 SUEHIROCHO 1-CHOME OHME; TOKYO 198-8760 JAPON déclare que l'appareil neuf désigné ci-après : TRONÇONNEUSE PORTATIVE Marque : ECHO Type : est conforme aux : * spécifications de la directive 2006/42/CE (utilisation de la norme harmonisée ISO 11681-1 (2004)) et a reçu l'agrément de type CE Certificat n°: TI(E)/MD(2) - ECTE/204/29032010... - Page 33 1Mémorandum et verso Mémorandum X750 - 017 31 0 X750 327-160 0 2010...
