BRANCHEMENTS ÉLECTRIQUES
- Pour éviter les situations de danger ou de dysfonctionnement, les éléments
électriques de commande connectés au moteur doivent être dimensionnés en
fonction des caractéristiques électriques de ce dernier.
- Prévoir des dispositifs de déconnexion sur le réseau d'alimentation conformé-
ment aux règles nationales d'installation.
- En cas d'utilisation en plein air, utiliser un câble d'alimentation H05RN-F avec
un taux de carbone de 2% min.
- Toujours isoler le fil blanc ou noir s'il n'est pas utilisé. Il est dangereux de toucher
le fil blanc ou noir lorsque le moteur est sous tension.

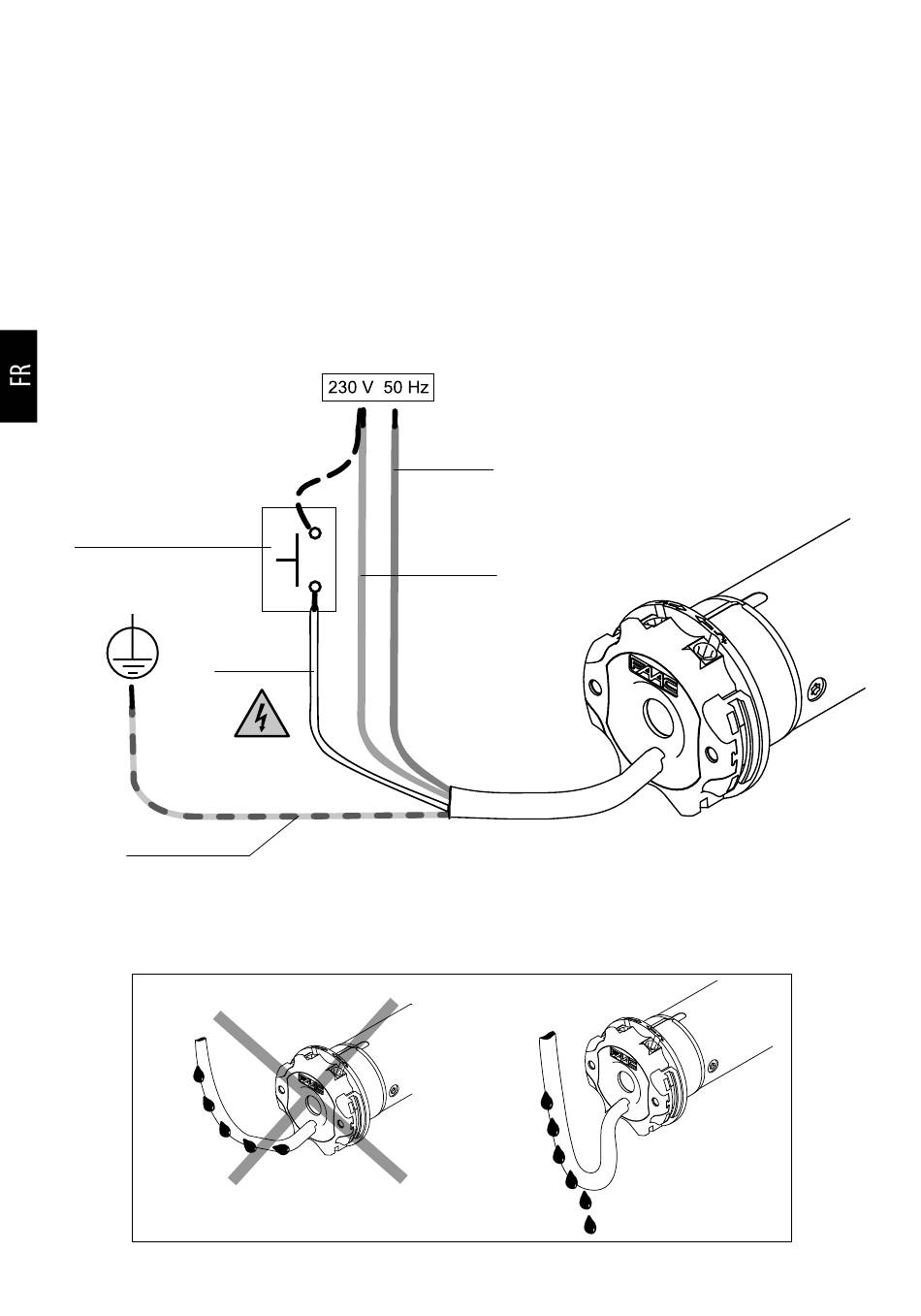

bouton en option*
blanc ou noir
jaune - vert
* L'installation du bouton est optionnelle ; la connexion peut être réalisée indiffé-
remment avec la phase (fil marron) ou avec le neutre (fil bleu). Le bouton permet
de commander le moteur en modalité pas à pas (montée, arrêt, descente, arrêt...).
TM2 R
bleu
marron
54 A4516_6G66_Rev.A
