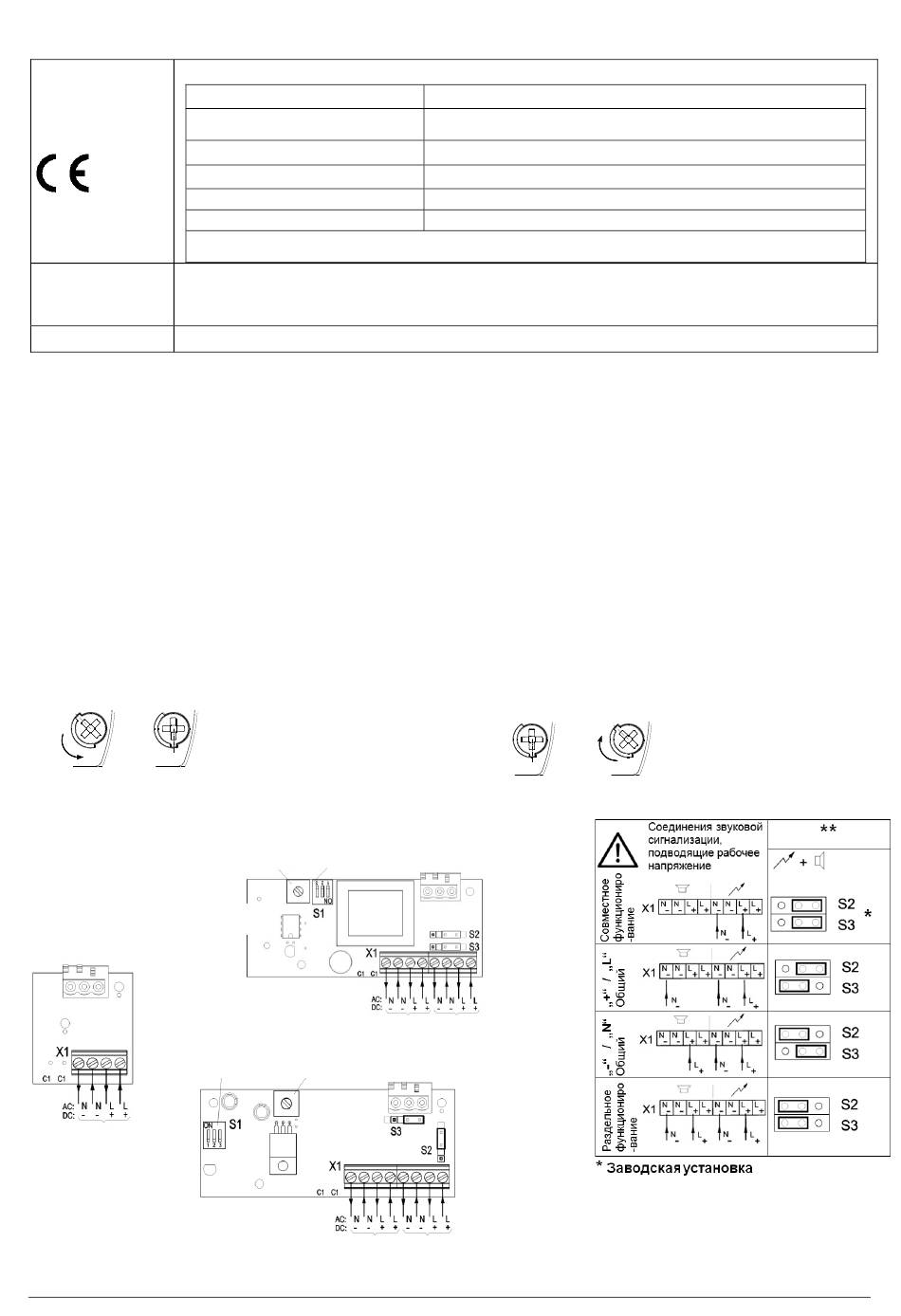

Допуски
(только для оборудования с маркировкой)
Директива
PY X-M-05-SSM + PY X-M-10-SSM: VdS 0786-CPD-21499
Европейского Союза
Рабочее напряжение
по строительным
изделиям
Диапазон рабочего напряжения
(305/2011/EC)
согласно EN54-23
Цвет линзы
Область применения оповещения
16
Класс защиты окружающей среды
Монтажное положение
Испытания проводились с использованием мембранного ниппеля (в комплекте) и внешних крепежных
отверстий.
PY X-M-05-SSM + PY X-M-10-SSM: G216036, см. Директиву ЕС по строительным изделиям (305/2011/EC)
PY X-M-05-SSM + PY X-M-10-SSM: G217037, см. Директиву ЕС по строительным изделиям (305/2011/EC)
Союз страховщиков
Цвет линзы: белый, жёлтый, оранжевый, зелёный, синий. Колпаки этого цвета не сертифицированы на
соответствие стандарту EN54-23 и не должны использоваться для оповещения о пожаре.
PY X-M-xx + PY X-MA-xx:
UL, cUL
Ввод в эксплуатацию
Указания по технике безопасности:
- Подключение электрооборудования разрешается выполнять только уполномоченным сотрудникам в соответствии с
предписаниями действующего законодательства.
- Осторожно: высокое напряжение.
- Во время монтажных работ питание должно быть отключено от устройства.
- Перед вводом в эксплуатацию следует проверить соответствие напряжения данным, указанным на заводской табличке.
При подключении неверного напряжения оборудование может быть повреждено или выведено из строя.
- Во время монтажа необходимо предусмотреть меры, чтобы проводка не могла быть вытянута или перекручена. Следует
принять во внимание, что данные устройства не являются переносными.
- ВНИМАНИЕ! При монтаже кабель не должен касаться острых краёв, углов и внутренних компонентов.
- Корректная работа устройства гарантируется только в том случае, если верхняя и нижняя части смонтированы правильно.
- Чтобы исключить отрицательное влияние на зрение, не рекомендуется долго смотреть на включенную проблесковую
лампу.
- Постоянный ток. Устройство оснащено защитой от неправильного подключения полюсов. При неправильной полярности
устройство не работает!
Открывание корпуса:
1. 2.
3/8
Устройство поставляется в открытом состоянии.
В качестве аксессуаров предлагаются пломбировочные пробки.
Электрическое подключение:
Регулировка звука
Переменный
PY X-M-xx
Переключатель
тональности
Подключение
рабочего
напряжения
Постоянный ток
напряжения для звукового оповещения
085 501 987j
UCST, UCST7, UEES, UEES7 (Дополнительную информацию см. на стр. 6)
Верхнюю часть можно
снять после поворота
винтов крышки.
PY X-MA-xx:
Переключатель тональности
ток
Подключение рабочего напряжения
для звукового оповещения
Регулировка звука
Подключение рабочего
красный, прозрачный / 0,5 Гц, 0,75 Гц, 1 Гц
EN 54-23 категория O: см. документ 30360-005-1
см. документ 30360-005-1
Закрывание корпуса
1.
Подключение рабочего
напряжения для
световой сигнализации
** В комбинированных устройствах (PY X-
MA-xx) проблесковые огни и звуковая
сигнализация могут активироваться
раздельно. Для этого требуется выбрать
Подключение рабочего
положение переключателей S2 и S3, как
напряжения для
показано в таблице.
световой сигнализации
14
24 В пост.тока
18 – 30 В пост.тока
Б
Корпус закрывается путём
2.
поворота винтов крышки
до фиксации в конечном
положении.
3/8
