Option SSM (Module Soft-Start) (uniquement 24 V CC) :
- Limitation de la pointe du courant à l'enclenchement à :
PY X-M(A)-05 -SSM:
PY X-M(A)-10 -SSM:
- Transfert de la tension de service sur l'équipement à partir de > 7V
- Résistance à la direction des circuits intégrée
Plage de la tension de service : 18 V – 30 V CC

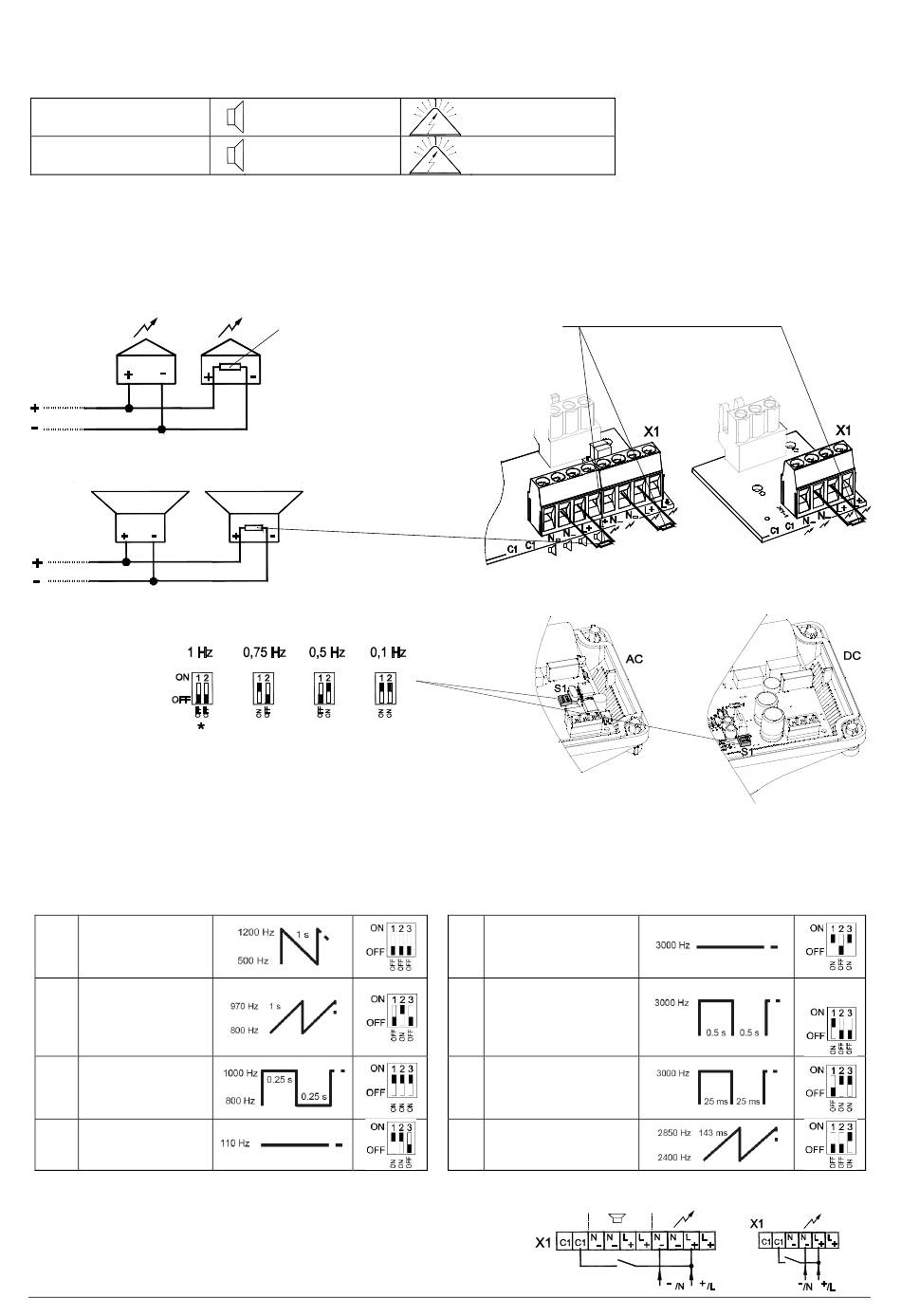

Résistance pour la surveillance de ligne (uniquement 24 V CC)
Seulement pour raccordement séparé du feu flash et de la sirène :
Réglage de la fréquence du flash
S1
(Lampe flash)
*
Réglage d'usine
Les appareils répondent aux exigences de la norme EN54-23 (synchronisme) dans la plage de la tension de service de
18V - 60V CC.
Attention: pour assurer le synchronisme, les appareils doivent impérativement être utilisés avec le même potentiel.
Réglage des types de sons (pour PY X-MA-xx) :
Sirène lente
DIN 33404-3
2
(Signale d'alarme)
PFEER PTAP
Sirène montante
Son évacuation
9
urgence
UK BS5839-1
Modulé bi-ton
UK BS5839-1,
131
Alarme incendie
passage à niveau
160
Son continu (Horn)
* Réglage d'usine, commutateur des types de sons S1 sur la platine de la sirène dans la partie inférieure, voir le chapitre
« Raccordement à la tension de service ».
Lampes flashes avec entrée d'activation
Avec cette option, la lampe du flash peut être activée à l'aide de la
tension de commande. L'entrée de commande consomme au maxi. 1 W.
085 501 987j
: max. 2,1 A
: max. 2,1 A
Résistance pour surveillance de ligne (1KOhm) au
niveau du raccordement à la tension de service.
Position de la résistance en branchement en
parallèle de plusieurs feux flash sur le dernier
appareil.
Ôter les résistances qui ne sont pas nécessaires.
:
: max. 2,1 A
: max. 4,5 A
PY X-MA-xx
161
Son continu
162
Son intermittent
163
Son intermittent
164
Sirène montante
11
PY X-M-xx
Platine
dans le
capot
30360-004-4j
*
