Etape 4 : installation du faisceau de c�bles
installation du faisceau de c�bles
Le Fishfinder 300C est fourni avec un ensemble câble qui relie l'appareil à une source d'alimentation et à la sonde à l'aide d'une connexion
unique et offre une capacité d'interface pour une connexion avec d'autres appareils.
Le code chromatique utilisé dans le schéma (voir
AGC/3AG 3 A. Si vous avez besoin d'une rallonge pour l'alimentation, utilisez un câble 22 AWG. Ne coupez pas le câble de sonde. Cela
annulerait la garantie. Si votre bateau dispose d'un branchement électrique, vous pouvez brancher le Fishfinder 300C directement sur un
porte-fusible inutilisé de votre bloc-fusibles. Si vous utilisez le bloc-fusibles, retirez le porte-fusible en ligne fourni avec le Fishfinder 300C.
Vous pouvez également brancher le Fishfinder 300C directement sur la batterie.
ATTENTION : la tension d'entrée maximale du Fishfinder 300C est de 33 V c.c. Ne dépassez pas cette tension, cela endommagerait le Fishfinder 300C
et annulerait la garantie.
REMARQUE : pour une installation classique, utilisez uniquement les fils rouge et noir. Il n'est pas nécessaire de brancher les autres fils pour que le
Fishfinder 300C fonctionne normalement. Pour plus d'informations sur une connexion à un appareil compatible NMEA 0183, reportez-vous à la
Pour installer le faisceau de c�bles:
1. Utilisez une lampe témoin ou un voltmètre pour déterminer la polarité de la source de tension.
2. Branchez le fil rouge (+ ou positif) à la borne de tension positive. (Si vous utilisez le bloc-fusibles du bateau, acheminez le branchement
positif vers le fusible, comme illustré.)
3. Branchez le fil noir (- ou terre) à la borne de tension négative.
4. Installez ou vérifiez le fusible de 3 A (sur le bloc-fusibles du bateau ou sur le porte-fusible en ligne).
5. Alignez les crans de la prise avec ceux situés à l'arrière du Fishfinder 300C. Insérez le câble dans le connecteur et tournez l'anneau de
verrouillage dans le sens antihoraire jusqu'à ce qu'il se bloque.

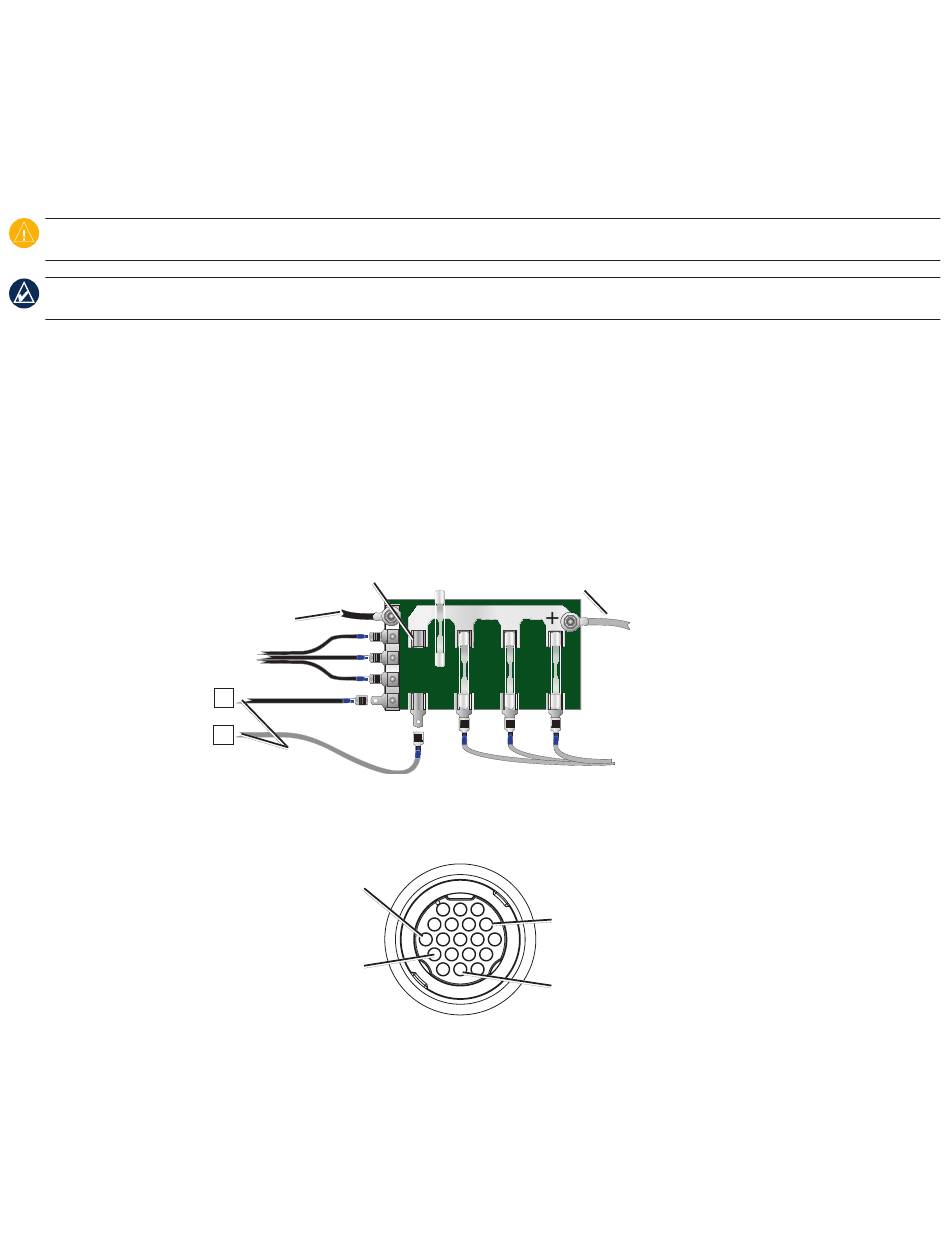

Terre du bateau
Vers le Fishfinder 300Ca
page
7) indique les bonnes connexions du faisceau. Le fusible de rechange est un fusible
Fusible 3 A
—
+
Bloc-fusibles
Broche 8 : terre (noire)
Broche 13 : positif c.c.
(rouge)
Affectation des broches du c�ble d'alimentation
et de données du Fishfinder 300C
Vers l'alimentation 10 – 38 V du bateau
3A
Broche 7 : alarme (jaune)
Broche 18 : sortie NMEA (bleue)
Instructions d'installation du Fishfinder 300C
page
7.
