Struttura e funzionamento
1 Valvola di
scarico
2 Valvola di in-
gresso
3 Vano di con-
vogliamento
4 Membrana
5 Eccentrico
6 Biella
7 Azionamento
pompa
26
Pompe da laboratorio resistenti all'attacco che-
Funzionamento pompa a membrana

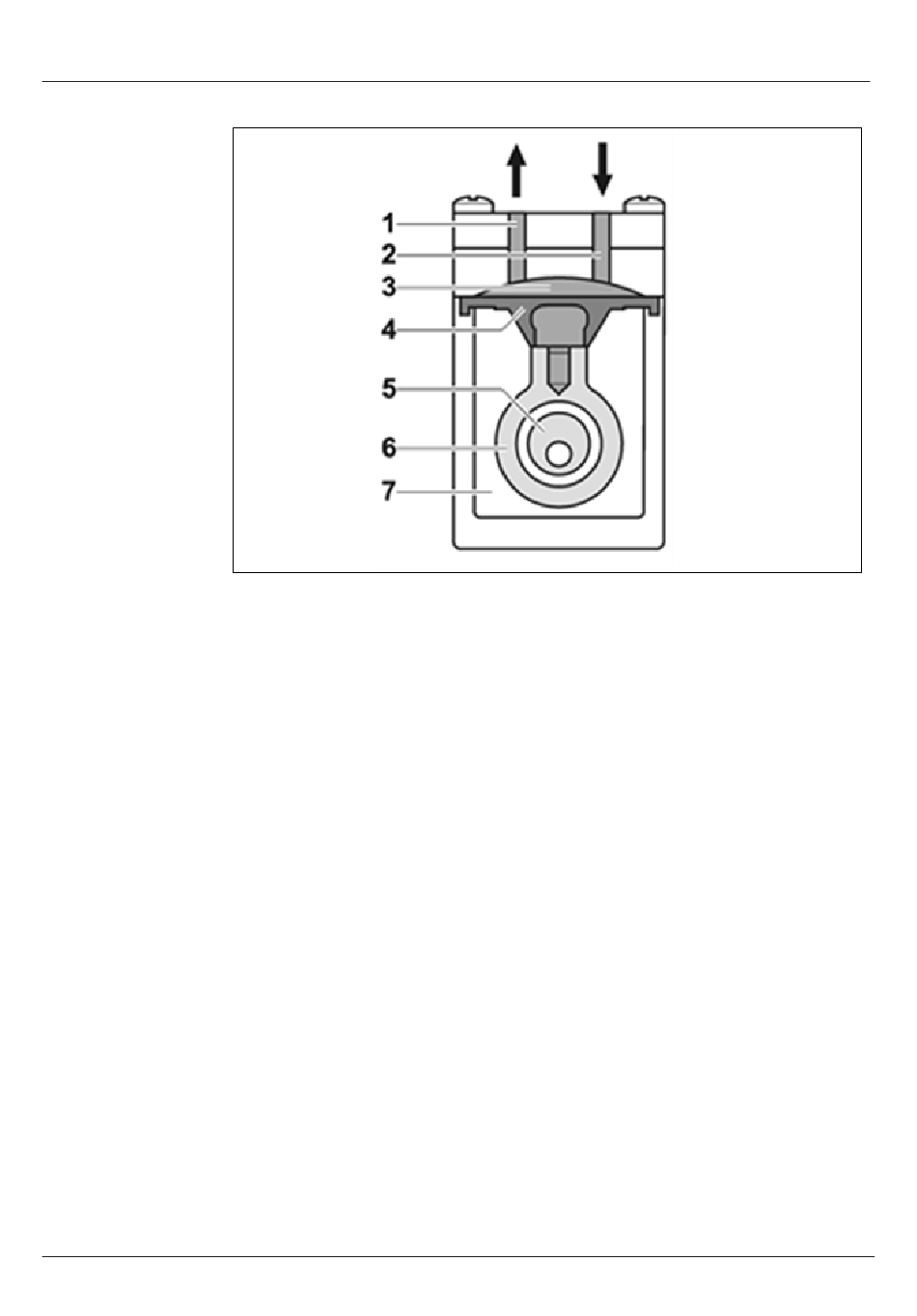

Fig.4: Funzionamento pompa a membrana
Le pompe a membrana convogliano, comprimono (in base al-
la versione) ed evacuano gas e vapori.
La membrana elastica (4) viene spostata verso l'alto e verso il
basso dall'apposito eccentrico (5) e dalla biella (6). Nella cor-
sa discendente, essa aspira il gas da convogliare tramite la
valvola di ingresso (2). Nella corsa ascendente, la membrana
espelle il fluido, tramite la valvola di scarico (1), dalla testata
della pompa. Il vano di convogliamento (3) è separato
dall'azionamento pompa (7) tramite la membrana.
