pompes de laboratoire N820/840.18G
1 Clapet de re-
foulement
2 Clapet d'aspi-
ration
3 Chambre de
compression
4 Membrane
5 Excentrique
6 Bielle
7 Entraînement
de pompe
Traduction du mode d'emploi original, FRANÇAIS, KNF
317428-317425 09/20
Fonctionnement pompe à membrane

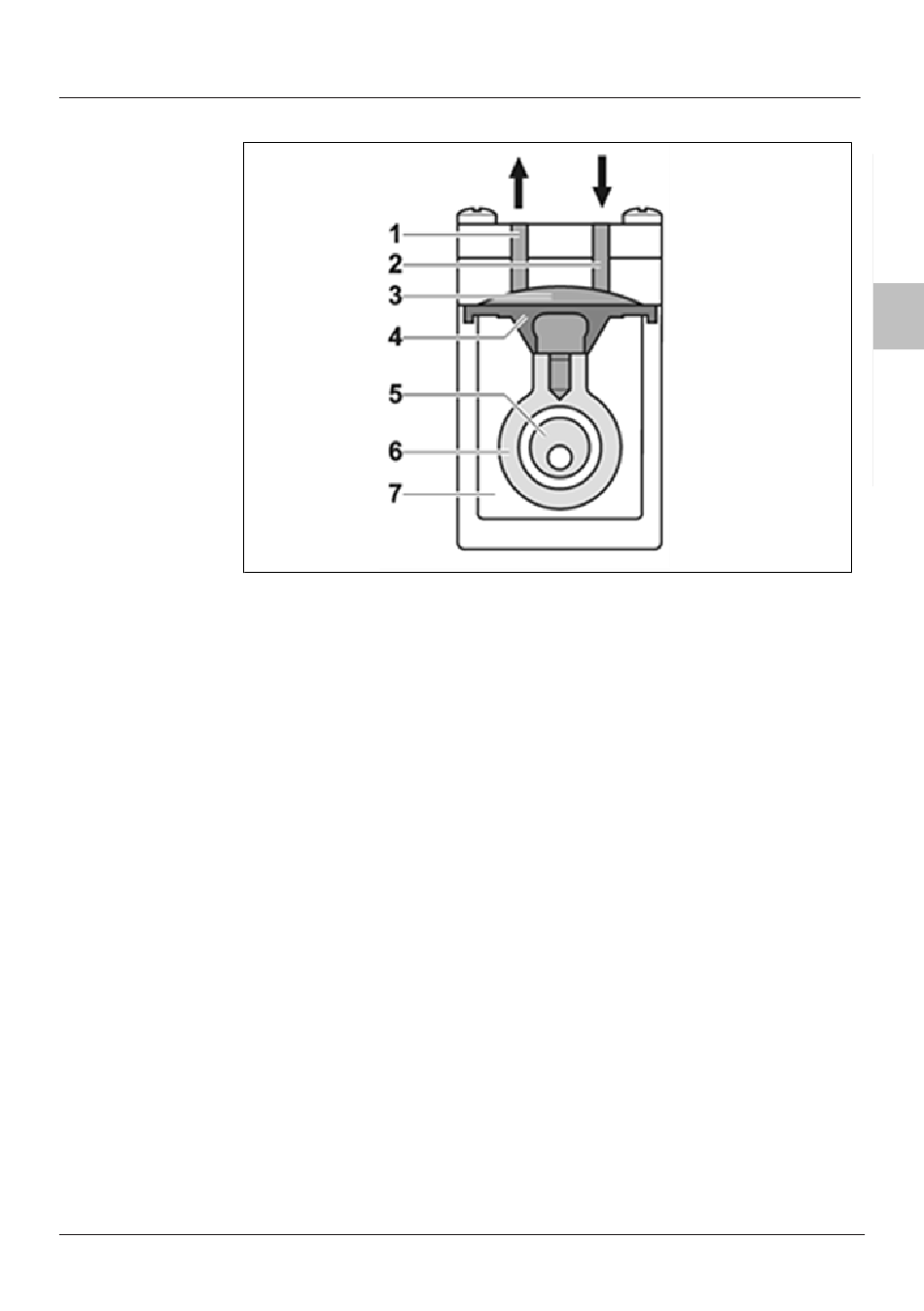

Fig.4: Fonctionnement pompe à membrane
Les pompes à membrane transportent, compriment (en fonc-
tion du modèle) et évacuent des gaz et vapeurs.
La membrane élastique (4) est déplacée de haut en bas par
l'excentrique (5) et la bielle (6). Dans la course descendante,
elle aspire le gaz à pomper par l'intermédiaire du clapet d'ad-
mission (2). Lors de la course ascendante, la membrane force
le fluide hors de la tête de pompe via le clapet d'échappe-
ment (1). La chambre de compression/détente de la
pompe (3) est séparée hermétiquement de l'entraînement de
la pompe (7) par la membrane.
Structure et fonctionnement
