Manuale d'installazione per il telecomando

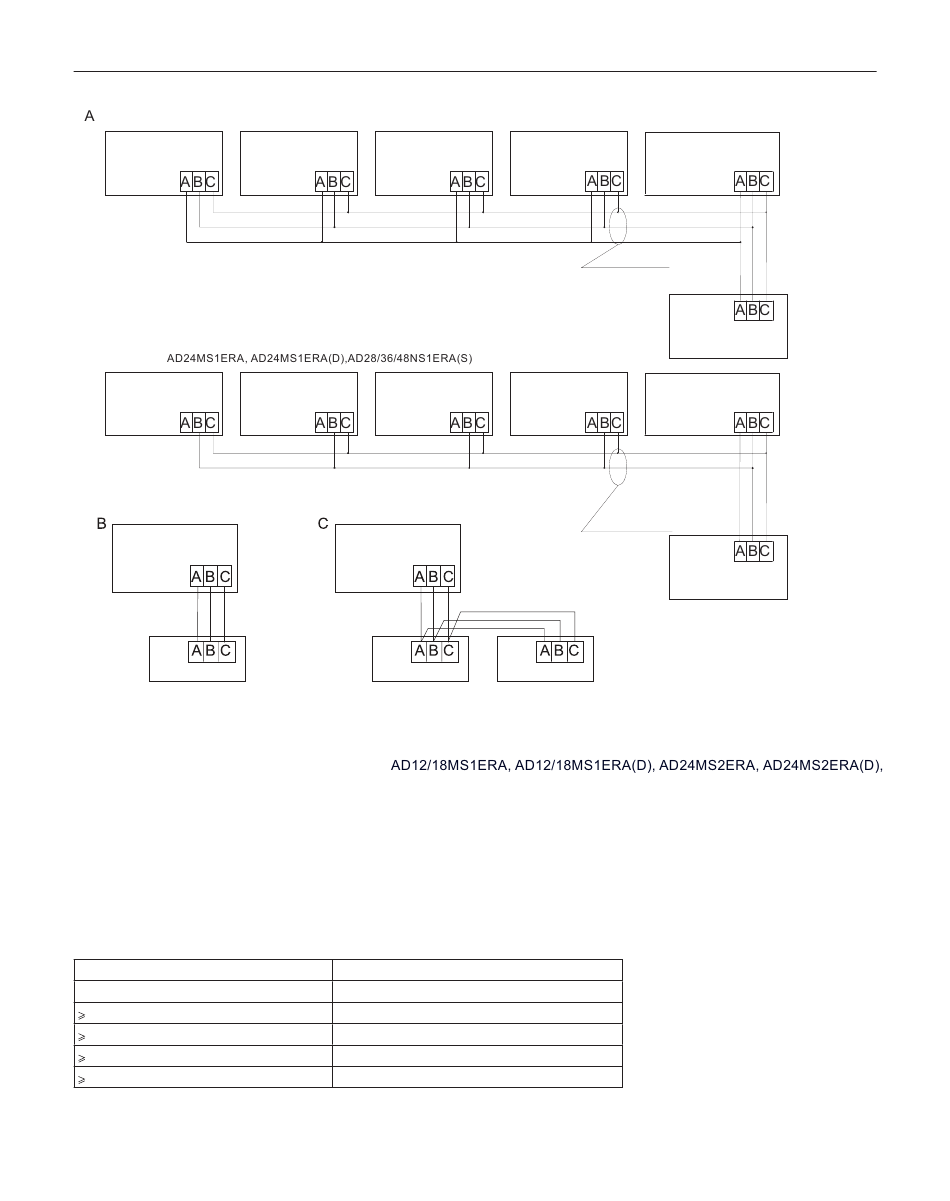

5. Collegamento dei cavi elettrici del telecomando:
Tipo1,per
AD12/18MS1ERA,AD12/18MS1ERA(D),AD24MS2ERA,AD24MS2ERA(D),AD28MS2ERA(S),AD28MS2ERA(S)(D)
Unità interna 1 Unità interna 2
Telecomando
Tipo2,per
Unità interna 1 Unità interna 2
Telecomando
Unità interna 1
Telecomando
Filo di segnale
Telecomando
Ci sono tre modi per collegare il telecomando e le unità interne:
A. Un unico telecomando controlla fino a 16 unità interne. In questo caso, 3 fili di segnale collegano il telecomando all'unità
principale (cioè l'unità interna collegata direttamente al telecomando) e le altre unità interne sono collegate all'unità principa-
le tramite 2 fili di segnale.
(3 pezzi per il modello
AD28MS2ERA(S), AD28MS2ERA(S)(D)
B. Un telecomando controlla una unità interna: l'unità interna è collegata al telecomando per mezzo di 3 fili di segnale.
C. Due telecomandi controllano l'unità interna. Il telecomando collegato all'unità esterna è detto master, l'altro
è detto slave. Il telecomando master e l'unità interna, e i due telecomandi master e slave sono collegati per mezzo di 3 fili di
segnale.
6. Collegamento dei cavi di comunicazione:
Tra gli accessori del telecomando ci sono dei cavi speciali per la comunicazione. I 3 fili (bianco, giallo e rosso) del cavo van-
no collegati rispettivamente ai terminali A, B e C del telecomando.
Il cavo di comunicazione è lungo 5 metri; se la lunghezza necessaria è superiore, distribuire i cavi come illustrato nella tabel-
la che segue:
Lunghezza del cavo comunicazione (m)
< 100
100 e < 200
200 e < 300
300 e < 400
400 e < 500
*Un lato del rivestimento schermato del cavo di comunicazione deve essere dotato di messa a terra.
Unità interna N
Telecomando
Telecomando
Unità interna N
Telecomando
Telecomando
Unità interna 1
Telecomando
Filo di segnale
Telecomando
tagliare ponte CN22 CN23 per unità slave PCB) .
Dimensioni dei cavi
Cavo schermato a 3 fili 0,3mm
Cavo schermato a 3 fili 0,5mm
Cavo schermato a 3 fili 0,75mm
Cavo schermato a 3 fili 1.25mm
Cavo schermato a 3 fili 2mm
Unità interna 15
Telecomando
Cavo di controllo
segnale del
telecomando.
Unità interna 15
Telecomando
Cavo di controllo
segnale del
telecomando.
Filo di segnale
Telecomando
2
2
2
2
2
12
Unità interna 16
(Unità master)
Telecomando
Telecomando
Unità interna 16
Telecomando
Telecomando
