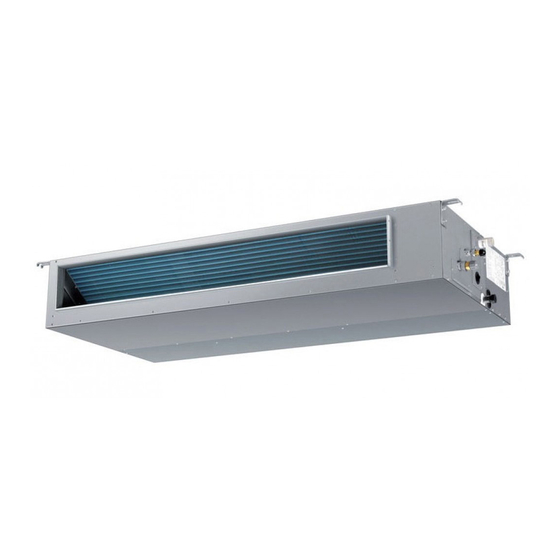

Haier AD35S2SM3FA Manuel D'installation Et D'utilisation
Climatiseur avec gaine pneumatique
Table des Matières
Les langues disponibles
Les langues disponibles
Chapitres
Table des Matières
Dépannage
Manuels Connexes pour Haier AD35S2SM3FA
Sommaire des Matières pour Haier AD35S2SM3FA
- Page 1 AD35S2SM3FA AD35S2SM4FA AD50S2SM3FA AD50S2SM4FA AD71S2SM3FA AD71S2SM4FA 0150527082...
-
Page 80: Table Des Matières

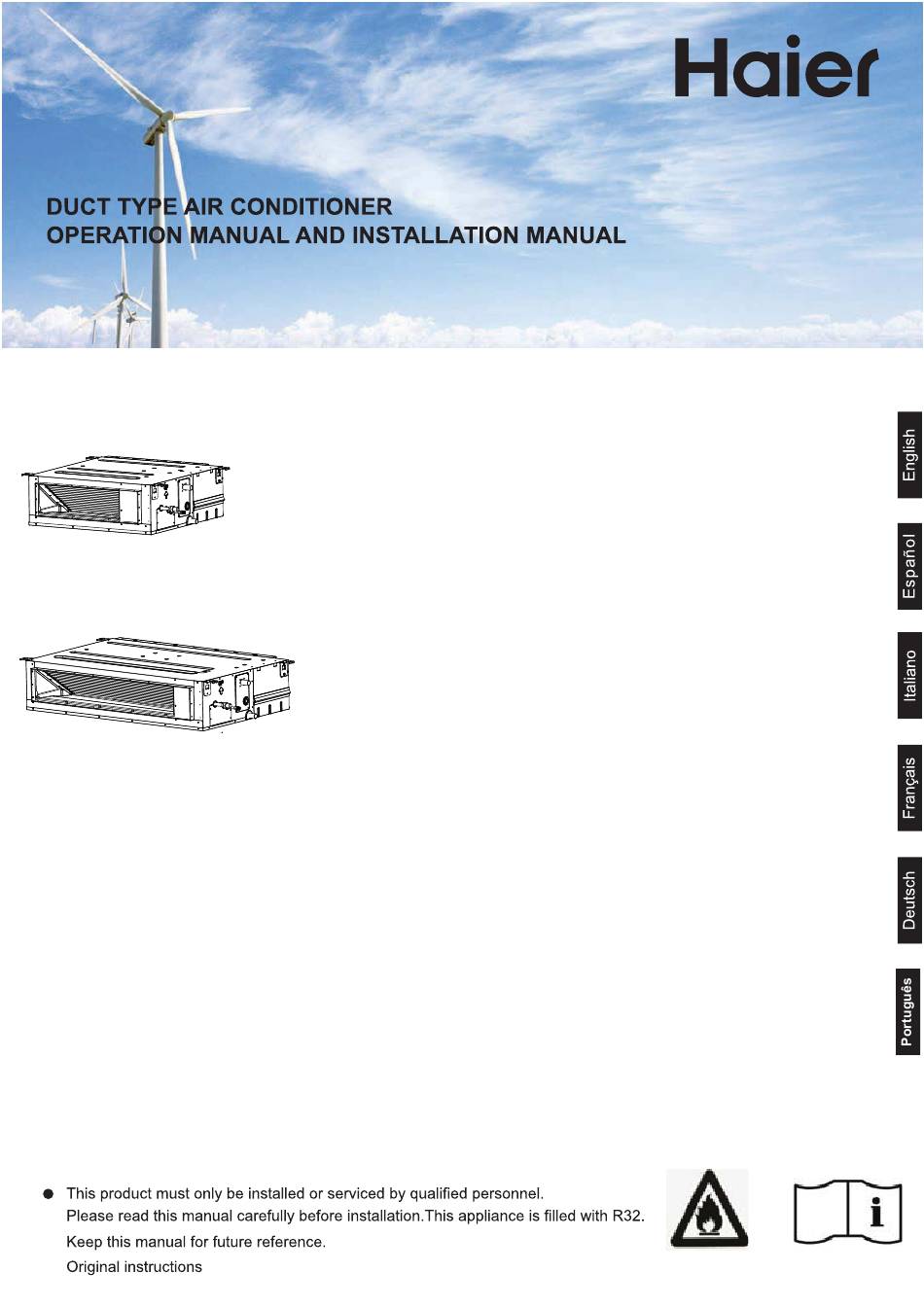

CLIMATISEUR AVEC GAINE PNEUMATIQUE MANUEL D’UTILISATION ET D’INSTALLATION AD35S2SM3FA AD35S2SM4FA Contenus Mise en garde............4 Déplacer et éliminer le climatiseur......6 Précautions de sécurité..........8 AD50S2SM3FA Manuel d’installation pour la télécommande à fil..10 Mode................11 AD50S2SM4FA Chauffage..............12 Entretien et maintenance.........13 AD71S2SM3FA Dépannage..............14 Précautions d’installations........17 AD71S2SM4FA L’unité... -
Page 82: Lisez Les Précautions Indiquées
Cet appareil est rempli de R32. Lisez les précautions indiquées dans ce manuel avec attention avant de faire fonctionner l’unité. Indicateur de service; lisez le Lisez le manuel de l’opérateur manuel technique. Gardez ce manuel à un endroit où l’utilisateur peut le trouver facilement ATTENTION N’utilisez pas de moyens d’accélérer le processus de dégivrage ou de nettoyage, autre que ceux recommandés par le fabricant... - Page 83 ATTENTION • Une connexion brasée, soudée ou mécanique devrait être faite avant d’ouvrir les valves pour permettre au réfrigérant de s’écouler entre les différentes parties du système de réfrigération. Une vanne de vide devrait être fournie pour évacuer le tuyau d’interconnexion et/ou toute partie du système de réfrigération non chargée.
-
Page 84: Conformité Aux Réglementations Européennes Pour Les Modèles
Haier Industrial Park, No.1 Haier road, Qingdao,P.R.China CONFORMITÉ AUX INFORMATION IMPORTANTE CONCERNANT RÉGLEMENTATIONS EUROPÉENNES LE RÉFRIGÉRANT UTILISÉ POUR LES MODÈLES Contient des gaz à effet de serre fluorés couverts par le protocole de Kyoto. Tous les produits sont conformes aux dispositions européennes suivantes :... -
Page 85: Mise En Garde
Mise en garde Élimination de l’ancien climatiseur Avant d’éliminer un ancien climatiseur devenu inutile, veuillez vous assurer qu’il est hors d’état de fonctionnement et ne présente pas de dangers. Débranchez le climatiseur afin d’éviter le risque de piégeage pour les enfants. Il doit être remarqué... - Page 86 Mise en garde – L’installation de la tuyauterie devrait être gardée à un minimum. – La tuyauterie devrait être protégée de tout dommage physique et ne devrait pas être installée dans un espace non ventilé, si cet espace est plus réduit que Amin (2 m –...
- Page 87 Mise en garde Vérifications des appareils électriques – le dépannage et la maintenance des composants électriques devraient inclure des vérifications de sécurité initiales et des procédures d’inspection des composants. Si un défaut qui pourrait compromettre la sécurité existe, alors aucune source électrique ne devrait être connecté...
-
Page 88: Déplacer Et Éliminer Le Climatiseur
Mise en garde – Familiarisez-vous avec l’équipement et son fonctionnement. – Isolez électriquement le système. – Avant d’entamer la procédure, assurez-vous que : • du matériel de manutention mécanique est disponible, si nécessaire, pour la manipulation des cylindres de réfrigérants ; •... -
Page 89: Mesures De Sécurité
Mesures de sécurité Avant de commencer à utiliser le système, lisez soigneusement ces « PRÉCAUTIONS DE SÉCURITÉ » pour garantir un fonctionnement correct du système. Les précautions de sécurité du système décrites ici sont classifiées aux niveaux « AVERTISSEMENT » et « PRUDENCE ». - Page 90 Mesures de sécurité MISES EN GARDE CONCERNANT LES TRANSFERTS ET LES RÉPARATIONS ATTENTION Une modification du système est strictement interdite. Quand le système Lorsque le climatiseur est relocalisé, contactez votre distributeur ou un nécessite d’être réparé, consultez votre distributeur. installateur professionnel. Une réparation incorrecte peut entraîner une fuite d’eau, un choc Une réparation incorrecte d’une installation peut entraîner une fuite d’eau, électrique ou un incendie.
-
Page 91: Pièces Et Fonctions
ARRÊT, puis ouvrez la couvercle du bouton et appuyez sur le bout FRESH pour entrer dans l’interface du mode VENTILATEUR. Pièces et fonctions Cas des composants électriques Armature de la sortie d’air AD35S2SM3FA AD35S2SM4FA AD50S2SM3FA AD50S2SM4FA AD71S2SM3FA AD71S2SM4FA Bac de vidange Évaporateur... -
Page 92: Manuel D'installation Pour La Télécommande À Fil
Manuel d’installation pour la télécommande à fil 5. Connexions du câblage de la commande à fil : Il y a trois méthodes de connecter la commande à fil et les unités intérieures : A. Une commande à fil peut contrôler un maximum de 16 ensemble d’unités intérieures, et 3 parties de câbles polarisées doivent se connecter à... -
Page 93: Chauffage
Mode de chauffage Fonction « HOT KEEP » « HOT KEEP » est opéré dans les cas suivants. Lorsque le chauffage démarre : Afin d’empêcher des rafales de vent frais, le ventilateur de l’unité intérieur s’arrête en fonction de la température de la pièce qui est en mode chauffage. -
Page 94: Entretien Et Maintenance
Entretien et maintenance Points à observer Ne touchez pas avec une main Arrêter l’interrupteur d’alimentation. N’utilisez pas d’eau chaude ou de mouillée. liquide volatile. Ne pas utiliser ! Diluant MARCHE Benzine Puissance de ÉTEINDRE la dent MISE EN GARDE N’ouvrez pas la grille d’entrée avant que le ventilateur ne s’arrête complètement. Le ventilateur continuera à... -
Page 95: Dépannage
Dépannage Veuillez vérifier les points suivants concernant votre climatiseur avant d’effectuer une mise en service. L’unité ne réussit pas à démarrer. La section réceptrice de Le circuit de fuite de terre L’interrupteur d’ajustement L’unité ne réussit pas à d’alimentation est-il en position signal est-elle exposée est-il en cours de démarrer. - Page 96 Dépannage Les points suivants ne constituent pas des dysfonctionnements. Un son d’écoulement d’eau est entendu. Quand le climatiseur démarre, quand le compresseur démarre ou s’arrête pendant une opération ou quand le climatiseur s’arrête, il émet parfois le son « shuru shuru » ou « gobo gobo ». C’est le son de l’écoulement du réfrigérant, et cela ne constitue pas un problème.
-
Page 97: Dépannage De L'unité Intérieure
DÉPANNAGE DE L’UNITÉ INTÉRIEURE Nombre de Contenus d’un Affichage de clignotements de la Raisons possibles dysfonctionne la commande LED du PCB intérieur à fil ment LED4 LED3 Capteur déconnecté ou en Dysfonctionnement du panne, ou en mauvaise capteur de température ambiante de l’unité... -
Page 98: Précautions Concernant L'installation
Précautions concernant l’installation Veuillez lire les « Instructions de sécurité » d’abord, puis exécutez de manière précise les travaux d’installation. Veuillez lire les « Instructions de sécurité » d’abord, puis exécutez de manière précise les travaux d’installation. Bien que les points de précaution indiqués ici sont divisés en deux entête, AVERTISSEMENT et MISES EN GARDE, ces points qui sont liés à... -
Page 99: L'unité Est-Elle Installée Correctement
L’unité est-elle installée correctement Confirmez les points suivants pour une utilisation sécurisée et confortable du climatiseur. Les travaux d’installation doivent être assumés par le distributeur, et vous ne devez pas les conduire vous-même. Lieu d’installation Évitez d’installer le climatiseur à Installez l’unité... -
Page 100: Procédure D'installation
Les endroits adjacents à un équipement générant des ondes électromagnétiques ou des ondes à haute fréquence tels que des hôpitaux. Le bruit généré peut créer des dysfonctionnements du contrôleur. Taille du tuyau Modèle Côté liquide Côté gaz AD35S2SM3FA AD35S2SM4FA 6.35mm 9.52mm AD50S2SM3FA AD50S2SM4FA 6.35mm 12.7mm AD71S2SM3FA AD71S2SM4FA 9.52mm... -
Page 101: Unité Intérieure
Taille du trou du plafond Dimensions du panneau Plafond ~ dimensions du panneau d’emballage Dimensions A(mm) B(mm) C(mm) D(mm) E(mm) F(mm) Modèle AD35S2SM3FA AD35S2SM4FA 1212 1272 AD50S2SM3FA AD50S2SM4FA 1162 1612 1672 AD71S2SM3FA AD71S2SM4FA Ancre avec trou Insérer b. Installation des boulons de suspension Fiche avec trou Faites attention à... - Page 102 Isolation vers le bas de de chaleur 1/100 ou plus Modèle d’unité La taille de l’ouverture du drain Pour une unité avec une pompe à eau AD35S2SM3FA AD35S2SM4FA Support 25mm AD50S2SM3FA AD50S2SM4FA AD71S2SM3FA AD71S2SM4FA Inclinaison vers le bas Isolation (fournie au-dessus de 1/100 par l’utilisateur)
- Page 103 Procédure d’installation Tuyau de vidange Test du drain Conduisez un test du drainage après avoir complété les travaux Insérez le tuyau électriques d’arrivée d’eau d’environ 20 à 30 mm pour fournir Pendant l’essai, assurez-vous que le drain s’écoule de l’eau. (Insérez le correctement à...
-
Page 104: Unité Intérieure Pcb
(mA) sûreté (minimum) surintensité (A) AD35S2SM3FA AD35S2SM4FA AD50S2SM3FA AD50S2SM4FA AD71S2SM3FA AD71S2SM4FA SOURCE D’ALIMENTATION & CONNEXION INTÉRIEURE — EXTÉRIEURE Câblez la source d’alimentation à l’unité extérieure, afin que l’alimentation de l’unité intérieure soit fournie par les blocs de terminaux de l’unité extérieure.
