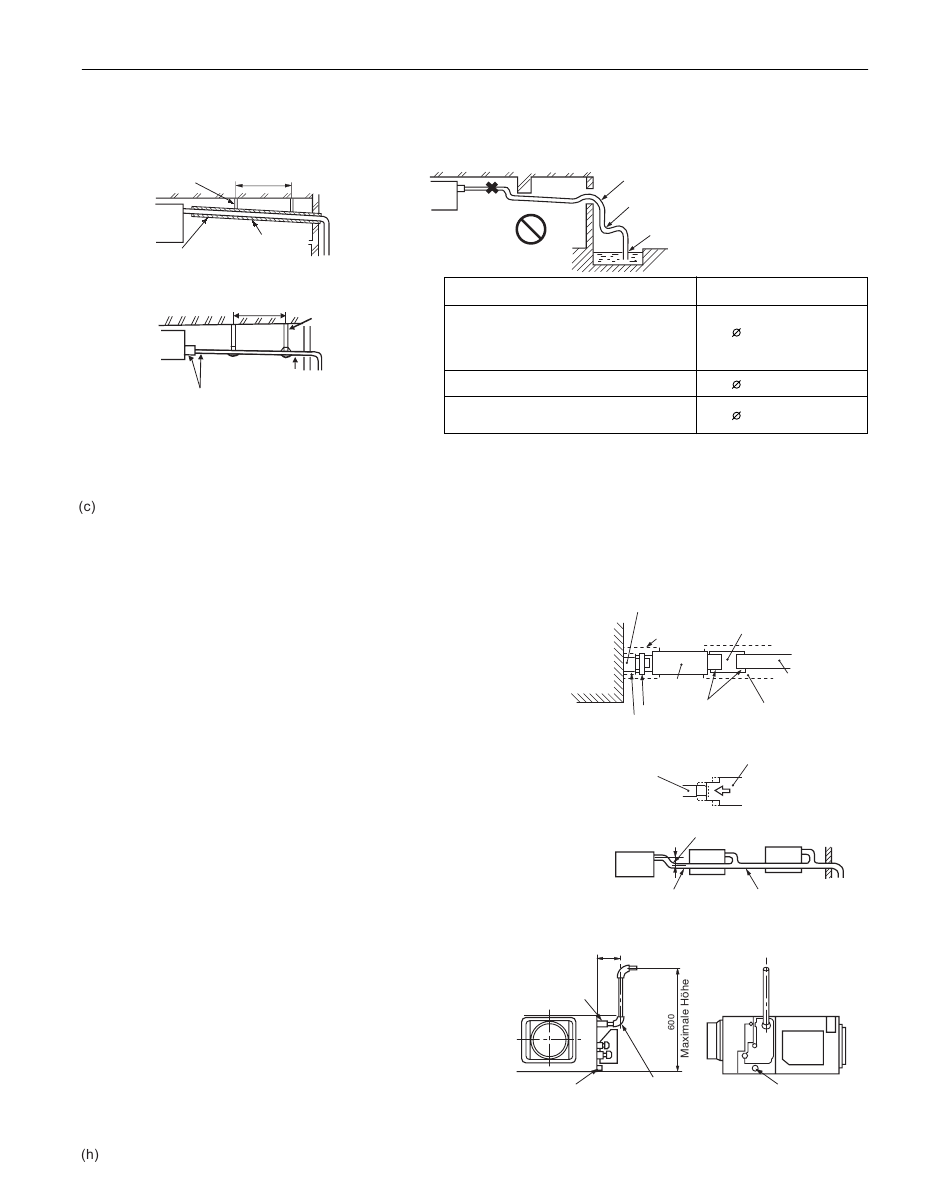

Kondensabflussleitungen

(a) Die Kondensatleitungen sollten mit einer Neigung nach unten von 1/50–1/100 verlegt werden.
Nicht über höher gelegene Stellen führen und keinen Siphon bilden.
Korrekter Kondensatabfluss
Verankerungsschrauben
1.5m ~ 2m
Neigung
mindestens 1/100
Wärmeisolierung
Für Maschinen ohne Pumpe
1,5 mm~2 m
Abwärtsneigung über 1/100
Isolierung (vom Benutzer beigesteuert)
(b) Beim Anschluss der Kondensatabflussleitungen an das Gerät darf
keine übermäßige Kraft auf die Leitungen an der Seite des Innenge-
räts ausgeübt werden. Die Leitungen so nah wie möglich am Gerät befestigen.
Bitte auf den Innendurchmesser der Auslaßöffnung des Drain Auswahlgröße beziehen
Das Abflussrohr muss schräg nach unten weisen (über 1/100).
Das Abflussrohr sollte in der horizontale nicht länger als
20 m sein. Ein langes Rohr muss alle 1,5 - 2 m abgestützt
werden, damit es sich nicht wellig verformt.
Die zentrale Rohrleitung muss gemäß Abbildung rechts verlegt
werden.
Achten Sie darauf, keinen Druck von außen auf das Verbindungs-
teil des Abflussrohrs auszuüben.
(d) Für Maschinen Mit Pumpe die Kondensatabflussleitungen ein
PVC-Rohr für allgemeine Ver
Für den Anschluss das Ende des PVC-Rohrs in das Anschlussstück
für den Kondensatabfluss einsetzen und mit Hilfe der Klammer
sowie des im Zubehör enthaltenen Rohrs gut festziehen. Kein Kle-
beband für die Verbindung des Rohrs (Zubehör) mit der Konden-
satabflussöffnung verwenden.
(e) Wenn Kondensatleitungen für mehr als ein Innengerät erforderlich
sind, den gemeinsamen Schlauch ca. 100 mm unterhalb der Kon-
densatöffnung jedes Geräts positionieren (siehe Abbildung). Zu die-
sem Zweck ein Rohr Typ VP-30 (11/4") oder ein anderes, noch dik-
keres Rohr verwenden.
(f)
Die im Gebäude verlegten PVC-Rohre thermisch isolieren. Keine Entlüftung ausbilden.
(g) Das Abflusskopfstück darf sich maximal 500 mm oberhalb der
Decke befinden. Wenn die Decke ein Hindernis aufweist, die Lei-
tungen mit einem Eckstück oder einem geeigneten Werkzeug
anheben, um das Hindernis zu vermeiden.
Wenn der zur Überwindung des Höhenunterschieds erforderli-
che Abstand mehr als 500 mm beträgt, wird bei einer Unterbre-
chung des Betriebs ein übermäßiger Rückfluss des Abflusses
bewirkt und dies könnte zum Überlaufen der Kondensatschale
führen. Die Höhe des Abflussrohrs darf daher maximal dem
angegebenen Abstand entsprechen.
Den Austritt der Abflussleitungen nicht an einer Stelle positionieren, wo unangenehme Gerüche entstehen können. Die Abfluss
tungen nicht in eine Kanalisation einführen, wo Schwefelgas erzeugt werden könnte.
Stütze
wendung VP einsetzen.
Falscher Kondensatabfluss
Nicht über eine Erhöhung führen
siphonfrei
Entlüftung
Modell
AD12MS1ERA AD12MS1ERA(D)
AD18MS1ERA AD18MS1ERA(D)
AD24MS2ERA AD24MS2ERA(D)
AD28MS2ERA(S) AD28MS2ERA(S)(D)
AD24MS1ERA AD24MS1ERA(D)
AD28NS1ERA(S) AD36NS1ERA(S)
AD48NS1ERA(S)
Anschluss für
Kondensatabfluss
Innengerät
Isoliermaterial,
groß (Zubehör)
Anschluss für
Kondensatabfluss
Möglichst hohe Lage (ca. 100 mm)
Neigung nach unten
mindestens 1/100
290~325mm
Kondensatschlauch
Fitting für Rohr VP
Kondensatabfluss verstopft
(nicht mitgeliefert)
DAS GERÄT NICHT UMGEKIPPT INSTALLIEREN
22
Das Rohr nicht in Wasser tauchen
Drain größe
21mm
15.5mm
33mm
Für Maschinen mit Pumpe
Isoliermaterial,
Fitting VP (nicht mitgeliefert)
groß (Zubehör)
Rohr VP
Rohr
(nicht mitgeliefert)
(Zubehör)
Kleber
Isoliermaterial
Klammer
(nicht mitgeliefert)
Kondensatabflussrohr
Rohr VP-30
Ansicht von oben
Kondensatabfluss verstopft
lei-
