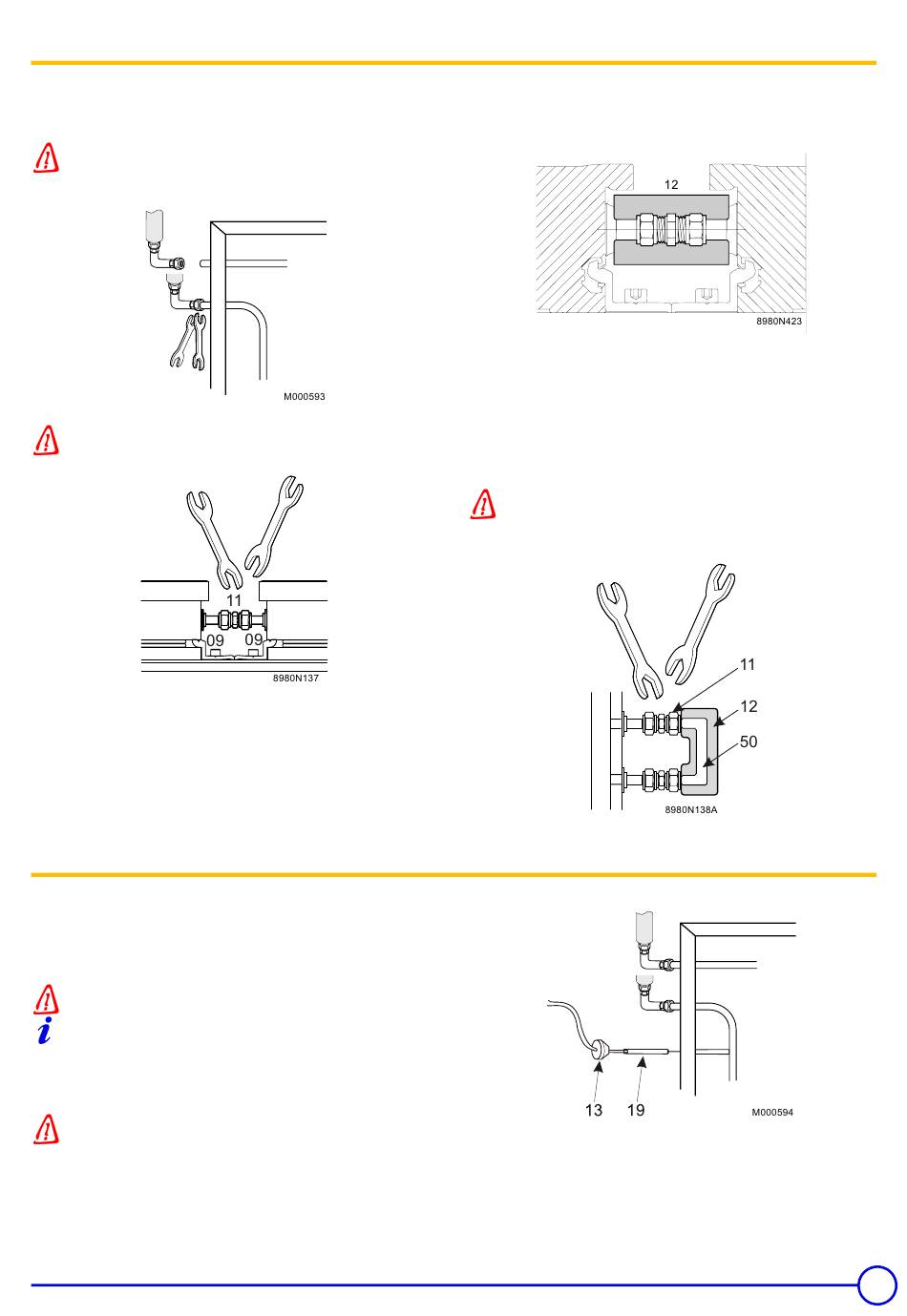

6.8 Raccordement des capteurs solaires
1. Repousser l'isolation thermique du kit de raccordement des
capteurs, fixer les raccords bicones sur les raccords du capteur
et visser.
Veiller à bien maintenir les raccords bicones pendant la
fixation pour ne pas endommager les raccords du capteur.
2. Serrer les écrous des raccords bicones.
Veiller à bien maintenir les raccords bicones pendant la
fixation pour ne pas endommager les raccords du capteur.
6.9 Mise en place de la sonde de température
1. Retirer le joint de sonde (13) du doigt de gant du capteur côté
raccordement départ vers le préparateur solaire et le glisser sur
la sonde de température.
2. Introduire la sonde de température dans le doigt de gant.
Introduire la sonde jusqu'au fond du doigt de gant.
Il est possible d'améliorer la transmission de chaleur entre le
doigt de gant et la sonde de température en ajoutant une pâte
conductrice.
3. Étancher en replaçant le joint de sonde sur le doigt de gant.
Monter la sonde de température capteur (19) en haut, du
côté raccordement de la batterie de capteurs.
18/04/07 - 300012964-001-B
3. Recouvrir d'une isolation thermique (12) les liaisons hydrauliques
entre les capteurs. Retirer le film de protection de la bande
autocollante et coller celle-ci sur l'isolation.
4. Monter le tube de liaison retour (50) sur les raccords du capteur
solaire :
- Retirer les couvercles de protection en plastique des raccords.
- Placer les raccords bicones (11) sur les raccords du capteur.
- Monter le tube de liaison retour (50).
- Serrer les écrous des raccords bicones.
Veiller à bien maintenir les raccords bicones pendant la
fixation pour ne pas endommager les raccords du capteur.
PRO 2.3, PRO 2.5, SUN 230, SUN 270
6 Montage des capteurs - 6.8 Raccordement des capteurs solaires
21
