5 Montage des bacs - 5.6 Montage des tôles de recouvrement latéral

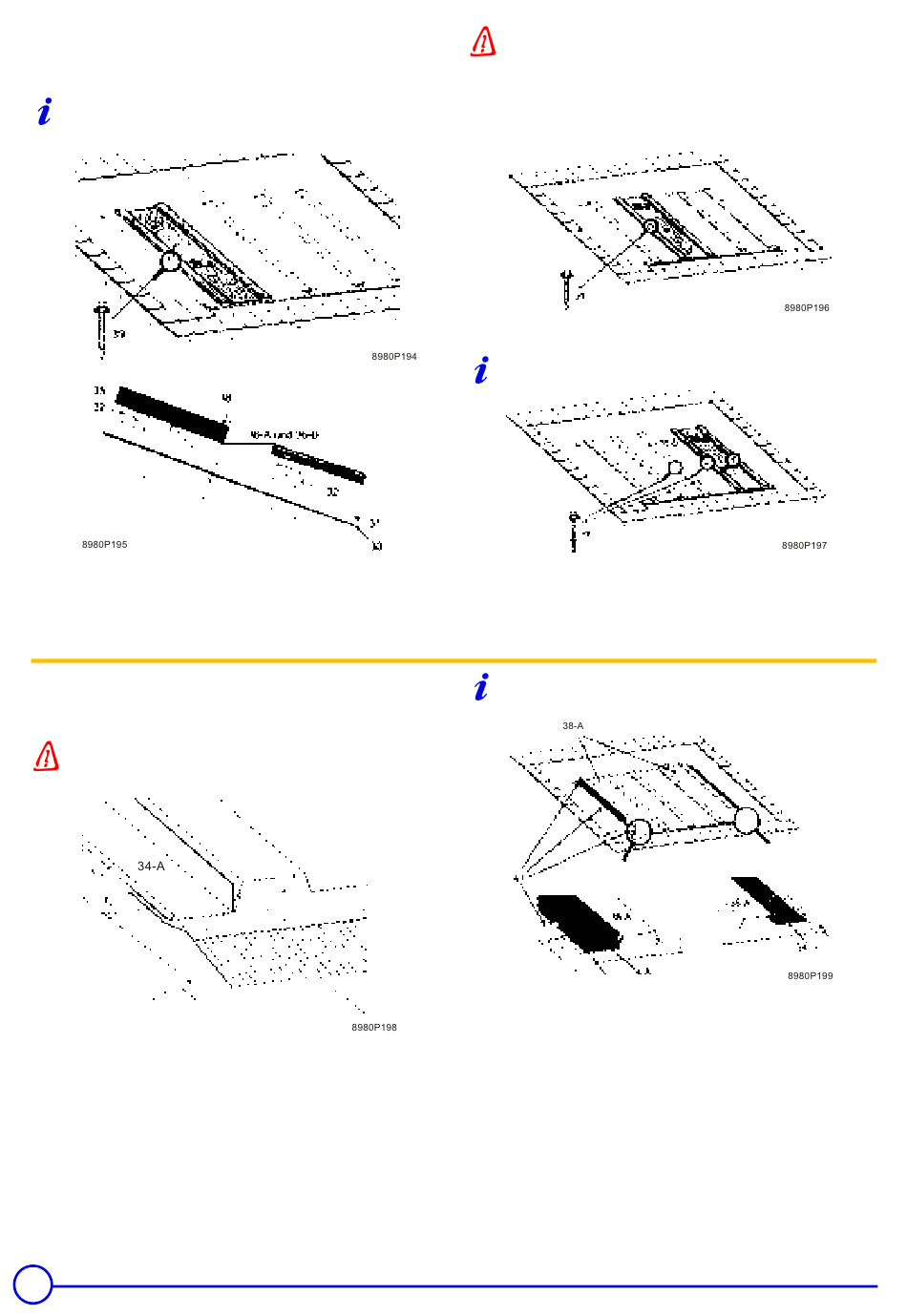

3. Poser le premier bac latéral (38-A) à gauche, en insérant le petit
méplat entre les planches de montage, et l'ajuster à la verticale
par rapport à l'arête de la TRI.
Les bacs latéraux (38-A) font 50 mm de moins que les bacs
médians (38-B).
Fixer le bac avec une vis étanche (39) au milieu du chapeau du
profilé de gauche.
5.6 Montage des tôles de recouvrement latéral
1. Mettre en place les tôles de recouvrement latérales (TRL) à
gauche (34-A) et à droite (34-B) en les glissant sous les pentes
extérieures des bacs.
L'arête intérieure de la TRL doit se trouver sous l'arête
extérieure du bac.
2. Fixer les TRL (34-A et 34-B) par les arêtes extérieures sur le lattis
du toit à l'aide de pattes de fixation (41).
14
Visser la vis étanche à angle droit sur la tôle.
4. Poser le premier bac médian (38-B) à gauche sur les planches
de montage, de sorte que les profilés chevauchent le bac latéral
gauche. Aligner verticalement et placer une vis étanche (39) au
milieu du chapeau pour éviter que le bac ne glisse.
5. Monter tous les autres bacs de la même façon.
Le dernier bac est un petit bac.
Les côtés inclinés de la pente doivent être dirigés vers le haut
et les longs côtés vers l'extérieur.
PRO 2.3, PRO 2.5, SUN 230, SUN 270
