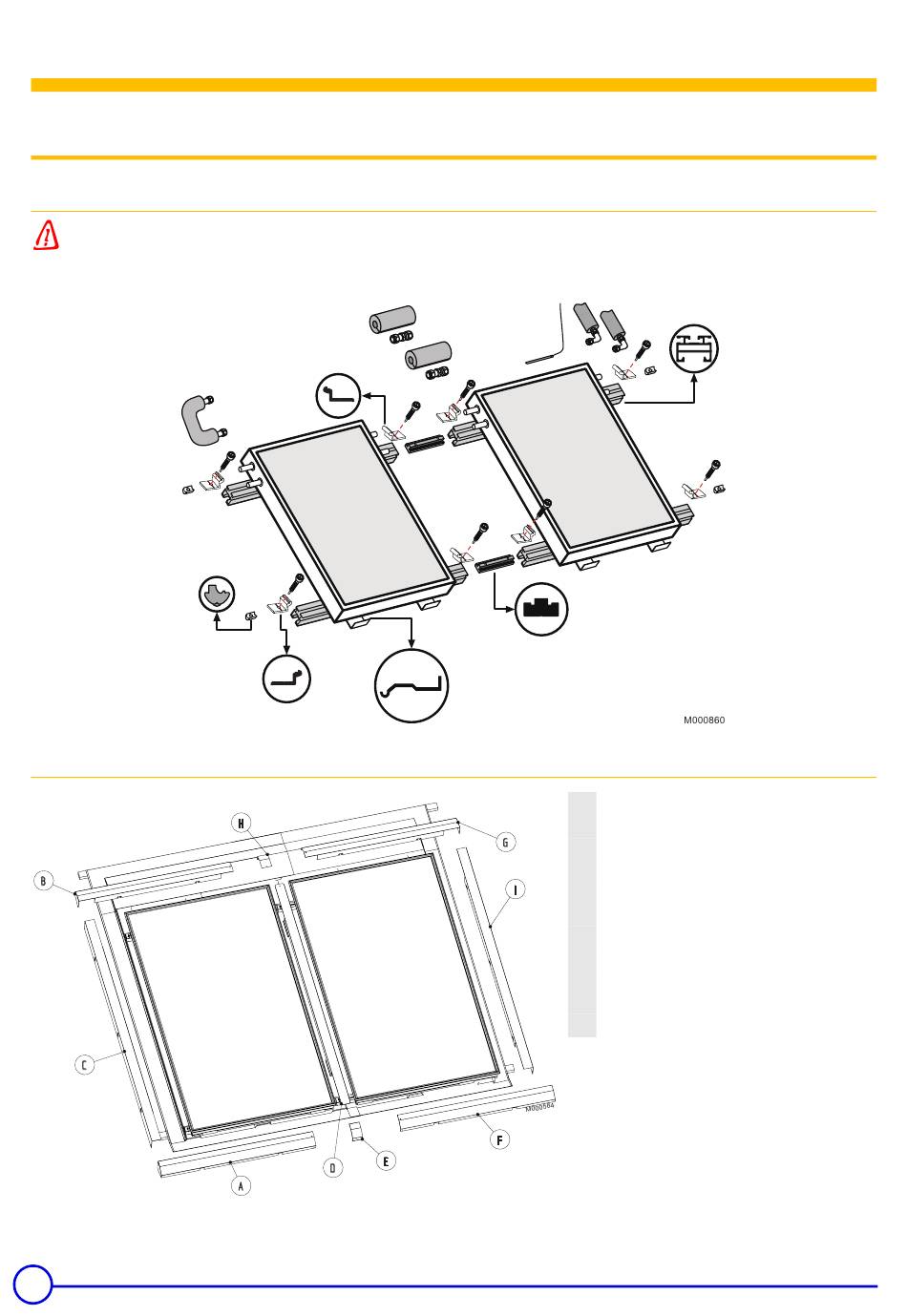

6 Montage des capteurs - 6.1 Vue d'ensemble

6 Montage des capteurs

6.1 Vue d'ensemble

6.1.1 Montage des capteurs
Le raccordement
obligatoirement se faire en partie haute afin de pouvoir
passer les flexibles de raccordement sous la toiture.
6.1.2

Montage de l'habillage

16
des capteurs solaires
PRO 2.3, PRO 2.5, SUN 230, SUN 270
doit
A
B
C
D
E
F
G
H
I
Carter horizontal n° 1
Carter horizontal n° 2
Carter latéral
Tôle de jonction
Pièce de recouvrement inférieur de la tôle de
jonction
Carter horizontal n° 2
Carter horizontal n° 1
Pièce de recouvrement supérieur de la tôle de
jonction
Carter latéral
18/04/07 - 300012964-001-B
