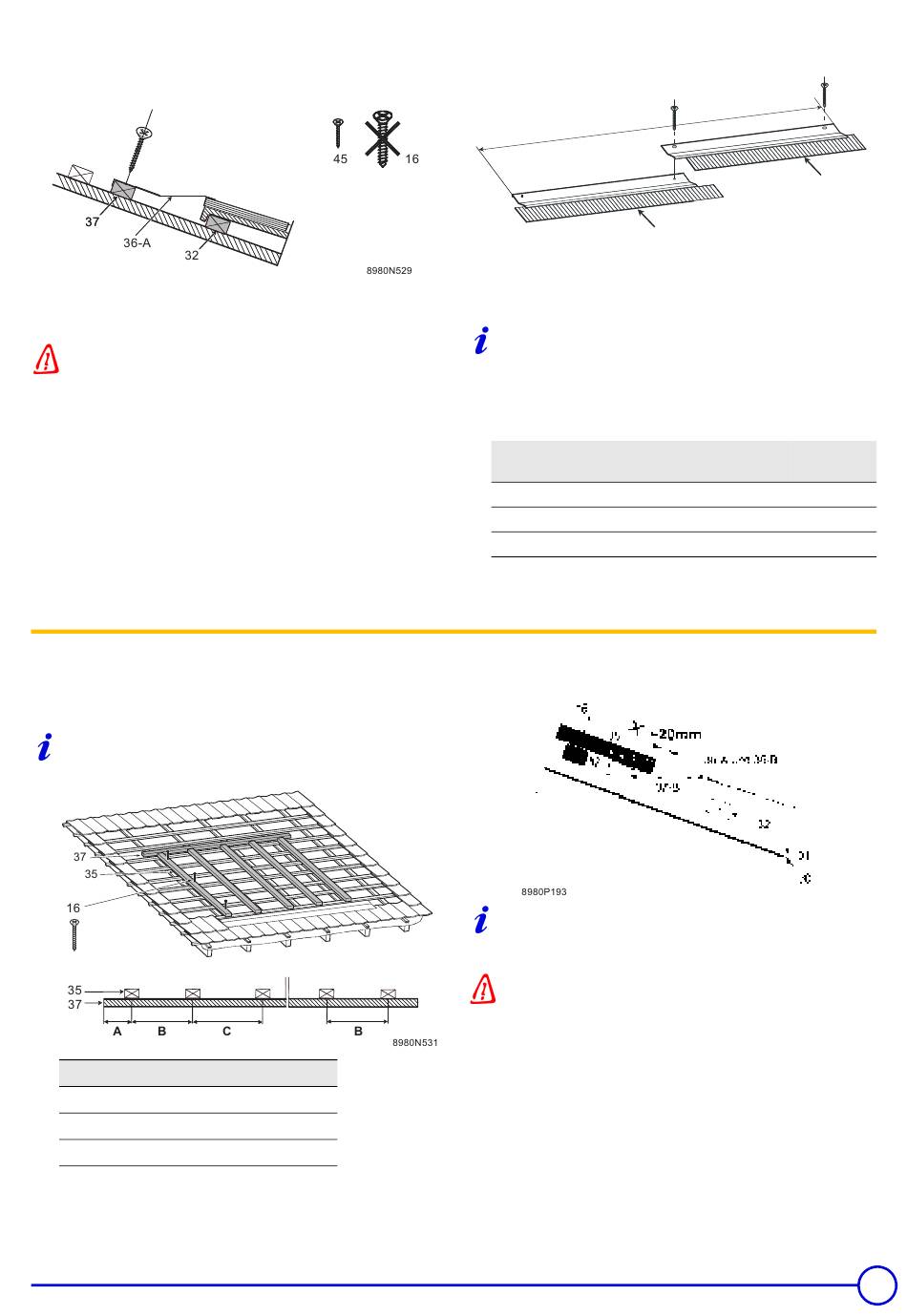

3. Poser la TRI de gauche (36-A) sur la latte de montage (37) et la
glisser vers le bas de sorte que son arête soit bien calée contre
la latte de montage (37).
Fixer la TRI de gauche sur la latte de montage (37) à l'aide de
petites vis 3.9x25 (45).
Ne pas utiliser de vis 6x70 (16).
5.5 Montage des bacs
1. Poser les planches de montage (35) sur les lattes de montage
(37). Le point de départ horizontal correspond à l'arête de gauche
de la TRI de gauche. L'écart entre les planches de montage est
indiqué sur la figure.
L'écart entre les 2 planches de montage extérieures est plus
petit de 50 mm.
PRO 2.3 / SUN 230
180
A
550
B
600
C
18/04/07 - 300012964-001-B
PRO 2.5 / SUN 270
180
600
650
PRO 2.3, PRO 2.5, SUN 230, SUN 270
4. Positionner la TRI de droite (36-B) en chevauchement et l'aligner
selon les dimensions hors-tout.
Repérer l'extrémité gauche sur la TRI de gauche, retirer le film
de protection du ruban de butyle de la TRI de droite et
repositionner la TRI.
Le ruban de butyle est particulièrement adhésif. La tôle ne peut
plus être déplacée une fois collée.
Fixer sur la planche de montage à l'aide de petites vis (45).
Dimensions hors-tout :
2 capteurs verticaux
3 capteurs verticaux
4 capteurs verticaux
5 capteurs verticaux
2. Pour la position verticale des planches de montage, respecter les
indications de la figure suivante.
Ne pas encore ajuster le tablier protecteur en plomb des TRI
(36-A et 36-B) et ne pas encore retirer le film protecteur du
ruban de butyle.
Fixer les planches de montage (35) avec des vis (16) sur le
lattis du toit (32). Pas sur les TRI (36-A et 36-B).
5 Montage des bacs - 5.5 Montage des bacs
36-B
36-A
PRO 2.3 /
PRO 2.5 /
SUN 230
SUN 270
2640 mm
2870 mm
3828 mm
4170 mm
5016 mm
5470 mm
6204 mm
-
M000986
13
