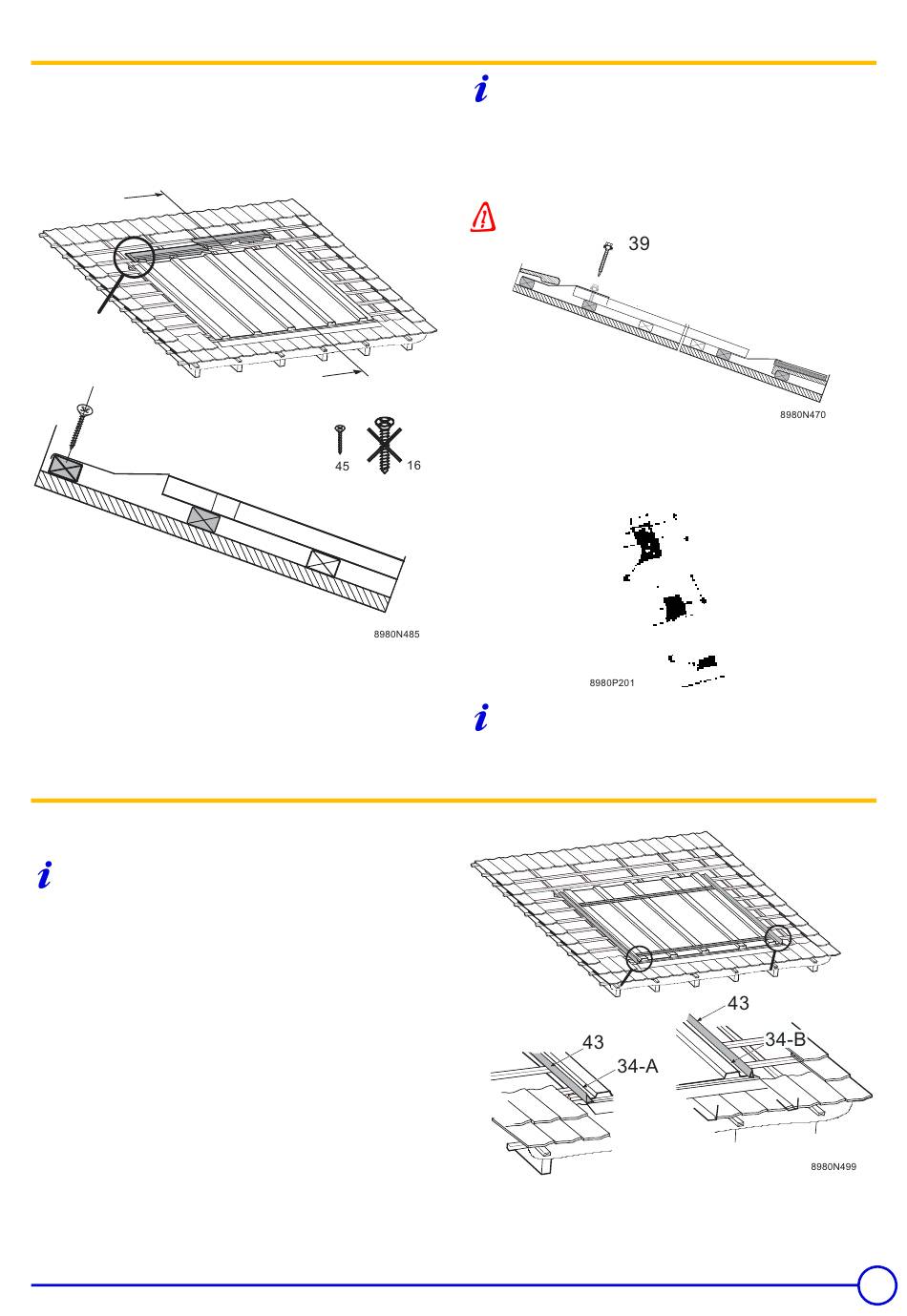

5.7 Montage des tôles de recouvrement supérieur
1. Poser la tôle de recouvrement supérieure (TRS) gauche (33-A)
sur les bacs (38-A et 38-B) et sur la TRL en l'alignant à gauche
et la glisser vers le bas de sorte que son arête soit bien calée
contre la latte de montage (37). Fixer sur la planche de montage
à l'aide d'une petite vis (45).
2. Retirer le film de protection du ruban de butyle de la TRS de
droite. Poser la TRS (33-B) sur les bacs en veillant à placer
l'arête contre la latte de montage (37).
5.8 Mise en place des cales étanches autocollantes
Retirer le film de protection des cales étanches autocollantes (43).
Coller les cales sur les deux TRL (34-A et 34-B).
Le côté perpendiculaire doit être orienté vers l'extérieur.
Dans le cas d'un toit peu pentu, coller les cales étanches
également aux extrémités des TRS (33-A et 33-B).
18/04/07 - 300012964-001-B
5 Montage des bacs - 5.7 Montage des tôles de recouvrement supérieur
Le ruban de butyle est particulièrement adhésif. La tôle ne peut
plus être déplacée une fois collée.
Fixer sur la planche de montage à l'aide de petites vis (45).
3. Fixer la TRS aux bacs en plaçant une vis étanche (39) dans les
chapeaux des bacs.
Ne pas utiliser de vis 6x70 (16).
4. Insérer les obturateurs (40) entre les planches de montage et les
chapeaux des bacs (38-A et 38-B). Ils doivent s'aligner
parfaitement avec l'extrémité des bacs.
La fixation se fera ultérieurement par le vissage des profilés de
base.
PRO 2.3, PRO 2.5, SUN 230, SUN 270
15
